Duvar Tipi Pergel Vinç (ZDSK) 50–1.000 kg, 2–8 m Kol Uzunluğu
Başlangıç882,00 EUR
Kataloğa dön
Duvar Tipi Pergel Vinçler
Zemin alanını boş bırakan, 50-2000 kg kapasiteye ve 8 m'ye kadar bom uzunluğuna sahip, münferit çalışma istasyonlarına hizmet veren duvar tipi pergel vinçler.
Alüminyum Duvar Tipi Pergel Vinç (AZDS) 63-2000 kg, 2-8 m
Başlangıç1.536,00 EUR

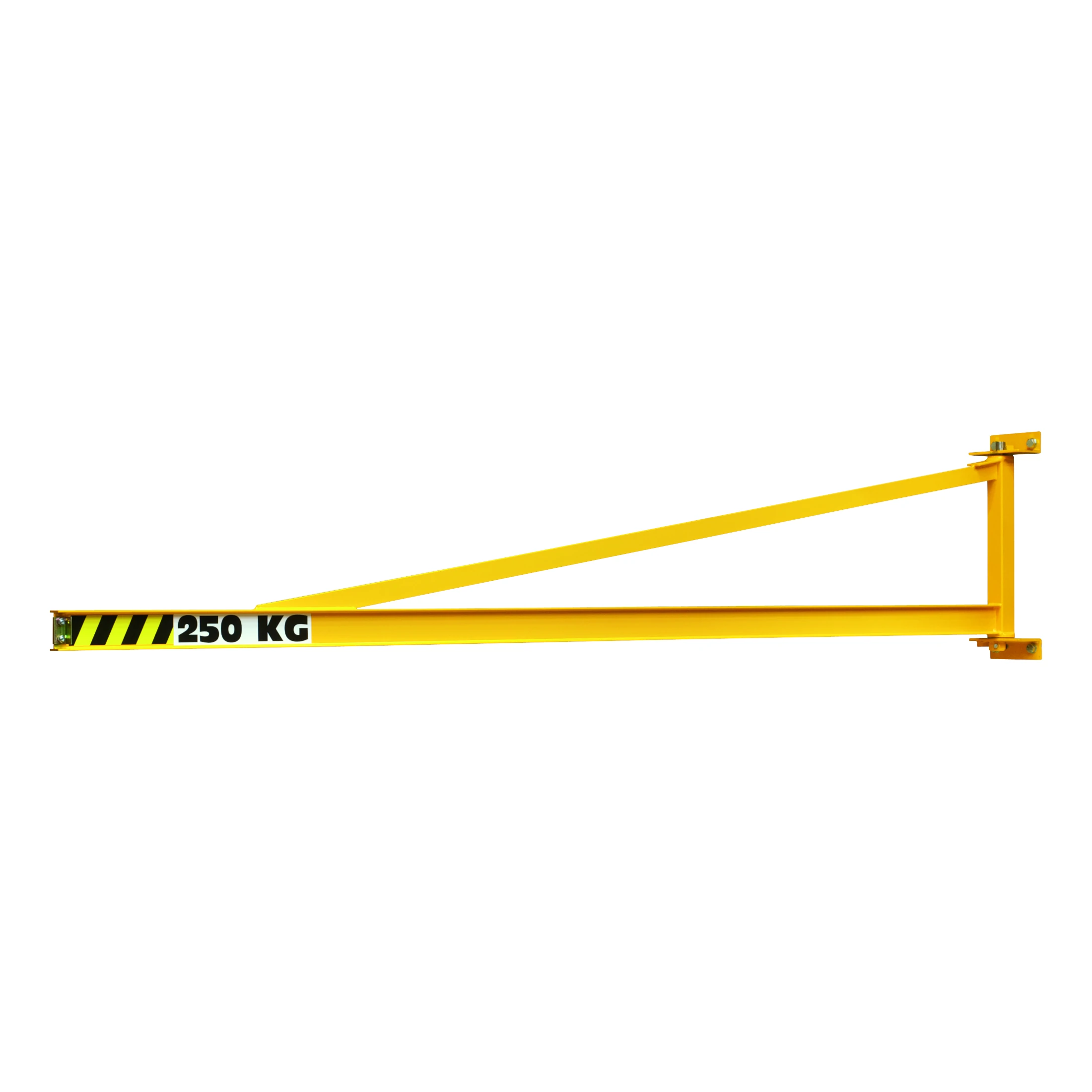

Duvar Tipi Pergel Vinç (ZDS) 150-2000 kg, 2-8 m
Başlangıç682,00 EUR

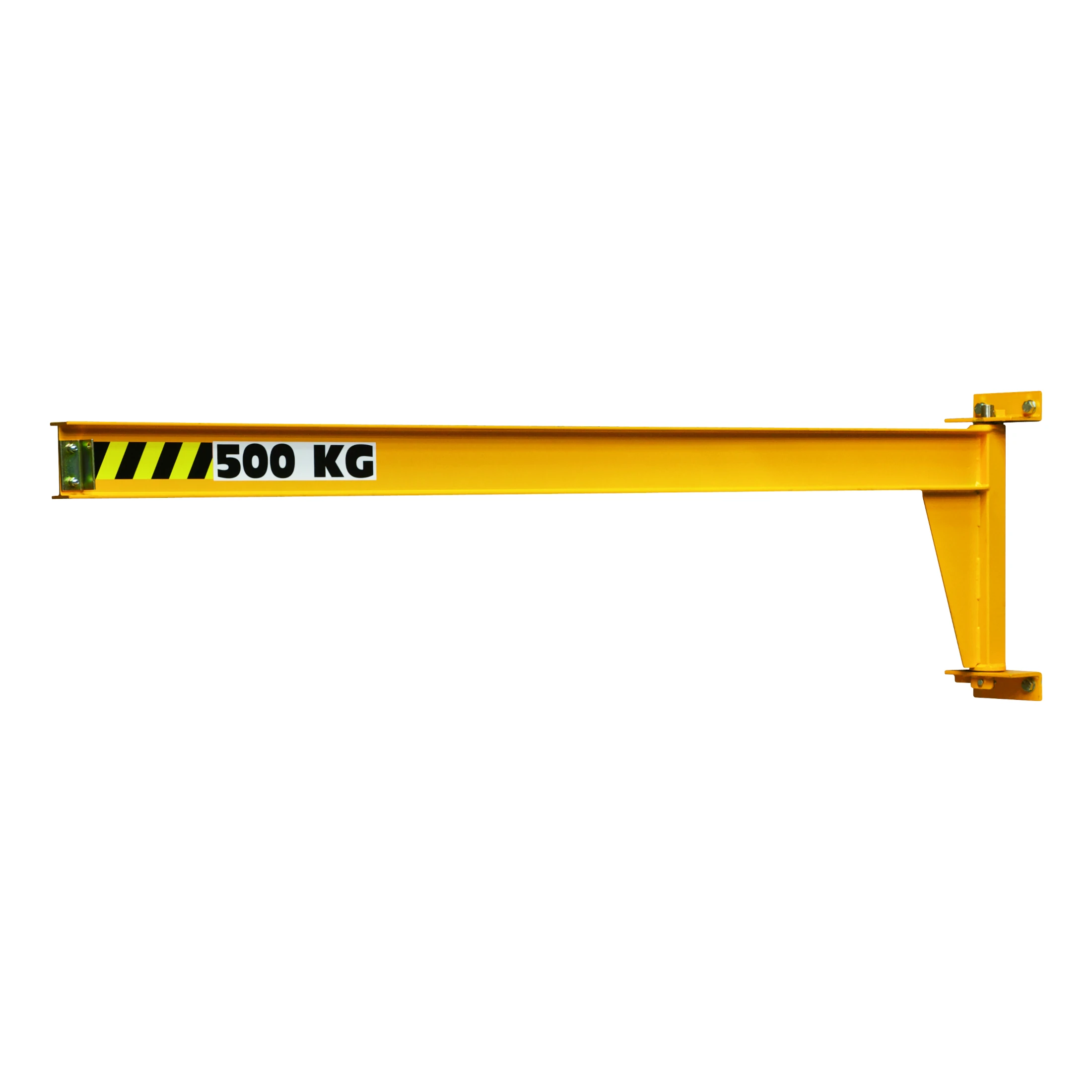

Alçak Profilli Duvar Tipi Pergel Vinç (NZD) 150-4000 kg, 2-7 m
Başlangıç712,00 EUR
Şaryolu Alçak Profilli Duvar Tipi Pergel Vinç (NZDK) 50-100 kg, 2-5 m
Başlangıç807,00 EUR

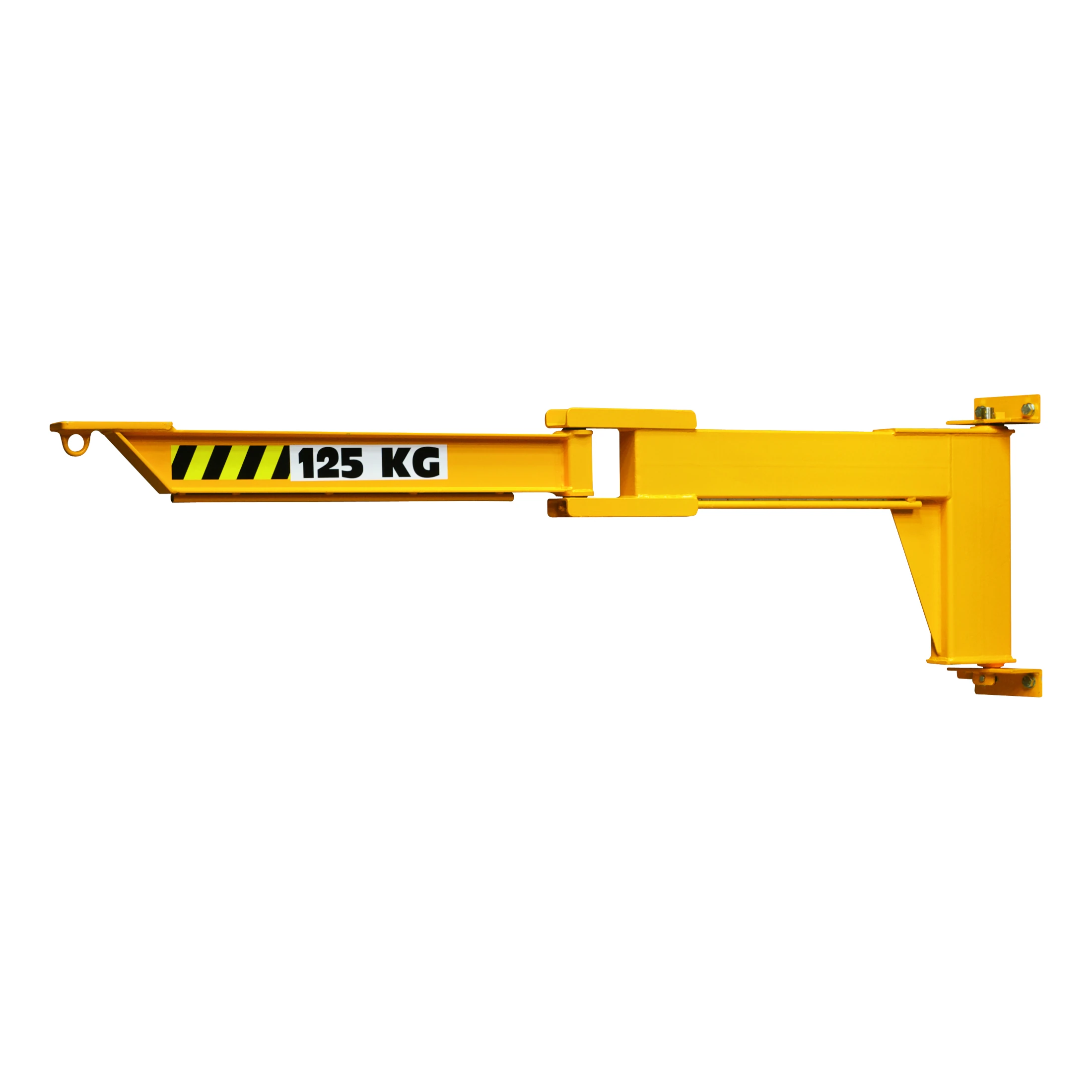

Mafsallı Duvar Tipi Pergel Vinç (ZZD) 125-500 kg, 2-5 m
Başlangıç2.129,00 EUR
Kendinden Destekli Mafsallı Duvar Tipi Pergel Vinç (SZZD) 50-1000 kg 2-5 m
Başlangıç3.523,00 EUR
Hafif Tip Duvar Tipi Pergel Vinç (LZDS) 50-100 kg 2-5 m
Başlangıç859,00 EUR
Kaynak Makara Taşıyıcılı Sabit Duvar Tipi Pergel Vinç (ZDAP-F), 50 kg, 3-6 m
Başlangıç1.629,00 EUR
Nasıl seçim yapılır
Ne için kullanılır
- Zemin alanından tasarruf sağlayan, duvara veya kolona cıvatalanan döner vinç.
- Duvar boyunca yer alan iş istasyonları ve makine besleme uygulamaları.
Seçim yapmadan önce kontrol edin
- Eğilme momentini taşıyabilecek duvar/kolon mukavemeti
- Erişim mesafesi ve dönüş aralığı (genellikle 180°)
- Caraskal dâhil kapasite
Uygun olmayan kullanımlar
- Bina içindeki bağımsız konumlar — kolonlu pergel vinç kullanın
Bir model önermeden önce size soracağımız bilgiler
Duvar tipi pergel vinç Proje ürünü — nihai konfigürasyon sipariş öncesinde teknik ekibimiz tarafından teyit edilir.
- Caraskal, şaryo ve ataşmanlar dâhil yük ağırlığı; en ağır kaldırılacak yük? Vinç kapasitesi; caraskal + şaryo + yük toplamını karşılamalıdır. Yalnızca WLL esas alınarak boyutlandırma yapmayın.
- Açıklık, montaj yüksekliği, gerekli kanca yüksekliği, dönüş açısı (genellikle 180°)? Çalışma bölgesinin geometrisi.
- Duvar veya kolon: malzeme, geometri, donatı, mevcut tesisatlar? Yapı eğilme momentini taşıyabilir mi? Duvarın/kolonun taşıma kapasitesi kesinlikle varsayılmamalıdır.
- Gerekli kanca yüksekliği ve hol yüksekliği / engeller (aydınlatmalar, borular, kapılar, sprinklerler)? Kanca yüksekliği = net yükseklik − vinç − şaryo − caraskal yapı yüksekliği − kanca.
- Saatlik çevrim sayısı, günlük çalışma saati; manuel veya motorlu dönüş / hareket? Ağır veya sık taşınan yüklerin elle döndürülmesi zordur; çalışma rejimi caraskal sınıfını belirler.
Kaçınılması gereken yaygın hatalar
- Duvarın/kolonun taşıma kapasitesi varsayılmamalıdır — taşıyıcı yapı ve reaksiyon kuvvetleri için statik kontrol gereklidir.
Hazır bulundurmanız faydalı olacak bilgiler: Duvarın/kolonun fotoğrafları ve ölçüleri · Tesis çizimi · Yük kütlesi/boyutları · Çalışma bölgesi
Mafsallı duvar tipi pergel vinç Proje ürünü — nihai konfigürasyon sipariş öncesinde teknik ekibimiz tarafından teyit edilir.
- Caraskal, şaryo ve ataşmanlar dâhil yük ağırlığı; kaldırılacak en ağır yük? Vinç kapasitesi caraskal + şaryo + yükü kapsamalıdır. Yalnızca WLL değerine göre boyutlandırmayın.
- Toplam erişim mesafesi, segment uzunlukları, çalışma alanı, montaj yüksekliği, engellerin çevresindeki hareket yolu?
- Duvar/kolon yapı verileri? Duvara etkiyen eğilme momenti.
- Gerekli kanca yüksekliği ve hol yüksekliği / engeller (aydınlatmalar, borular, kapılar, sprinklerler)? Kanca yüksekliği = net açıklık − vinç − şaryo − caraskal yapı yüksekliği − kanca.
- Saatlik çevrim sayısı, günlük çalışma saati; manuel veya motorlu dönüş / hareket? Ağır veya sık taşınan yüklerin elle döndürülmesi zordur; çalışma rejimi caraskal sınıfını belirler.
Kaçınılması gereken yaygın hatalar
- Duvar statiğinin yanı sıra mafsalların çarpışma risklerini ve yükün bir makineye veya duvara çarpabileceği bölgeleri kontrol edin.
Hazır bulundurmanız faydalı olacak bilgiler: Plan ve yandan görünüş · Taşıyıcının fotoğrafları · Engel yükseklikleri · Kütle/ağırlık merkezi
Makara / hortum / kablo tutucu pergel kolu (duvar veya kolon tipi) Standart seçim — yukarıdaki parametreler doğru modeli seçmek için yeterlidir.
- Makara / ekipman kütlesi; gerekli erişim mesafesi; kolonlu veya duvar tipi model; montaj yüksekliği; çalışma alanı? Kaldırma yükü için değil, makara/hortum için sınıflandırılmıştır.
Kaçınılması gereken yaygın hatalar
- Yük kaldırma vinci olarak değerlendirmeyin; beyan edilen kullanım amacını ve izin verilen kuvvetleri kontrol edin.
Hazır bulundurmanız faydalı olacak bilgiler: Makara kütlesi/boyutları · Montaj yerinin fotoğrafı · Gerekli erişim mesafesi · Güzergâh
Duvar tipi pergel vinç nasıl seçilir?
Duvar tipi pergel vinç, zemin alanı kullanmadan bir çalışma istasyonuna hizmet verir: montaj braketi taşıyıcı bir duvara veya bina kolonuna cıvatalanır ve bom, çalışma alanı üzerinde yaklaşık 180° döner. Seçim; yük kapasitesine, bom uzunluğuna ve duvar konstrüksiyonunuzun taşıyabileceği yüklere bağlıdır. Standart ürün gamı, 2–8 m bom uzunluklarıyla 50 ila 2000 kg kapasiteleri kapsar: standart model olarak ZDS, şaryoyla birlikte sunulan ZDSK ve 4000 kg'a kadar kapasiteye ulaşan, baş mesafesi sınırlı hollere uygun alçak profilli NZD.
Alüminyum AZDS, 2000 kg'a kadar kapasitelerde manuel dönüşü kolaylaştırmak için bom ağırlığını düşük tutar. Engellerin bulunduğu alanlarda mafsallı modeller — ZZD ve kendinden destekli SZZD — kancanın makine arkalarına ve açıklıkların içinden geçirilmesine olanak tanır. Hafif çalışma istasyonları için LZDS (50–100 kg), kablo veya hortum elleçleme uygulamaları için ise ZDAP makara taşıyıcı modelleri sunulur.
Her pergel vinçte olduğu gibi duvar tipi vinç de bir caraskal ile tamamlanır — genellikle itmeli veya motorlu bir şaryo üzerinde elektrikli zincirli caraskal ya da seyrek yapılan kaldırma işleri için manuel zincirli caraskal kullanılır. Çalışma istasyonunda uygun bir duvar veya kolon yoksa zemine monte edilen kolonlu pergel vinç alternatif çözümdür. Yük ve erişim bilgileriyle birlikte montaj noktasının fotoğrafını veya çizimini göndererek bizimle iletişime geçin; duvar yüklerini doğrulayalım ve çalışma istasyonunun tamamını projelendirelim.
Sıkça sorulan sorular
Duvar tipi pergel vinçler hangi yük kapasitelerini ve erişim mesafelerini kapsar?
Standart ürün grubu, 2 ila 8 m bom uzunluğu ve 50 ila 2000 kg yük kapasitesini kapsar; alçak profilli NZD serisinde kapasite 4000 kg'a kadar çıkar. Kapasiteyi elleçlediğiniz en ağır yüke, bom uzunluğunu ise kancanın duvar boyunca erişmesi gereken en uzak noktaya göre seçiniz.
Montaj duvarı veya kolonu hangi kuvvetlere dayanmalıdır?
Montaj konsolu yapıya önemli kuvvetler aktarır: üst bağlantı noktasında bir çekip çıkarma kuvveti, alt bağlantı noktasında ise bir basma kuvveti oluşur. Bu kuvvetler kapasite ve bom uzunluğu arttıkça büyür. Her model ve konfigürasyona ait değerler ilgili dokümantasyonda belirtilir ve montajdan önce duvarın veya kolonun statik açıdan kontrol edilmesi gerekir. Montaj noktasının fotoğrafını veya teknik çizimini bize gönderin; uygunluğunu birlikte değerlendirelim.
Duvar tipi pergel vinç mi, kolonlu pergel vinç mi tercih edilmelidir?
Çalışma istasyonunda taşıyıcı bir duvar veya bina kolonu mevcutsa duvar tipi pergel vinç genellikle daha ekonomik bir seçenektir ve zeminin tamamen boş kalmasını sağlar. Uygun bir taşıyıcı yapı yoksa veya vincin ~180°'den daha fazla dönmesi gerekiyorsa zemine monte edilen kolonlu pergel vinci seçiniz.
Duvar tipi pergel vince hangi caraskalı monte etmeliyim?
Genellikle vincin nominal kapasitesine uygun bir elektrikli zincirli caraskal, itmeli veya motorlu şaryo ile birlikte kullanılır. Ara sıra kullanılan istasyonlarda manuel zincirli caraskal tercih edilebilir. Vinç, caraskal ve şaryo; montaja hazır tek bir çalışma istasyonu olarak birlikte yapılandırılıp teslim edilebilir.
Duvar tipi pergel vinç ne kadar hızlı teslim edilebilir?
Duvar tipi pergel vinçler, seçtiğiniz konfigürasyona göre (kapasite, kol uzunluğu, caraskal ve şaryo) sipariş üzerine üretilir. Ürün sayfasından fiyat teklifi talep edin; güncel üretim terminini, teslimat maliyetini ve konumunuza yönelik montaj seçeneklerini teyit edelim.
