Kolonlu Pergel Vinçler

Verimli çalışma istasyonu yük elleçlemesi için zemine monte edilen, 270°-360° dönüş açısına, 50-2000 kg kapasiteye ve 8 m'ye kadar erişime sahip kolonlu pergel vinçler.
10 ürün

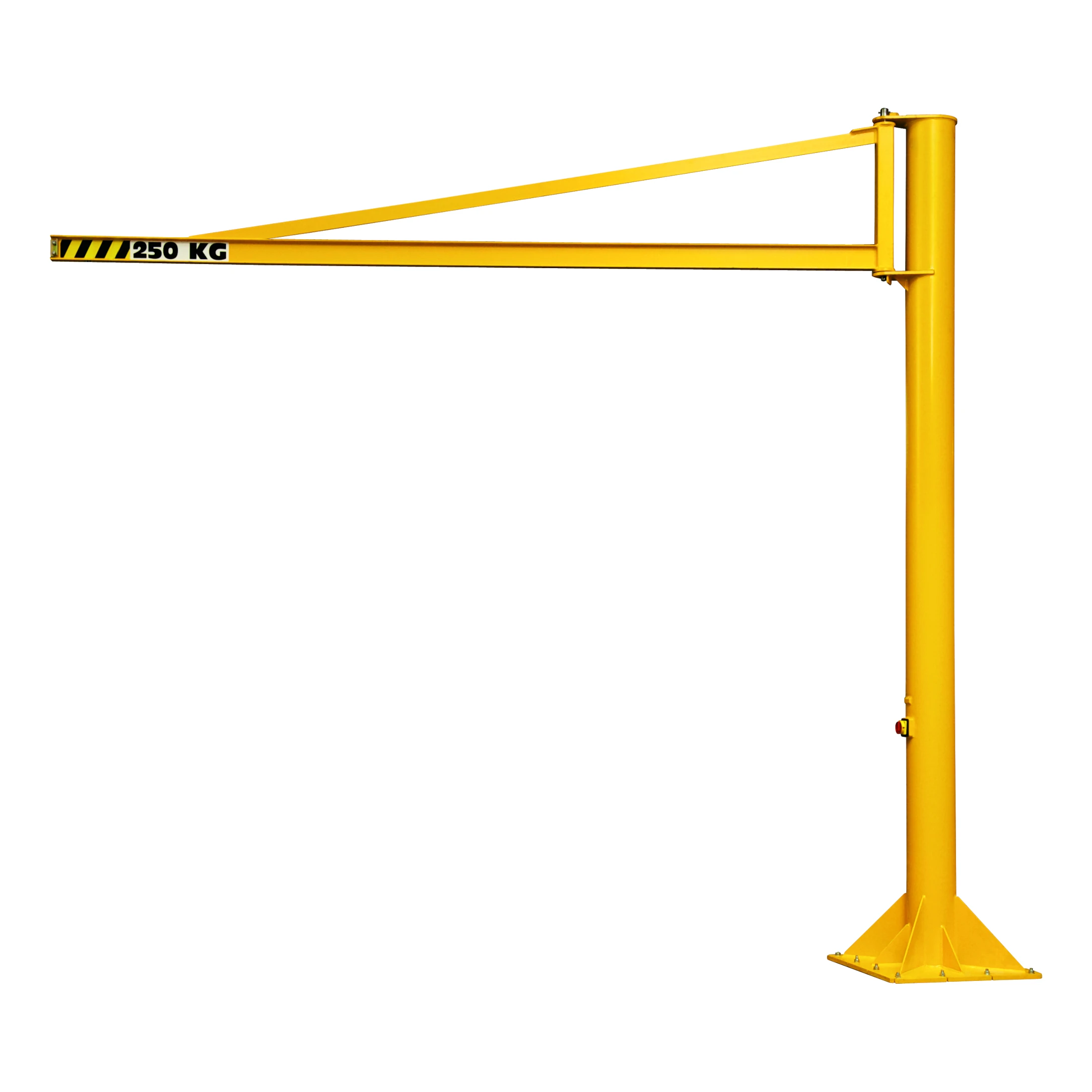

Kolonlu Pergel Vinç (SDS) 270° 150-2000 kg 2-8 m Yapılandırılabilir ürün: ürün sayfasındaki yapılandırıcıda belirttiğiniz teknik özelliklere göre hazırlanır (kapasite, kaldırma yüksekliği, seçenekler...).

Kolonlu Pergel Vinç (SDS) 270° 150-2000 kg 2-8 m

SKU: SDS Sipariş üzerine üretilir · 5 hafta
Başlangıç1.377,00 EUR
Yapılandırılabilir ürün Seçenekleri belirleyin

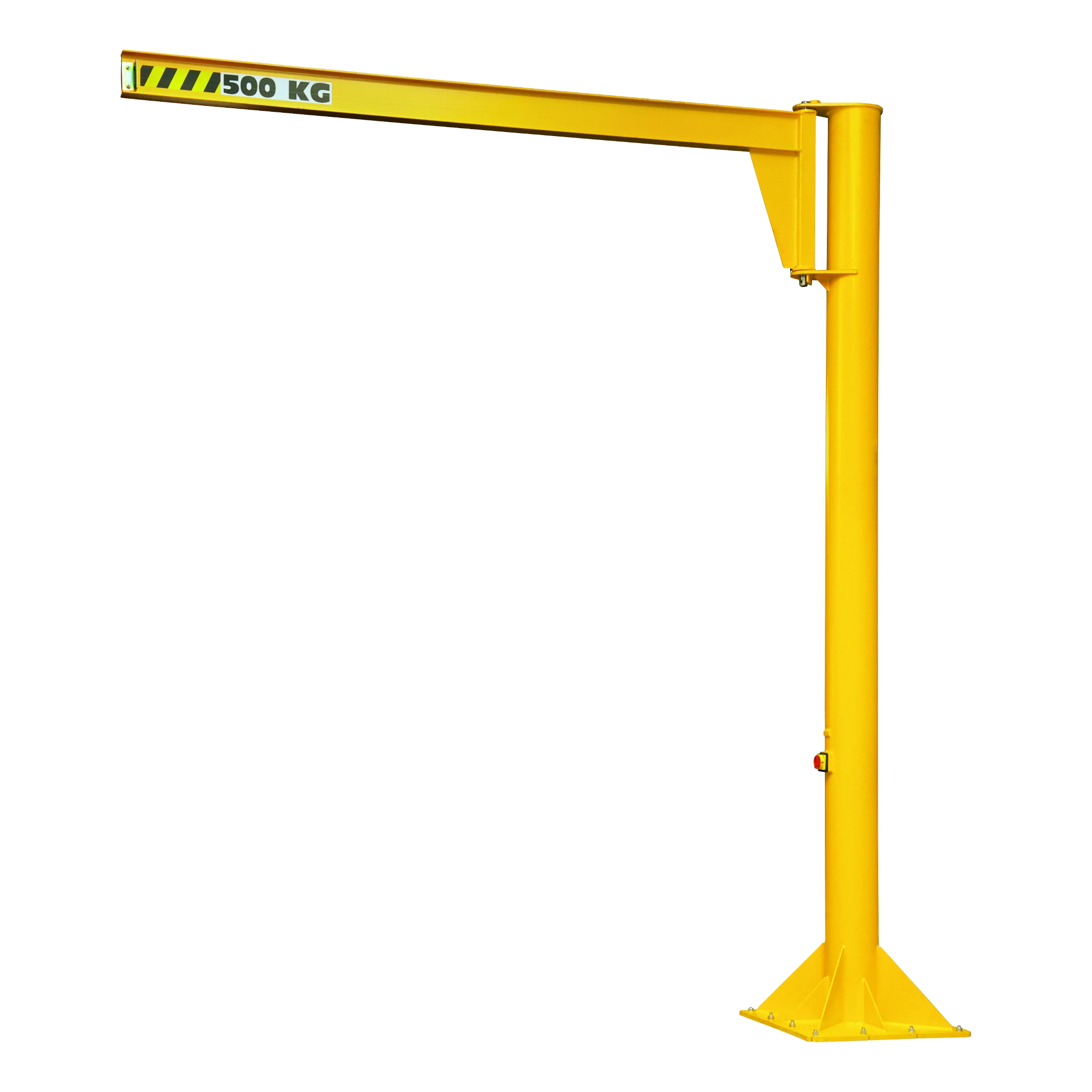

Kolonlu Pergel Vinç (NSD) 270° 150-2000 kg 2-7 m Yapılandırılabilir ürün: ürün sayfasındaki yapılandırıcıda belirttiğiniz teknik özelliklere göre hazırlanır (kapasite, kaldırma yüksekliği, seçenekler...).

Kolonlu Pergel Vinç (NSD) 270° 150-2000 kg 2-7 m

SKU: NSD Sipariş üzerine üretilir · 5 hafta
Başlangıç1.413,00 EUR
Yapılandırılabilir ürün Seçenekleri belirleyin

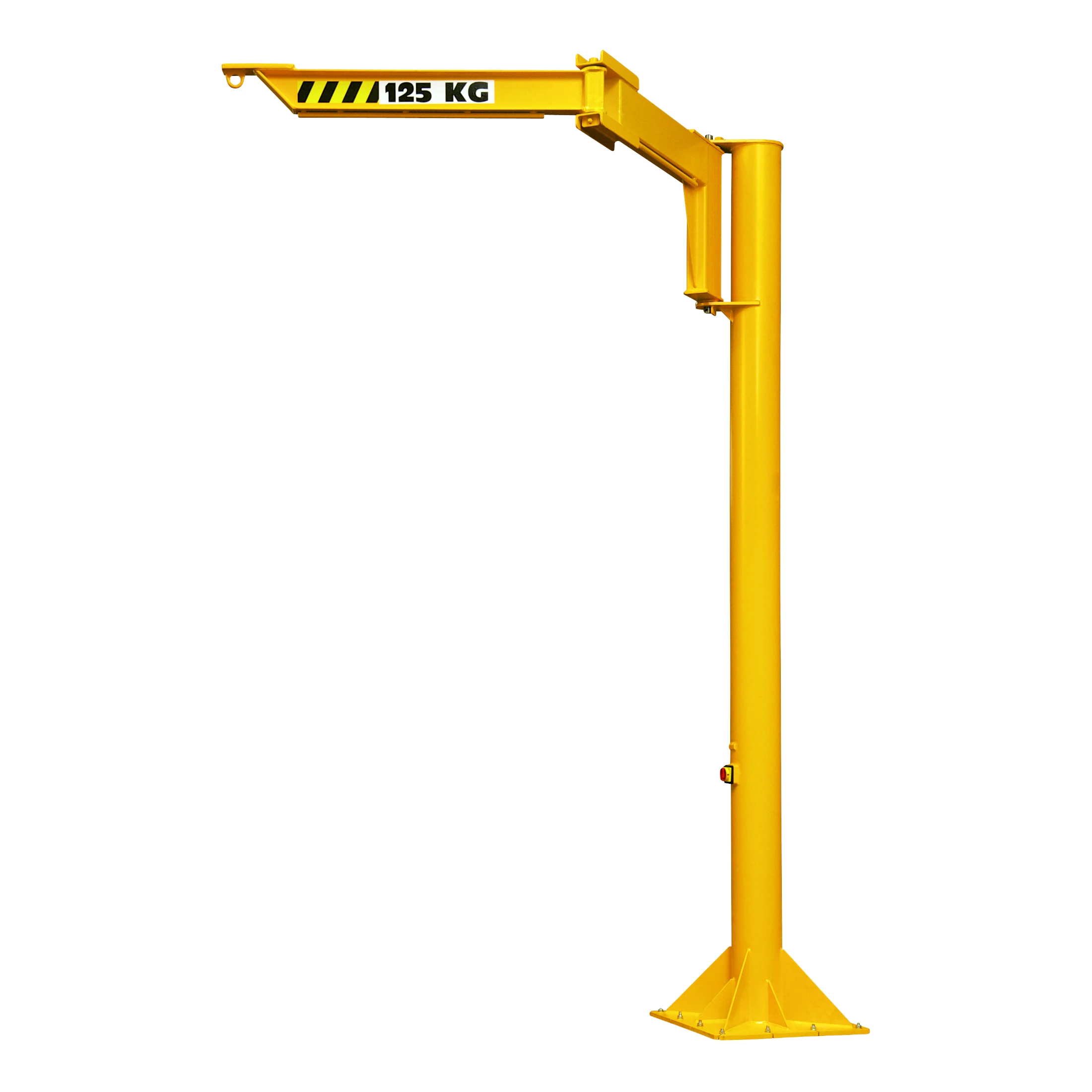

Mafsallı Kolonlu Pergel Vinç (ZSD) 125-500 kg, 2-5 m Yapılandırılabilir ürün: ürün sayfasındaki yapılandırıcıda belirttiğiniz teknik özelliklere göre hazırlanır (kapasite, kaldırma yüksekliği, seçenekler...).

Mafsallı Kolonlu Pergel Vinç (ZSD) 125-500 kg, 2-5 m

SKU: ZSD Sipariş üzerine üretilir · 5–8 hafta Teslim süresini teyit edin
Başlangıç2.972,00 EUR
Yapılandırılabilir ürün Seçenekleri belirleyin
Asma Mafsallı Kolonlu Pergel Vinç (ZSD-PS) 50-1000 kg, 2-5 m Yapılandırılabilir ürün: ürün sayfasındaki yapılandırıcıda belirttiğiniz teknik özelliklere göre hazırlanır (kapasite, kaldırma yüksekliği, seçenekler...).

Asma Mafsallı Kolonlu Pergel Vinç (ZSD-PS) 50-1000 kg, 2-5 m

SKU: ZSD-PS Sipariş üzerine üretilir · 5–8 hafta Teslim süresini teyit edin
Başlangıç4.033,00 EUR
Yapılandırılabilir ürün Seçenekleri belirleyin

Nasıl seçim yapılır

Ne için kullanılır

  1. Bir iş istasyonunda veya makinede dairesel bir alana hizmet veren, zemine monte döner vinç.
  2. Makinelerin yüklenmesi/boşaltılması, montaj ve kaynak istasyonları.
  3. Sabit bir noktada kamyon yükleme.

Seçim yapmadan önce kontrol edin

  • Kapasite (caraskal + yük) ve erişim mesafesi
  • Dönüş aralığı (270° / 360°) ve bina iç yüksekliğine göre kolon yüksekliği
  • Temel: betonarme içine uygulanan ankraj cıvataları
  • Caraskal tipi: manuel zincirli caraskal, elektrikli zincirli caraskal

Uygun olmayan kullanımlar

  • Zeminin ankraj kuvvetlerini taşıyamadığı yerler — duvar tipi pergel vinç değerlendirin

Bir model önermeden önce size soracağımız bilgiler

Kolonlu pergel vinç Proje ürünü — nihai konfigürasyon sipariş öncesinde teknik ekibimiz tarafından teyit edilir.
  1. Caraskal, şaryo ve ataşmanlar dâhil yük ağırlığı; en ağır kaldırılacak yük? Vinç kapasitesi; caraskal + şaryo + yük toplamını karşılamalıdır. Yalnızca WLL esas alınarak boyutlandırma yapmayın.
  2. Pergel erişimi (açıklık) ve erişilecek en uzak nokta? Gerekli dönüş açısı (180°/270°/360°)? Yarıçap, erişilebilir daireyi tanımlar; açıklığı en uzak nokta belirler.
  3. Gerekli kanca yüksekliği ve hol yüksekliği / engeller (aydınlatmalar, borular, kapılar, sprinklerler)? Kanca yüksekliği = net yükseklik − vinç − şaryo − caraskal yapı yüksekliği − kanca.
  4. Saat başına çevrim, günlük çalışma saati; manuel veya motorlu dönüş / hareket? Ağır veya sık kaldırılan yüklerin elle döndürülmesi zordur; çalışma rejimi caraskal sınıfını belirler.
  5. Zemin: kolon konumundaki donatılı betonun kalınlığı ve kalitesi? Temel kontrolü yapılabilir mi? Kolon, büyük devrilme momentleri oluşturur; ankraj, ilgili modelin tepki kuvvetlerine uygun olmalıdır.

Kaçınılması gereken yaygın hatalar

  • Temel ve ankraj, ilgili modelin reaksiyon kuvvetlerine uygun olmalıdır — yalnızca WLL değerine göre seçim yapmayın.
  • Gerekli düşey boşluk; vinç + şaryo + caraskal + kanca dikkate alınarak hesaplanmalıdır.

Hazır bulundurmanız faydalı olacak bilgiler: Kolon konumunu gösteren alan krokisi/planı · Yük kütlesi, boyutları, ağırlık merkezi · Erişilmesi gereken en uzak nokta · Gerekli kanca yüksekliği · Zemin fotoğrafları · Gerilim · Çalışma çevriminin açıklaması

Mafsallı kolonlu pergel vinç Proje ürünü — nihai konfigürasyon sipariş öncesinde teknik ekibimiz tarafından teyit edilir.
  1. Caraskal, şaryo ve ataşmanlar dâhil yük ağırlığı; en ağır kaldırılacak yük? Vinç kapasitesi; caraskal + şaryo + yük toplamını karşılamalıdır. Yalnızca WLL esas alınarak boyutlandırma yapmayın.
  2. Toplam erişim ve her iki kolun uzunluğu; çalışma bölgesi; yükün bir makinenin veya engelin arkasına ulaşması gerekiyor mu? Maksimum geometrik erişim, her noktaya erişilebilirlikle aynı değildir; her iki kol ve yük güzergâhı çarpışmalardan kaçınmalıdır.
  3. Gerekli kanca yüksekliği ve hol yüksekliği / engeller (aydınlatmalar, borular, kapılar, sprinklerler)? Kanca yüksekliği = net yükseklik − vinç − şaryo − caraskal yapı yüksekliği − kanca.
  4. Saat başına çevrim, günlük çalışma saati; manuel veya motorlu dönüş / hareket? Ağır veya sık kaldırılan yüklerin elle döndürülmesi zordur; çalışma rejimi caraskal sınıfını belirler.
  5. Kolon konumundaki temel / zemin verileri? Kolonlu pergel vinçle aynı devrilme momentleri.

Kaçınılması gereken yaygın hatalar

  • Her iki kolun ve yük güzergâhının çarpışma risklerini kontrol edin; geometrik erişim ≠ her noktaya gerçek erişilebilirlik.

Hazır bulundurmanız faydalı olacak bilgiler: Kolon konumunu, makineleri ve hedef noktaları gösteren plan · Engel yükseklikleri · Kütle ve ağırlık merkezi

Makara / hortum / kablo tutucu pergel kolu (duvar veya kolon tipi) Standart seçim — yukarıdaki parametreler doğru modeli seçmek için yeterlidir.
  1. Makara / ekipman kütlesi; gerekli erişim mesafesi; kolonlu veya duvar tipi model; montaj yüksekliği; çalışma alanı? Kaldırma yükü için değil, makara/hortum için sınıflandırılmıştır.

Kaçınılması gereken yaygın hatalar

  • Yük kaldırma vinci olarak değerlendirmeyin; beyan edilen kullanım amacını ve izin verilen kuvvetleri kontrol edin.

Hazır bulundurmanız faydalı olacak bilgiler: Makara kütlesi/boyutları · Montaj yerinin fotoğrafı · Gerekli erişim mesafesi · Güzergâh

Kolonlu pergel vinç nasıl seçilir?

Kolonlu pergel vinç, tek bir çalışma istasyonunu vinçle hizmet verilen bir kaldırma alanına dönüştürür: kolon zemine ankrajlanır, bom çalışma alanı üzerinde döner ve caraskal bom boyunca hareket eder. Seçim; yük kapasitesine, bom uzunluğuna (erişim), dönüş aralığına ve tavan altında mevcut yüksekliğe bağlıdır. Ana ürün gamımız, 2–8 m bom uzunluklarıyla 50 ila 2000 kg kapasiteleri kapsar: standart ve dayanıklı çözüm olarak SDS 270°, her santimetrelik baş mesafesinin önemli olduğu holler için alçak profilli NSD ve hemen kullanıma hazır olarak şaryoyla birlikte sunulan SDSK.

Ölü ağırlığın önemli olduğu uygulamalarda alüminyum ASDS, hafif bir bomu 2000 kg'a kadar kapasiteyle birleştirir ve manuel dönüşü belirgin biçimde kolaylaştırır. Engellerin çevresinde çalışmak için mafsallı modeller — ZSD ve kendinden destekli ZSD-S — rijit bir bomun erişemeyeceği makine arkalarına ve kapı açıklıklarının içinden yüke ulaşılmasını sağlar. Hafif montaj istasyonları için LSDS takım taşıyıcı vinç (50–100 kg) sunulur. Tam 360° çalışma alanı gerektiğinde ise RSD tam dönüşlü vinç, 10 000 kg'a kadar kapasite sağlar.

Pergel vinç bir caraskal ile tamamlanır: çoğu çalışma istasyonunda vinç kapasitesine uygun bir elektrikli zincirli caraskal tercih edilirken düşük kullanım sıklığına sahip istasyonlarda manuel zincirli caraskal kullanılabilir. Vincin çalışma istasyonunuzda zemine monte edilmesi mümkün değilse duvar tipi pergel vinçleri değerlendirin. Temel veya erişim konusunda emin değil misiniz? Yük, erişim ve zemin bilgileriyle bizimle iletişime geçin; vinci, caraskalı ve ankraj sistemini birlikte projelendirelim.

Sıkça sorulan sorular

Kolonlu pergel vinçler hangi yük kapasitelerini ve erişim mesafelerini kapsar?

Standart ürün grubu, modele bağlı olarak 2 ila 8 m bom uzunluğu ve 50 ila 2000 kg yük kapasitesini kapsar. Daha ağır hizmet uygulamaları için tam dönüşlü RSD serisinin kapasitesi 10 000 kg'a kadar çıkar. Genel kural olarak kapasiteyi elleçlediğiniz en ağır yüke, bom uzunluğunu ise kancanın erişmesi gereken en uzak noktaya göre seçiniz.

Kolonlu pergel vinç için nasıl bir temel gereklidir?

Kolon, betonarme bir temele veya yeterli kalınlık ve kaliteye sahip mevcut bir zemin döşemesine ankrajlanır. Gerekli ölçüler vincin kapasitesine ve bom uzunluğuna bağlıdır ve her modelin dokümantasyonunda belirtilir. Kendinden destekli mafsallı modeller (ZSD-S), yeterli taşıma kapasitesine sahip endüstriyel zeminlerde özel bir temel gerektirmeden çalışacak şekilde tasarlanmıştır. Zemin bilgilerinizi bize gönderin; konfigürasyonunuza uygun ankraj çözümünü teyit edelim.

270° ile 360° dönüş arasındaki fark nedir?

Standart kolonlu pergel vinçler 270° döner. Bu dönüş açısı, vincin bir duvara veya makineye yakın konumlandırılmasına olanak tanırken tipik bir çalışma istasyonunun tamamını kapsar. Vinç tesis içinde serbest bir konumda bulunacak ve kolonun çevresindeki tam daireye hizmet verecekse 360° dönebilen tam dönüşlü RSD serisini seçiniz.

Pergel vince hangi caraskalı monte etmeliyim?

Çoğu çalışma istasyonunda vinç, vincin nominal kapasitesine uygun bir elektrikli zincirli caraskal ve itmeli ya da motorlu şaryo ile birlikte kullanılır. Düşük kullanım yoğunluğuna sahip istasyonlarda bunun yerine manuel zincirli caraskal tercih edilebilir. İstasyonun çalışmaya hazır şekilde teslim edilmesi için caraskal ve şaryo, vinçle birlikte yapılandırılıp tedarik edilebilir.

Mafsallı pergel vinç hangi durumlarda daha iyi bir seçimdir?

Yükün makine şasilerinin arkasına, kapı açıklıklarından veya asma katların altından geçirilerek engellerin çevresine ulaştırılması gerektiğinde iki kollu mafsallı pergel vinç (ZSD, ZSD-S), sabit bir bomun izleyemeyeceği hareket güzergâhlarını izleyebilir. Mafsallı modeller 50–1000 kg kapasiteleri kapsar ve kolon yakınında elle daha kolay döndürülebilir.

Kolonlu pergel vinç ne kadar sürede teslim edilebilir?

Pergel vinçler, seçtiğiniz konfigürasyona (kapasite, bom uzunluğu, yükseklik, caraskal ve şaryo) göre sipariş üzerine üretilir. Ürün sayfasından fiyat teklifi talep ediniz; güncel üretim süresini, teslimat maliyetini ve konumunuz için sunulan montaj seçeneklerini teyit edelim.
