Ayarlanabilir Çatallı Manuel İstif Makinesi (RVV-PV) 1000-1500 kg

RVV-PV, standart palet üzerinde olmayan yükler için Delacco manuel istif makinesidir. Çatalları bir mil üzerinde yer alır ve yana doğru kaydırılabilir; toplam genişlik 1000 kg modelde 295 ila 930 mm, 1500 kg modelde ise 310 ila 930 mm arasında ayarlanabildiğinden aynı makine yarım paletleri, kasaları, kızaklı kutuları ve standart dışı ölçülerdeki paletleri taşıyabilir. Kaldırma işlemi el veya ayak kumandalı hidrolik sistemle gerçekleştirilir; destek ayakları sabittir ve yükün altına girer.

RVV ürün gamındaki yeri

Sabit çatallı RVV500, RVV1000 ve RVV1500, yalnızca EU paletleri için daha ekonomik seçenektir. RVV-PV; 60 mm kesitli kaynaklı çatallarla ayarlanabilir çatal açıklığı sunar, standart olarak 1070 mm veya alternatif olarak 1150 mm çatal uzunluğuna sahiptir ve bilinen 90 mm indirilmiş çatal yüksekliğini korur. RVV1000-PV, 1600 mm veya iki kademeli direkle 2500 mm yüksekliğe kaldırır; RVV1500-PV ise 1600 mm için üretilmiştir. Yükün destek ayakları arasında boşluk gerektirmesi durumunda — kapalı paletler, makine kaideleri, kızaklar üzerindeki variller — bunun yerine RVV-DSV geniş ayaklı istif makinesi doğru modeldir.

Tipik uygulamalar

Hem EU hem de endüstriyel paletlerin teslim alındığı karma ürün depoları; farklı genişliklerdeki makine kaidelerini, çerçeveleri ve kasaları taşıyan atölyeler; standart dışı paletlerin elleçlendiği ambalaj ve kereste işletmeleri; sabit 550 mm çatalların güvenli şekilde kaldıramadığı dar teşhir paletlerinin veya yarım paletlerin bulunduğu mağazalar. 1500 kg model, döküm parçalar, çuvallar ve variller gibi yoğun yükler için uygundur.

Tasarım ve güvenli kullanım

• Mil üzerine monte edilmiş kaynaklı çatallar; 60 x 142 mm (1000 kg) veya 60 x 154 mm (1500 kg) kesit, 1070 mm uzunluk ve 1150 mm alternatifi; kaldırma işleminden önce her iki çatalı simetrik olarak ayarlayın
• El veya ayak kumandalı hidrolik kaldırma — 1000 kg modelde yüklü / yüksüz her strokta 20 / 22 mm, 1500 kg modelde 16 / 18 mm; el kumandalı indirme
• Rijit çelik direk ve şasi; operatör ile kaldırma zincirleri arasında metal örgü koruyucu; tekerlek koruyucuları ve park freni
• Nominal kapasite, 500 mm yük merkezinde geçerlidir; direk 2500 mm konumundayken indirilmiş direk yüksekliği 1840 mm, uzatılmış yükseklik ise 2960 mm olduğundan kaldırma işleminden önce üst açıklığı kontrol edin
• Çatallar indirilmiş durumdayken hareket edin, yükü destek ayaklarının arasında merkezlenmiş halde tutun ve asla insan kaldırmayın

Teknik genel bakış

• Modeller: RVV1000-PV, RVV1500-PV
• Ürün ailesi: Manuel İstif Makineleri (ayarlanabilir çatallar)
• Yük kapasitesi: 500 mm yük merkezinde 1000 kg / 1500 kg
• Kaldırma yüksekliği: 1600 veya 2500 mm (RVV1000-PV); 1600 mm (RVV1500-PV)
• İndirilmiş çatal yüksekliği: 90 mm
• Direk yüksekliği, indirilmiş / uzatılmış: 2080 / 2080 mm veya 1840 / 2960 mm (RVV1000-PV, direğe göre); 2085 / 2085 mm (RVV1500-PV)
• Çatal ölçüleri (s/e/l): 60 / 142 / 1070 (1150) mm (RVV1000-PV); 60 / 154 / 1070 (1150) mm (RVV1500-PV)
• Toplam çatal açıklığı: 295–930 veya 295–850 mm (RVV1000-PV, direğe göre); 310–930 mm (RVV1500-PV)
• 1070 (1150) mm çatallarla toplam uzunluk: 1650 (1730) veya 1660 (1740) mm (RVV1000-PV, direğe göre); 1660 (1740) mm (RVV1500-PV)
• Toplam genişlik: 967 veya 886 mm (RVV1000-PV); 967 mm (RVV1500-PV)

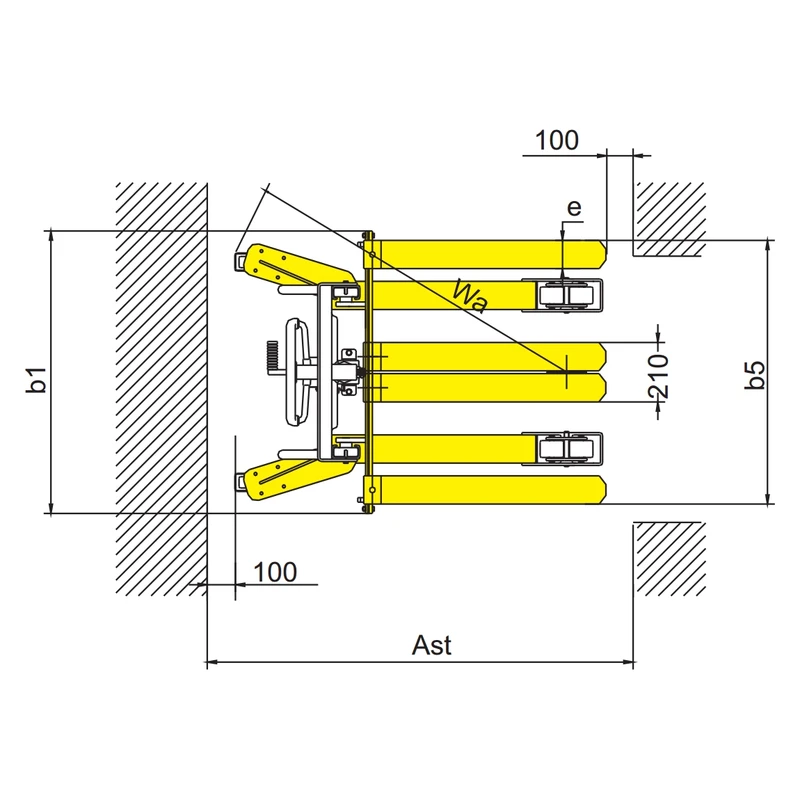

• Çalışma koridoru, enine yerleştirilmiş 1000 x 1200 mm palet: 2048 mm (1000 kg), 2063 mm (1500 kg)
• Dönüş yarıçapı: 1260 / 1253 mm (RVV1000-PV); 1280 mm (RVV1500-PV)
• Çalışma ağırlığı: 250 / 322 kg (RVV1000-PV, direğe göre); 270 kg (RVV1500-PV)

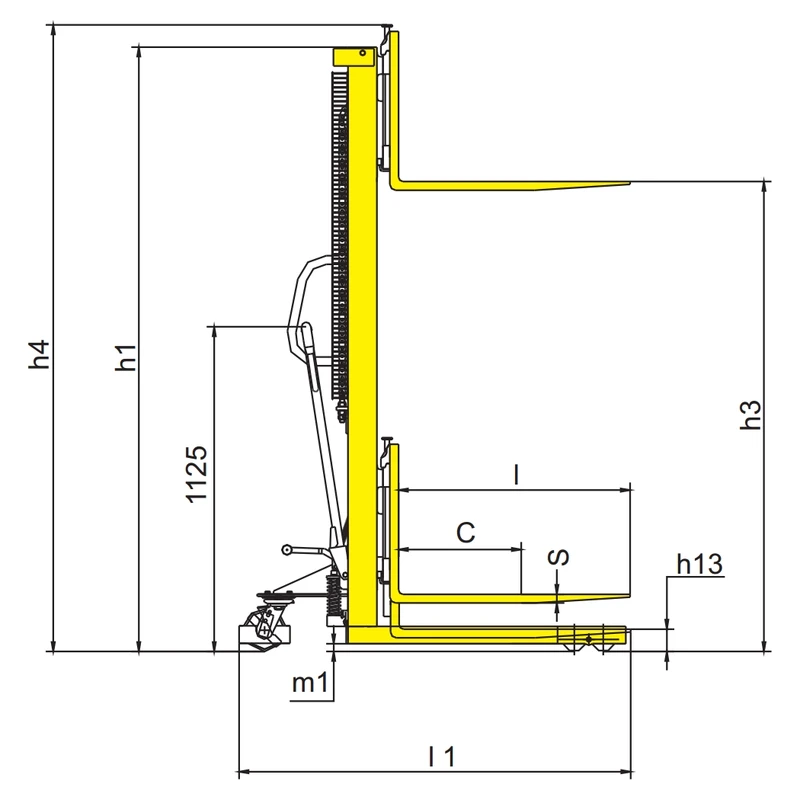

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
