Manuel Palet İstif Makinesi (RVV1000) 1000 kg 1200 mm

1200 mm direğe sahip RVV1000, alçak 1000 mm versiyon ile raf yüksekliğine uygun 1600 mm versiyon arasında konumlanır: 1000 kg ağırlığındaki bir paleti 1200 mm yüksekliğe kaldırırken direk yüksekliği hem indirilmiş hem de uzatılmış durumda 1720 mm'dir. Kamyonlara yükleme yapmak, tablaları bir metreden daha yüksekte bulunan makineleri beslemek ve iki mal paletini üst üste istiflemek için bu ilave 200 mm kaldırma mesafesi, erişip erişememe arasındaki farkı oluşturur.

RVV serisindeki konumu

1000 mm'nin yetersiz kaldığı ve 2080 mm yüksekliğindeki bir direğin, istif makinesinin geçmesi gereken kapılar, bodrumlar veya araç içleri için fazla yüksek olduğu durumlarda 1200 mm konfigürasyonu tercih edin. 198 kg ağırlığındadır; 1000 mm versiyondan 8 kg daha ağır ve 1600 mm versiyondan 16 kg daha hafiftir. Şasi, tek direkli RVV1000 ailesinin tamamında aynıdır: 550 mm çatal dış genişliğine sahip 1150 mm sabit çatallar, 755 mm toplam genişlik ve 90 mm indirilmiş çatal yüksekliği.

Tipik uygulamalar

Kapalı kasa kamyonetleri ve kamyon kasalarını zemin seviyesinden yükleme ve boşaltma; çalışma seviyesi bel yüksekliğinin üzerinde olan presleri, testereleri ve paketleme makinelerini besleme; raf sistemi bulunmayan bir depoda karton veya çuval paletlerini iki kat üst üste istifleme; daha yüksek bir direğin kullanılamadığı alçak tavanlı bodrumlar, konteynerler ve mağaza alanlarında bir tonluk yükleri taşıma.

Tasarım ve güvenli kullanım

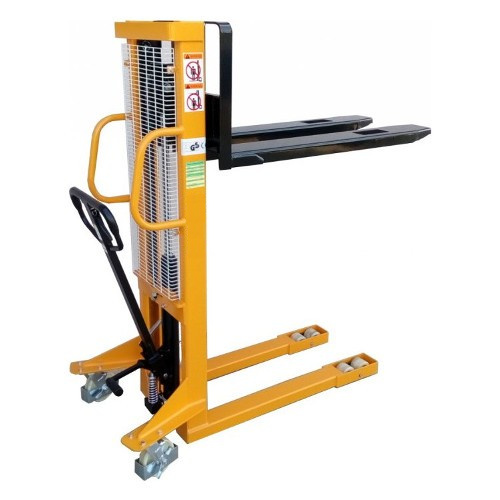

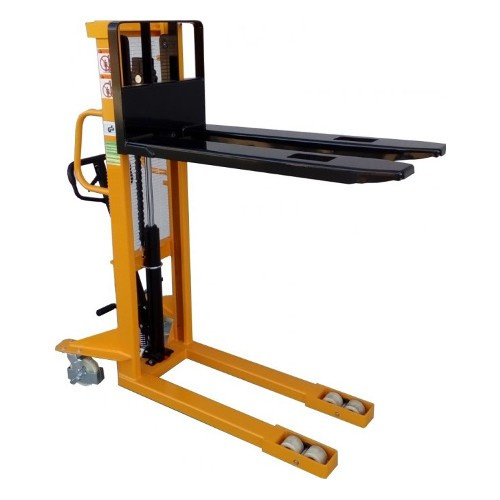

• 55 / 170 / 1150 mm ölçülerinde sabit kaynaklı çatallar; rijit çelik direk ve şasi
• El veya ayakla hidrolik kaldırma; tam yükte strok başına 20 mm, yüksüz durumda 22 mm; yükün kontrollü şekilde indirilmesi için elle kumandalı indirme
• Operatör ile kaldırma zincirleri arasında metal örgü koruyucu; tekerlek koruyucuları ve park freni
• Yük altındayken direğin altında 20 mm zemin açıklığı; bu nedenle eşiklerden ve yükleme plakalarından yavaşça ve dik açıyla geçilmelidir
• 600 mm yük merkezinde 1000 kg; daha yüksek kaldırma, daha yüksek bir ağırlık merkezi anlamına geldiğinden istif makinesini yalnızca çatallar indirilmiş durumdayken hareket ettirin ve düz zeminlerde istifleme yapın

Teknik genel bakış

• Model / SKU: RVV1000-1200mm
• Ürün ailesi: Manuel İstif Makineleri (sabit çatallı)
• Yük kapasitesi: 600 mm yük merkezinde 1000 kg
• Kaldırma yüksekliği: 1200 mm
• İndirilmiş çatal yüksekliği: 90 mm

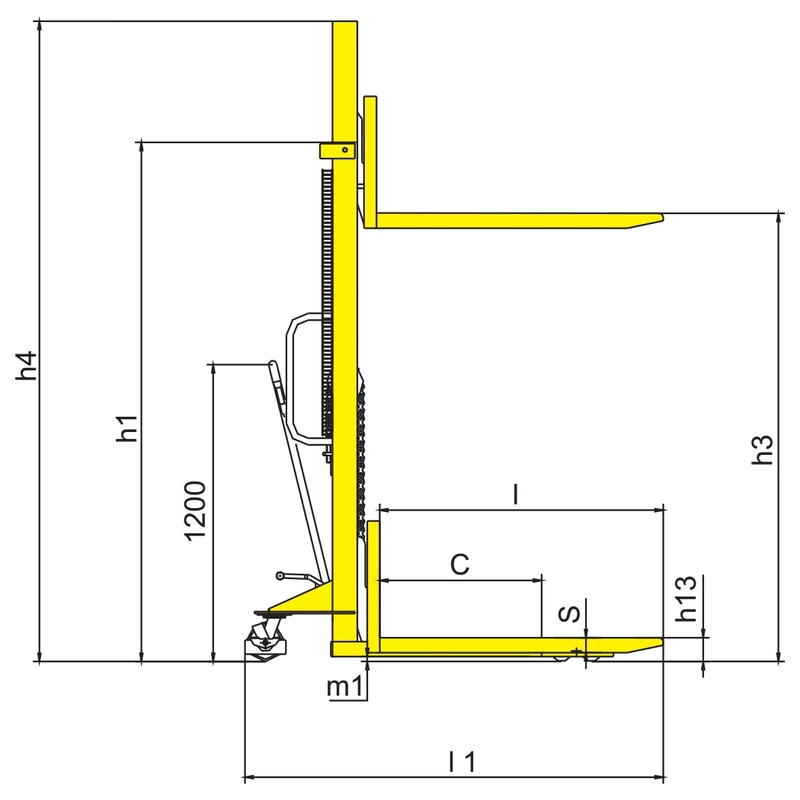

• Direk yüksekliği, indirilmiş / uzatılmış: 1720 / 1720 mm
• Çatal ölçüleri (s/e/l): 55 / 170 / 1150 mm, toplam çatal dış genişliği 550 mm
• Toplam uzunluk x genişlik: 1685–1695 x 755 mm

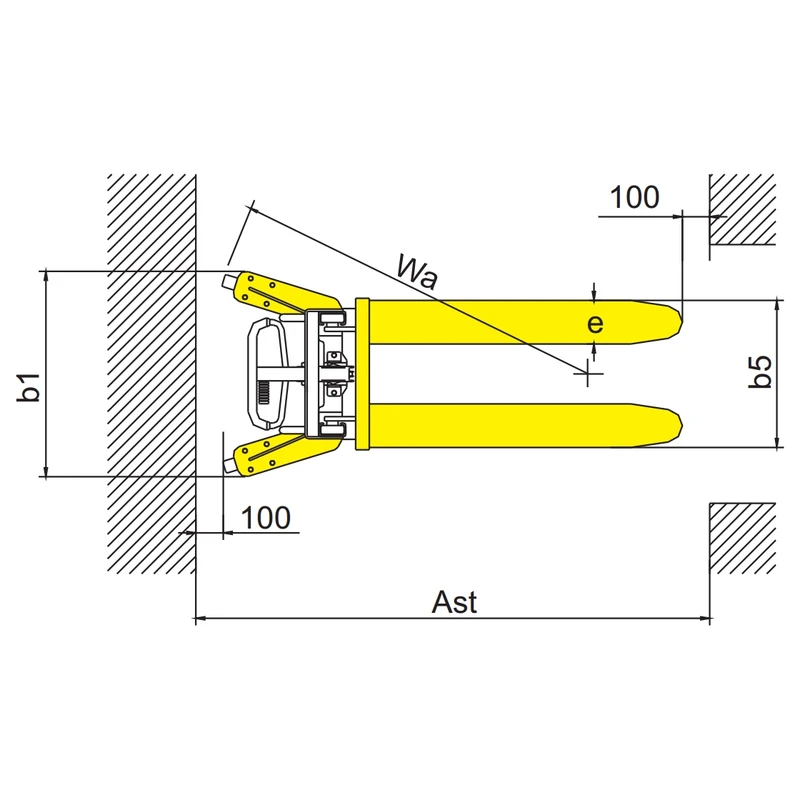

• Çalışma koridoru: 2057–2082 mm (1000 x 1200 mm palet enine), 1991–2016 mm (800 x 1200 mm palet boyuna)
• Dönüş yarıçapı: 1325–1350 mm
• Strok başına kaldırma, yüklü / yüksüz: 20 / 22 mm
• Çalışma ağırlığı: 198 kg

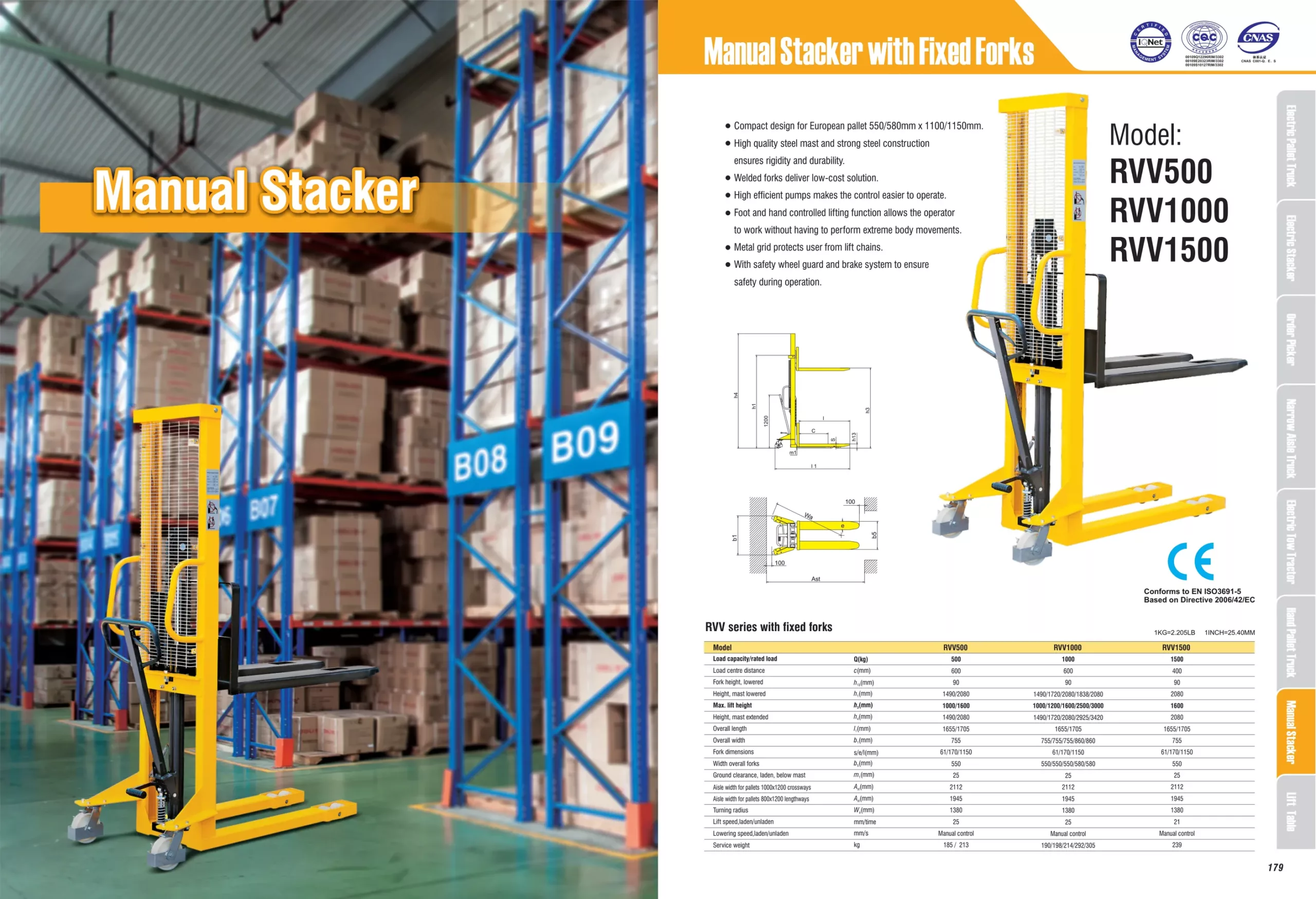

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
