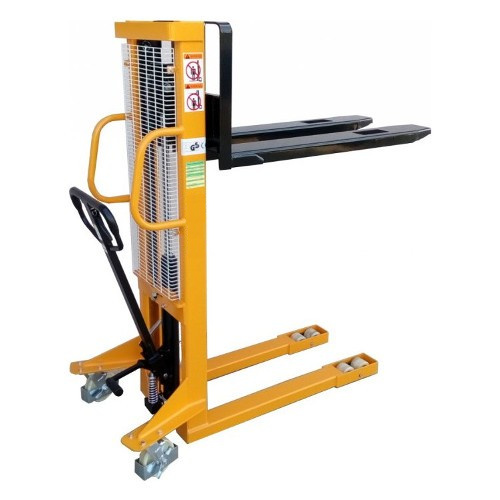

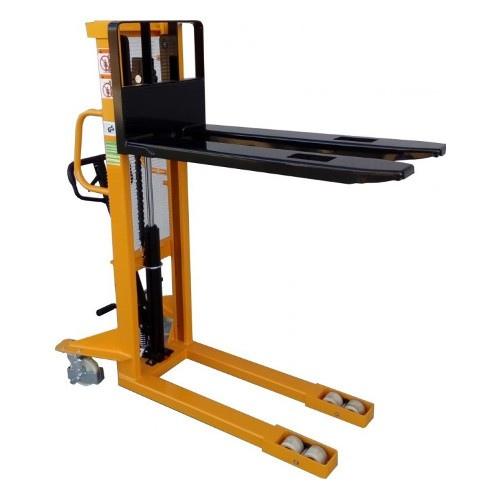

Manuel Palet İstif Makinesi (RVV1000) 1000 kg 1600 mm

1600 mm direğe sahip RVV1000, çok yönlü bir manuel istif makinesidir: Sabit kaynaklı çatalları üzerinde 1000 kg yük, el veya ayak pompasıyla palet raflarının ilk kiriş seviyesine kaldırılır; 755 mm genişliğindeki şasisiyle 1325 ila 1350 mm dönüş yarıçapına sahiptir. Direk yüksekliği indirilmiş durumda 2080 mm, tamamen kaldırılmış durumda ise 2087 mm'dir; dolayısıyla makinenin sabit durumdaki yüksekliği, tam kaldırma konumundaki yüksekliğiyle hemen hemen aynıdır.

RVV ürün serisindeki yeri

Aynı direğe sahip RVV500'ün iki katı yük taşırken çalışma ağırlığı yalnızca 1 kg daha fazladır ve ürünlerin tam dolu EU paletleri üzerinde geldiği ve raf seviyesine yerleştirildiği uygulamalar için tercih edilmesi gereken modeldir. Raf sisteminde ikinci veya üçüncü seviye bulunuyorsa 2500 ve 3000 mm kaldırma yüksekliğine sahip iki kademeli direkli RVV1000 modelleri bir sonraki seçenektir; 1000 kg sınırına sıkça ulaşılıyorsa RVV1500, aynı 1600 mm kaldırma yüksekliğinde 1500 kg kapasite sunar. Uzun kenarından girilemeyen paletler için ayarlanabilir çatallara sahip RVV-PV ve RVV-KPV modelleri, sabit 550 mm çatal açıklığına alternatif oluşturur.

Tipik uygulamalar

Ambalajlı ürünler, içecekler, kâğıt ve yapı malzemeleriyle dolu paletlerin ilk raf seviyesine yerleştirilmesi; blok istiflemede paletlerin iki katlı istiflenmesi; kamyonların ve konteynerlerin kasa tabanı yüksekliğinde yüklenmesi; takımların, kalıpların ve makine parçalarının bir makinenin çalışma seviyesine kaldırılması. İstif makinesi herhangi bir güç kaynağı gerektirmediğinden soğuk hava depolarında, üstü kapalı açık alanlarda ve uzak depolama binalarında da kullanılabilir.

Tasarım ve güvenli kullanım

• 55 mm kalınlığında, 170 mm genişliğinde ve 1150 mm uzunluğunda sabit kaynaklı çatallar; 90 mm indirilmiş çatal yüksekliği
• El veya ayakla hidrolik kaldırma; yüklü durumda strok başına 20 mm ve yüksüz durumda 22 mm; elle kumandalı indirme
• Sağlam çelik direk ve şasi; metal örgü koruyucu, operatörü kaldırma zincirlerinden ayırır; tekerlek koruyucuları ve park freni
• 600 mm yük merkezinde 1000 kg; yükü indirmeden önce raf kirişinin paleti taşıdığından emin olun ve park edilmiş bir makine üzerinde yükü kesinlikle kaldırılmış durumda bırakmayın

Teknik genel bakış

• Model / SKU: RVV1000-1600mm
• Ürün ailesi: Manuel istif makineleri (sabit çatallı)
• Yük kapasitesi: 600 mm yük merkezinde 1000 kg
• Kaldırma yüksekliği: 1600 mm
• İndirilmiş çatal yüksekliği: 90 mm

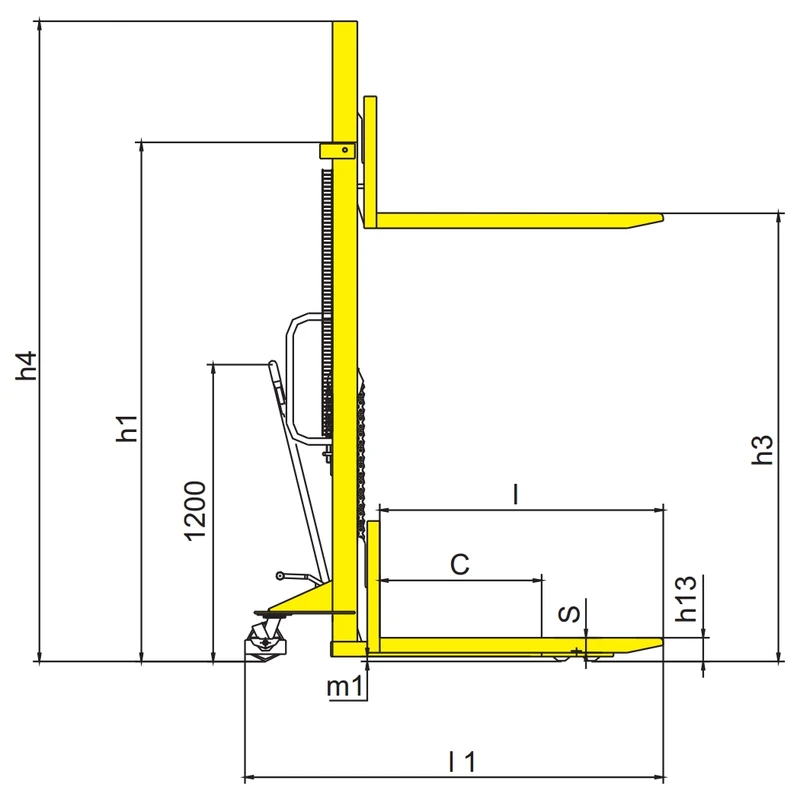

• Direk yüksekliği, indirilmiş / uzatılmış: 2080 / 2087 mm
• Çatal ölçüleri (kalınlık/genişlik/uzunluk): 55 / 170 / 1150 mm, toplam çatal açıklığı 550 mm
• Toplam uzunluk x genişlik: 1685–1695 x 755 mm

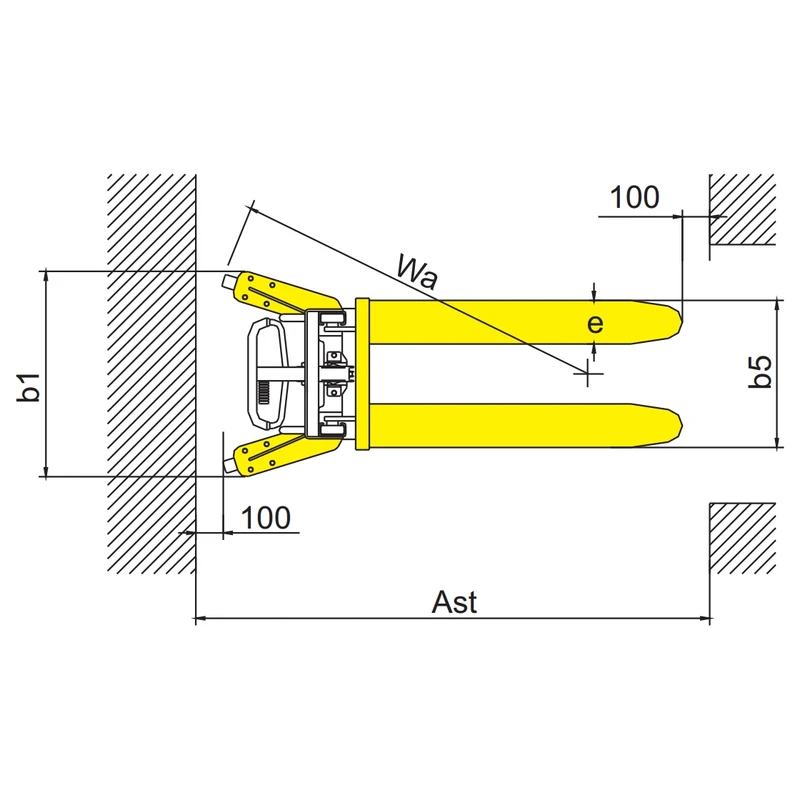

• Çalışma koridoru: 2057–2082 mm (palet 1000 x 1200 mm enine), 1991–2016 mm (palet 800 x 1200 mm boyuna)
• Dönüş yarıçapı: 1325–1350 mm
• Strok başına kaldırma, yüklü / yüksüz: 20 / 22 mm
• Çalışma ağırlığı: 214 kg

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
