Manuel Palet İstif Makinesi (RVV1000) 1000 kg 1000 mm

1000 mm direğe sahip RVV1000, yüksekliğin sınırlı olduğu yerler için tasarlanmış bir tonluk istif makinesidir: 1000 kg ağırlığındaki tam palet yükü, yalnızca 1490 mm yüksekliğindeki direğin altında el veya ayak pompasıyla 1000 mm yüksekliğe kaldırılır. 190 kg ağırlığındadır ve aynı direğe sahip 500 kg kapasiteli versiyondan yalnızca 5 kg daha ağırdır; dolayısıyla ek kapasite, kullanım eforunu neredeyse hiç artırmaz.

RVV ürün gamındaki yeri

İşlem istiflemeden ziyade kaldırma olduğunda bu konfigürasyonu tercih edin: tam bir paletin tezgâh, konveyör, makine tablası veya kamyon kasası yüksekliğine kaldırılması. İlk raf seviyesi için RVV1000 ayrıca 1200 ve 1600 mm direklerle ve 2500 ile 3000 mm için iki kademeli direklerle üretilir. Yükler genellikle 500 kg altında ise aynı 1000 mm direğe sahip RVV500 daha basit bir seçimdir; yükler 1000 kg üzerine çıkıyorsa RVV1500, 400 mm yük merkezinde 1500 kg taşır.

Tipik uygulamalar

Tam palet hâlindeki ham maddelerin bir makinenin besleme noktasına kaldırıldığı üretim tesisleri; panelvanlara ve araç arka yükleme liftli kamyonlara yükleme yapılan sevkiyat alanları; daha yüksek bir direğin sığmayacağı, alçak tavan açıklığına sahip bodrumlar, konteynerler ve asma katlar; forklift kiralamadan ara sıra bir tonluk yük taşıması gereken tüm atölyeler. 550 mm çatal açıklığına sahip sabit 1150 mm çatallar, EU paletlerin uzun kenarından taşınması için tasarlanmıştır.

Tasarım ve güvenli kullanım

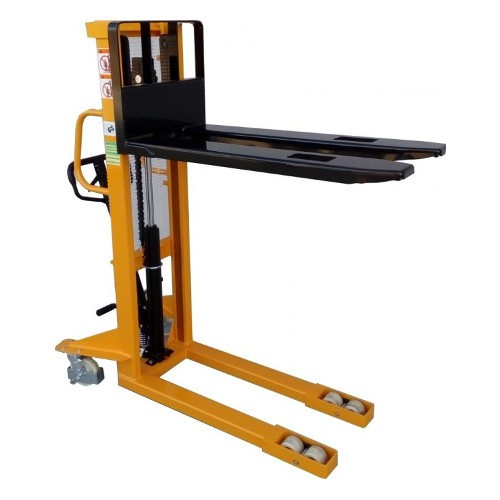

• 55 mm kalınlığında, 170 mm genişliğinde ve 1150 mm uzunluğunda sabit kaynaklı çatallar; indirilmiş çatal yüksekliği 90 mm

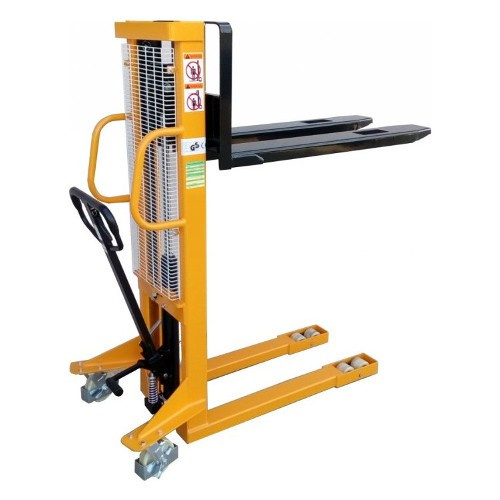

• El veya ayakla hidrolik kaldırma; yük altında strok başına 20 mm ve yüksüz durumda 22 mm; elle kumandalı indirme
• Rijit çelik direk ve şasi; metal kafes muhafaza, operatörü kaldırma zincirlerinden ayırır; yük altında direğin altındaki yerden yükseklik 20 mm
• Tekerlek muhafazaları ve park freni
• 600 mm yük merkezinde nominal 1000 kg kapasite; yükü her iki çatal üzerinde merkezlenmiş şekilde tutun, çatallar indirilmiş durumdayken hareket edin ve yalnızca sağlam, düz zeminde kaldırma yapın

Teknik genel bakış

• Model / SKU: RVV1000-1000mm
• Ürün ailesi: Manuel İstif Makineleri (sabit çatallar)
• Yük kapasitesi: 600 mm yük merkezinde 1000 kg
• Kaldırma yüksekliği: 1000 mm
• İndirilmiş çatal yüksekliği: 90 mm
• Direk yüksekliği, indirilmiş / uzatılmış: 1490 / 1490 mm
• Çatal ölçüleri (k/g/u): 55 / 170 / 1150 mm, toplam çatal açıklığı 550 mm
• Toplam uzunluk x genişlik: 1685–1695 x 755 mm

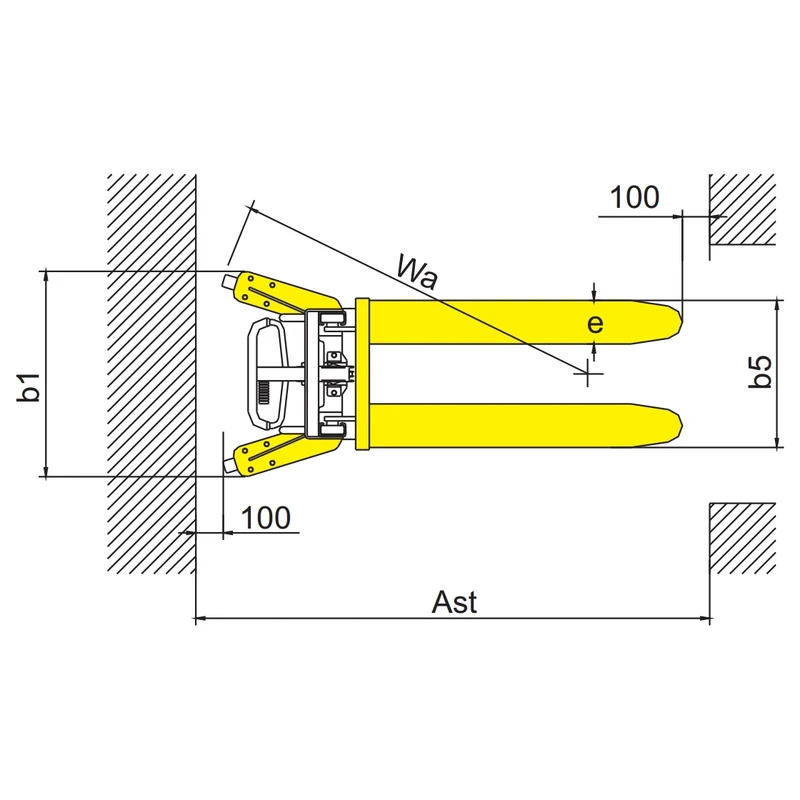

• Çalışma koridoru: 2057–2082 mm (palet 1000 x 1200 mm enine), 1991–2016 mm (palet 800 x 1200 mm boyuna)
• Dönüş yarıçapı: 1325–1350 mm
• Strok başına kaldırma, yüklü / yüksüz: 20 / 22 mm
• Çalışma ağırlığı: 190 kg

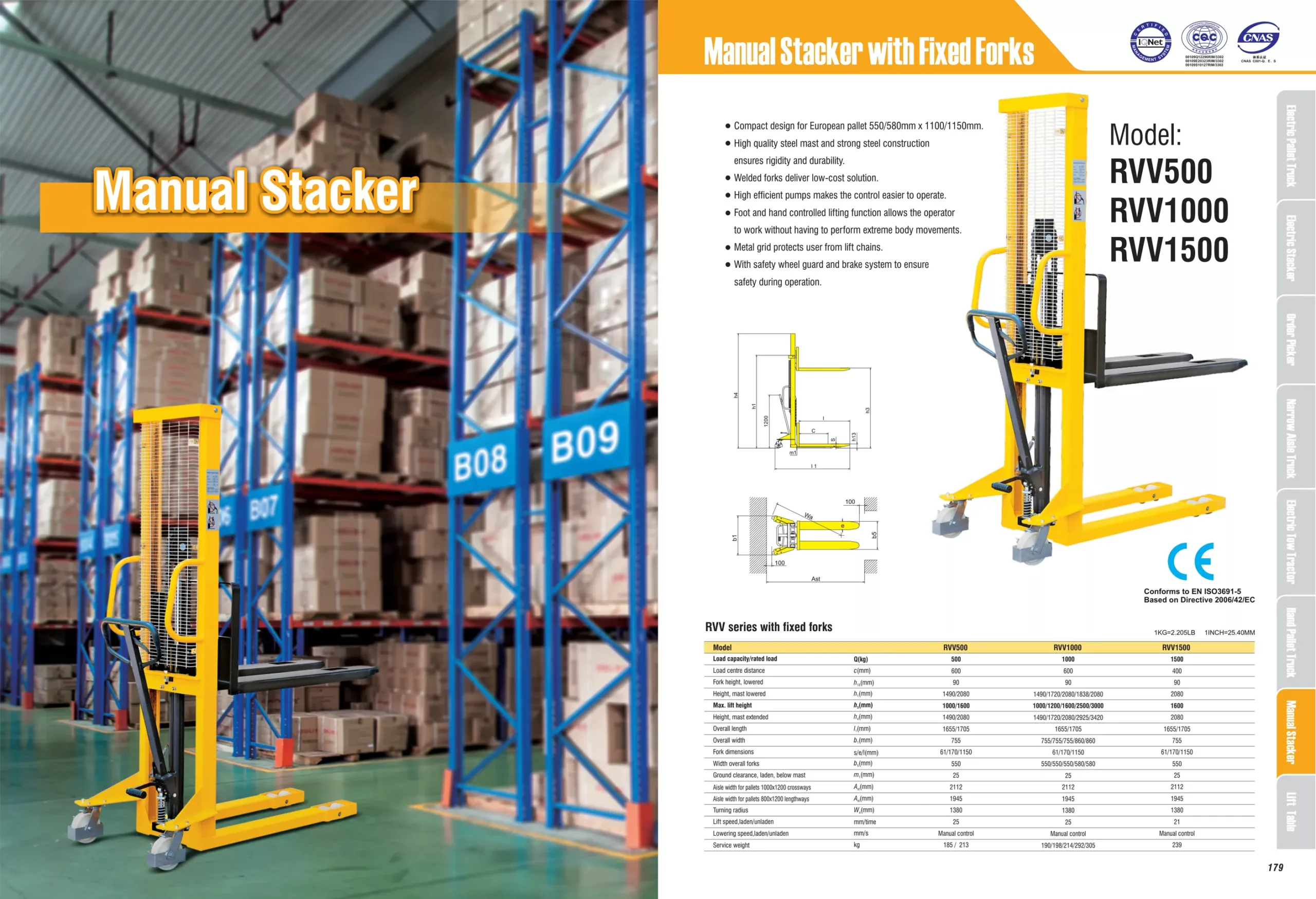

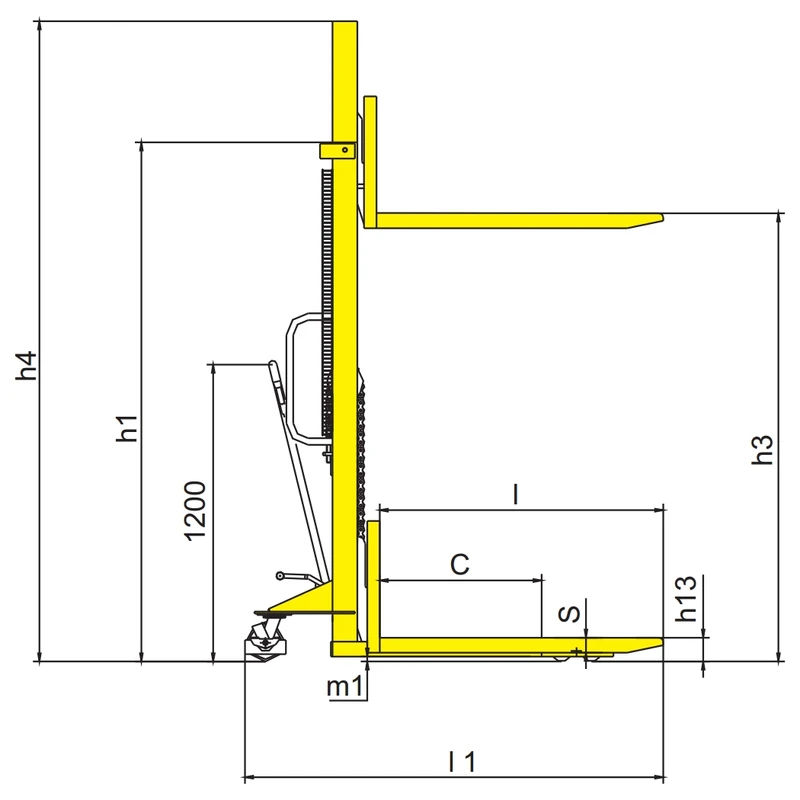

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
