Manuel Palet İstif Makinesi (RVV500) 500 kg 1600 mm

1600 mm direğe sahip RVV500, 500 kg ağırlığındaki bir paleti akü, şarj cihazı veya elektrik muayenesi gerektirmeden raf sisteminin ilk seviyesine yerleştirir. El ve ayak pompasıyla çalışan bu manuel istif makinesi; sabit kaynaklı çatallara, tamamen uzatıldığında yalnızca 7 mm yükselen 2080 mm yüksekliğinde bir direğe ve 213 kg servis ağırlığına sahiptir.

RVV ürün gamındaki yeri

Bu model, yalnızca kaldırma yerine istifleme amaçlı giriş seviyesi modeldir: RVV500'ün 1000 mm versiyonu tezgâh yüksekliğiyle sınırlıyken 1600 mm direk, standart palet raflarının ilk kiriş seviyesine ve üst üste istiflenmiş iki paletin tepesine ulaşır. Yükler düzenli olarak 500 kg'dan daha ağırsa aynı 1600 mm direğe sahip RVV1000, 1 kg daha fazla servis ağırlığıyla iki kat yük taşır; RVV1500 ise üçüncü bir kapasite kademesi sunar. Üç model de 755 mm şasi genişliğine ve 1150 mm çatallara sahip olduğundan koridor gereksinimi her kapasite için hemen hemen aynıdır.

Tipik uygulamalar

Yarı yüklü EU paletlerini, palet üzerindeki karton kutuları ve kasaları tek bir raf seviyesinde istifleyen hafif yük depoları, e-ticaret mağazaları ve yedek parça depoları; malzemeleri makine tezgâhlarına ve çalışma platformlarına kaldıran atölyeler; akülü istif makinesinin günde yalnızca birkaç dakika kullanılacağı mağaza arkası alanları. 550 mm çatal açıklığı ve 1150 mm çatal uzunluğu, 1200 mm kenarından alınan EU paletleri için uygundur.

Tasarım ve güvenli kullanım

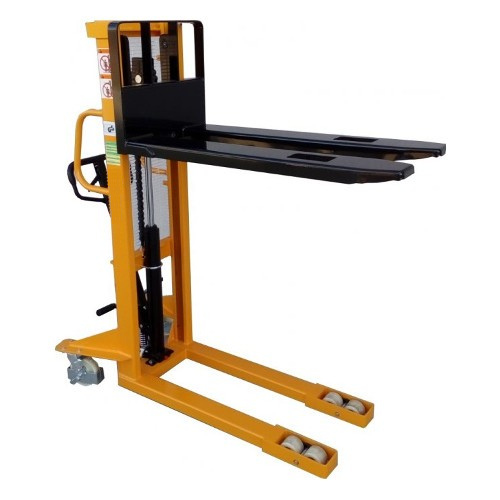

• Sabit kaynaklı çatallar 55 / 170 / 1150 mm; standart paletlere giriş için 90 mm indirilmiş çatal yüksekliği
• El veya ayakla hidrolik kaldırma; yüklü durumda strok başına 23 mm, yüksüz durumda 25 mm; elle kumandalı indirme

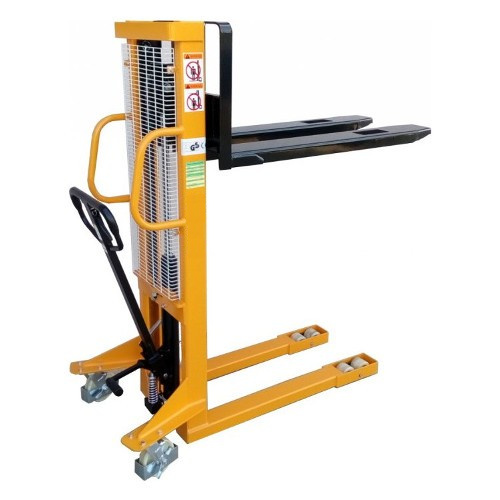

• Rijit çelik direk ve şasi; operatör ile kaldırma zincirleri arasında metal kafes koruyucu
• Eğimsiz zeminde yükleme ve boşaltma için tekerlek koruyucuları ve park freni
• 600 mm yük merkezinde 500 kg; hareket etmeden önce çatalları indirin, yükü çatal diplerine dayalı tutun ve yük kaldırılmış durumdayken istif makinesini bir rampaya yerleştirmeyin

Teknik genel bakış

• Model / SKU: RVV500-1600mm
• Ürün ailesi: Manuel İstif Makineleri (sabit çatallar)
• Yük kapasitesi: 600 mm yük merkezinde 500 kg
• Kaldırma yüksekliği: 1600 mm
• İndirilmiş çatal yüksekliği: 90 mm

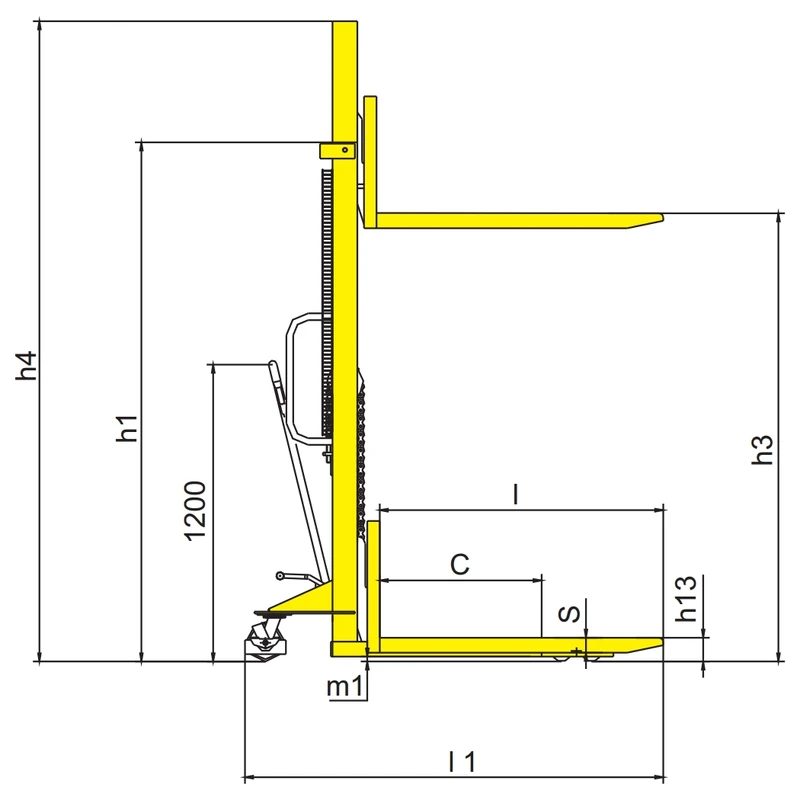

• Direk yüksekliği, indirilmiş / uzatılmış: 2080 / 2087 mm
• Çatal ölçüleri (k/g/u): 55 / 170 / 1150 mm, toplam çatal açıklığı 550 mm
• Toplam uzunluk x genişlik: 1685 x 755 mm

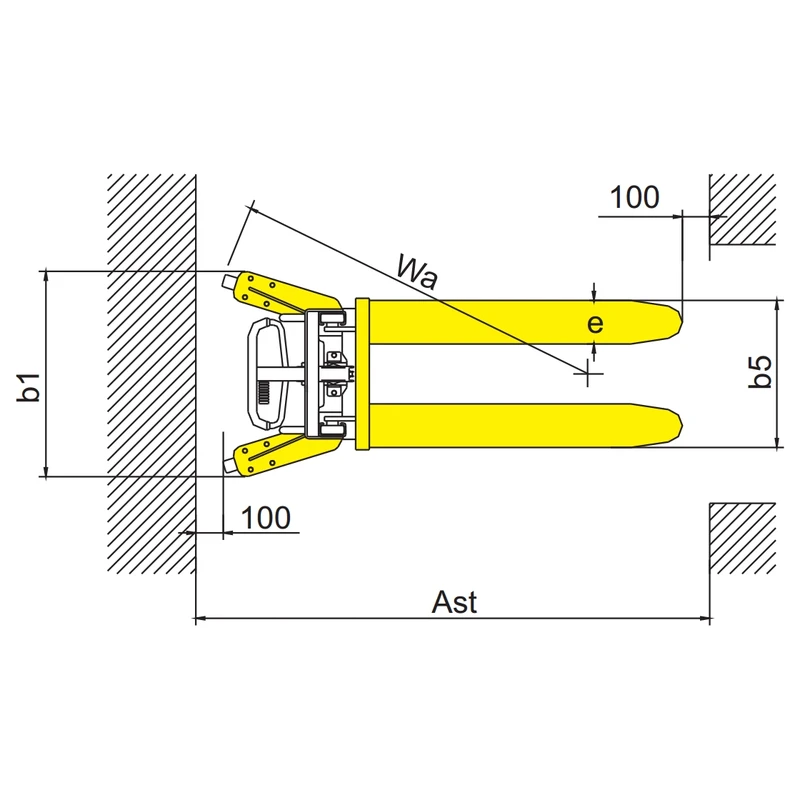

• Çalışma koridoru: 2057 mm (1000 x 1200 mm palet enine), 1991 mm (800 x 1200 mm palet boyuna)
• Dönüş yarıçapı: 1325 mm
• Strok başına kaldırma, yüklü / yüksüz: 23 / 25 mm
• Servis ağırlığı: 213 kg

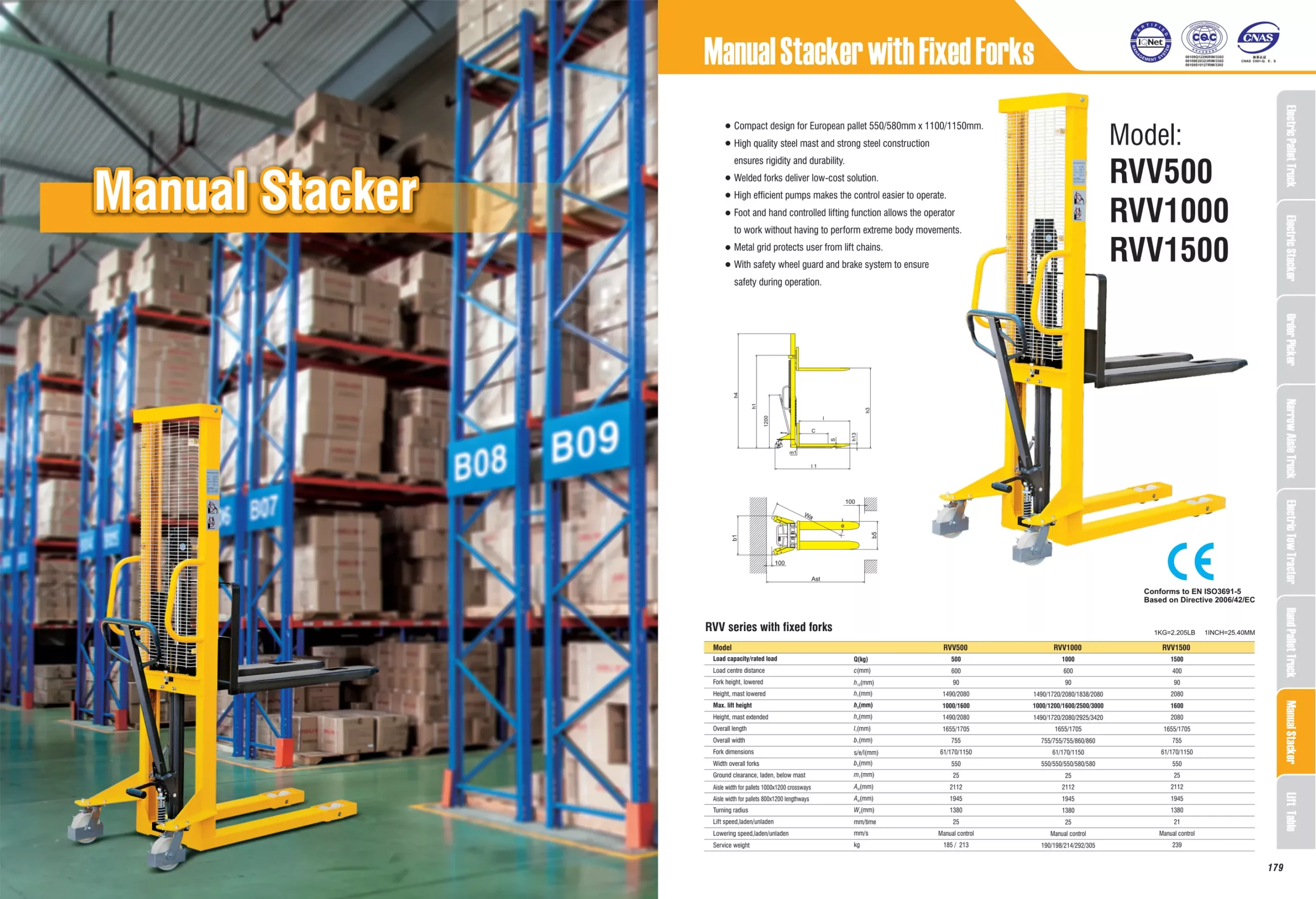

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
