Ayarlanabilir Dövme Çatallı Manuel İstif Makinesi (RVV-KPV) 500-1500 kg
Fiyat
Başlangıç790,00 EUR
₺43.833'den başlayan fiyatlarla (yaklaşık) (gösterge niteliğindedir — EUR cinsinden faturalandırılır)
Doğrudan fabrika siparişi
— 16–20 hafta · 40% avans
Doğrudan fabrika siparişi
Üretici’nin tesisinde siparişe özel üretilir ve doğrudan sevk edilir — fabrika indirimi gösterilen fiyata zaten dahildir.
- Üretim & teslimat: 16–20 hafta
- Sipariş sırasında avans: 40%
- Bakiye: sevkiyat veya teslim alma öncesinde 60%
Fabrika siparişi fiyatları, otomatik hacim ve paket indirimi programının kapsamı dışındadır. Üretim ve deniz yolu taşımacılığı aylar öncesinden planlandığından, sevkiyat öncesinde döviz kurlarında veya konteyner navlun maliyetlerinde önemli değişiklikler olması durumunda bakiyeyi ayarlama hakkımızı saklı tutarız — her zaman önce sizinle iletişime geçeriz. Yalnızca B2B satışlar içindir.
Yapılandırma seçin
Kesin varyantı, SKU’yu ve fiyatı belirlemek için özellik değerlerini seçin.
Bir varyantı kesinleştirmek için tüm özellikleri seçin.
Doğrudan fabrika siparişi (sipariş üzerine üretim)
Teslimat koşulları: FCA (Incoterms 2020). Ürünleri tesisimizden siz veya nakliye firmanız teslim alır; yüklemeyi gerçekleştirir ve EX-1 ihracat beyannamesini tamamlarız. Ayrıntılar için Teslimat sayfasına bakın.
Kategoriler:
Manuel İstif Makineleri
İhtiyaçlarınıza özel bir teklif mi istiyorsunuz?
Gereksinimlerinizi teklif formu üzerinden bize iletin — bu ürün forma önceden eklenecek ve tek bir talebe daha fazla ürün ekleyebileceksiniz.
RVV-KPV, manuel istif makinesini yanal olarak ayarlanabilen dövme çatallarla bir araya getirir: 500, 1000 ve 1500 kg olmak üzere üç yük kapasitesi, 200 mm’den 745 veya 950 mm’ye kadar kaydırılabilen çatallar ve 800 veya 1060 mm çatal uzunlukları sunar. Birden fazla palet ölçüsünde gelen yükleri taşıyan kullanıcılar için sabit çatallı RVV’ye kompakt bir alternatiftir — 500 kg model yalnızca 805 mm genişliğindedir ve 1180 mm dönüş yarıçapına sahiptir.
RVV ürün gamındaki yeri
Sabit çatallı RVV500 ile RVV1500 modelleriyle karşılaştırıldığında, 1150 mm kaynaklı çatallar yerine palete göre ayarlanabilen daha kısa 800 mm dövme çatallar (talep üzerine 1060 mm) sunar; RVV-PV ile karşılaştırıldığında ise 1070 mm yerine 800 mm çatallarla daha kısadır ve 500 kg sınıfında çok daha hafiftir — RVV500-KPV 161 kg ağırlığında ve 1380 mm uzunluğundadır. RVV1000-KPV, üç model arasında 2500 mm iki kademeli direkle sunulan tek modeldir; RVV500-KPV ve RVV1500-KPV 1600 mm kaldırma yüksekliğine sahiptir. Altı kapalı yükler için geniş ayaklı RVV-DSV’yi; 2000 kg için RVV2000-KPV’yi tercih edin.
Tipik uygulamalar
AB paletlerini, yarım paletleri ve teşhir paletlerini tek bir istif makinesiyle taşıyan toptan ve perakende satış mağazaları; sandık, kutu ve kısa kızakları taşıyan atölyeler; 805 mm genişliğindeki dar bir istif makinesinin makineler arasından geçmesi gereken laboratuvarlar, matbaalar ve elektronik montaj tesisleri; tek bir raf seviyesine manuel olarak hizmet verilen depolar.
Tasarım ve güvenli kullanım
- Ayarlanabilir dövme çatallar: 500 kg modelde 48 x 100 mm kesit, 1000 ve 1500 kg modellerde 30 x 100 mm kesit; 1060 mm alternatifiyle birlikte 800 mm uzunluk; 200–745 mm (500 kg) veya 200–950 mm (1000 ve 1500 kg) açıklık
- İndirilmiş çatal yüksekliği 80 mm (500 kg) veya 90 mm (1000 ve 1500 kg); sabit destek ayakları paletin altına girer
- El veya ayakla hidrolik kaldırma — 500, 1000 ve 1500 kg için yüklü / yüksüz strok başına sırasıyla 23 / 25, 20 / 22 ve 16 / 18 mm; elle kumandalı indirme
- Rijit çelik direk ve şasi; metal örgü koruyucu, operatörü kaldırma zincirlerinden ayırır; tekerlek koruyucuları ve park freni
- 500 mm yük merkezinde anma kapasitesi; her iki çatalı simetrik olarak ayarlayın, direk yüksekliğini kapı ölçülerine göre kontrol edin (indirilmiş durumda 2085 mm’ye kadar) ve çatallar indirilmiş halde hareket edin
Teknik genel bakış
- Modeller: RVV500-KPV, RVV1000-KPV, RVV1500-KPV
- Ürün ailesi: Manuel istif makineleri (ayarlanabilir dövme çatallar)
- Yük kapasitesi: 500 mm yük merkezinde 500 / 1000 / 1500 kg
- Kaldırma yüksekliği: 1600 mm; RVV1000-KPV ayrıca 2500 mm
- İndirilmiş çatal yüksekliği: 80 mm (RVV500-KPV); 90 mm (RVV1000-KPV, RVV1500-KPV)
- İndirilmiş / uzatılmış direk yüksekliği: 1990 / 2010 mm (500 kg); 2085 / 2125 mm veya 1840 / 3050 mm (1000 kg, direk tipine göre); 2085 / 2125 mm (1500 kg)
- Çatal ölçüleri (kalınlık/genişlik/uzunluk): 48 / 100 / 800 (1060) mm (500 kg); 30 / 100 / 800 (1060) mm (1000 ve 1500 kg)
- Toplam çatal açıklığı: 200–745 mm (500 kg); 200–950 mm (1000 ve 1500 kg)
- 800 (1060) mm çatallarla toplam uzunluk: 1380 (1640) mm (500 kg); 1332 (1592) veya 1355 (1615) mm (1000 kg, direk tipine göre); 1355 (1615) mm (1500 kg)
- Toplam genişlik: 805 mm (500 kg); 1000 veya 860 mm (1000 kg, direk tipine göre); 1000 mm (1500 kg)

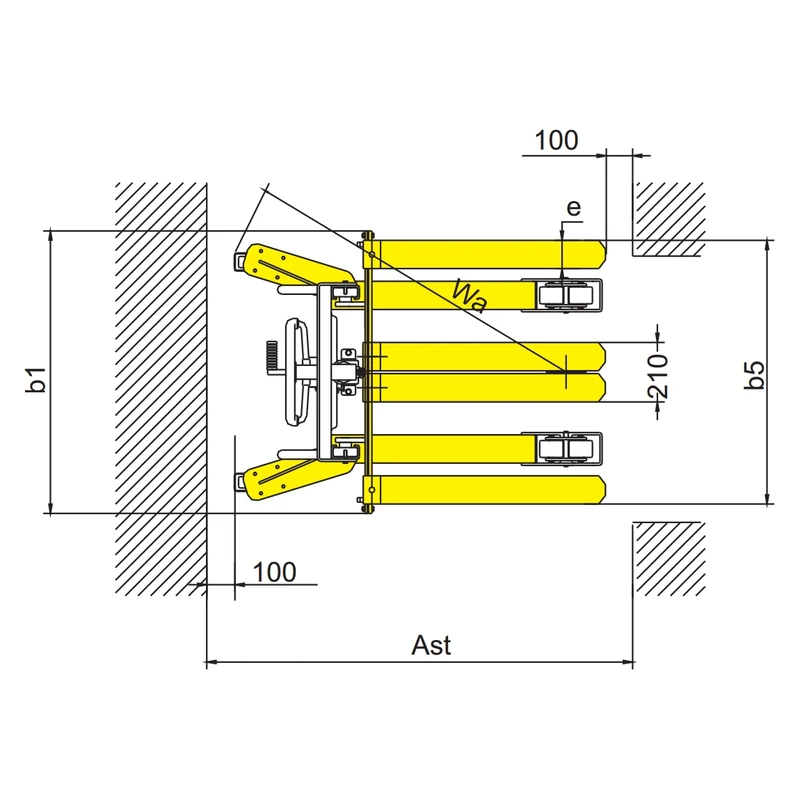

- Çalışma koridoru, enine 1000 x 1200 mm palet: 1996 (2137) mm; 2002 (2156) veya 2030 (2180) mm; 2025 (2185) mm
- Dönüş yarıçapı: 1180 (1420) mm; 1210 (1450) veya 1255 (1475) mm; 1235 (1480) mm
- Yüklü / yüksüz strok başına kaldırma: 23 / 25 mm; 20 / 22 mm; 16 / 18 mm
- 800 (1060) mm çatallarla çalışma ağırlığı: 161 (170) kg; 250 (265) veya 316 (331) kg; 280 (295) kg

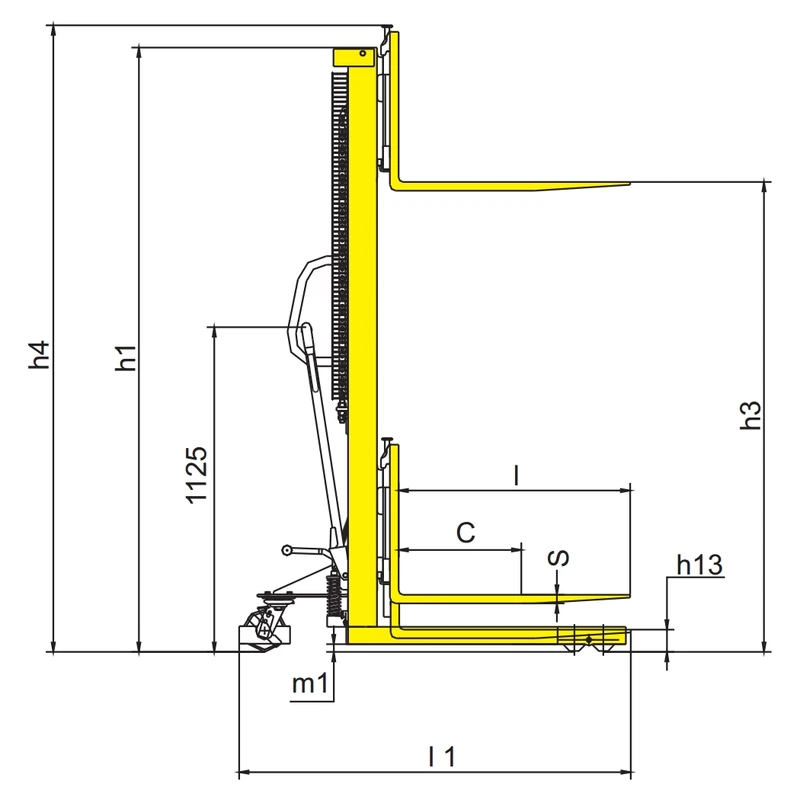

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
Ne için kullanılır
- Paletleri raflara, tezgâhlara veya araç kasalarına kaldırmak için hidrolik manuel istif makinesi — ~1 500 kg kapasiteye kadar ara sıra kullanım.
- Küçük depolar, atölyeler ve mağazalar.
- Makinelerin ve çalışma masalarının yüklenmesi.
Bu model
Ayarlanabilir: tek bir üniteyle birden fazla açıklık/konum. Kapasite seçenekleri: 1000 kg, 1500 kg, 500 kg. Kaldırma yükseklikleri: 1600 mm, 2500 mm.
Seçim yapmadan önce kontrol edin
- Kapasite ve kaldırma yüksekliği (artık kapasite, yükseklik arttıkça azalır)
- Palet tipi: kapalı tabanlı paletler için geniş ayaklar, EUR paletler için standart çatallar
- Ayarlanabilir çatallar gerekli mi?
- İndirilmiş durumdaki asansör yüksekliğinin kapı geçişlerine uygunluğu
Uygun olmayan kullanımlar
- Sık veya çok vardiyalı kullanım — yarı/tam akülü
- 1 500 kg üzerindeki ağır paletler
- Uzun mesafeler
Sipariş vermeden önce Teknik kontrol — sipariş öncesinde birkaç parametreyi ve uyumluluğu sizinle birlikte teyit ederiz.
Doğru konfigürasyonu teyit etmek için size şunları soracağız:
- Palet, ambalaj ve tüm ataşmanlar dâhil en ağır yük nedir? Genel kural: güvenlik ve kullanım ömrü için nominal kapasitenin en fazla %80'ini kullanın.
- Yük ne kadar yükseğe kaldırılmalıdır — en üst raf kirişi, araç kasası, makine tablası? Kaç raf seviyesi vardır? Maksimum yükseklikteki kapasite, nominal kapasiteden çok daha düşüktür (rezidüel kapasite). Müşteriler milimetreyi değil, 'rafı' bilir — en üst kirişi ölçmelerini isteyin.
- Yük her zaman EUR palet (açık alt tabanlı) üzerinde mi? Yoksa CHEP / kapalı alt tabanlı / plastik paletler, kutular veya doğrudan çatallar üzerine yerleştirilen ürünler mi kullanılıyor? Palet alt tabanının ölçüleri nedir? Altında destek ayakları bulunan çatallar, açık alt tabanlı palet gerektirir. Paletsiz ürünler çatallara noktasal yük uygular ve çatalları büker. Palet uyumluluğu, kapasiteden daha önemlidir.
- Çalışma alanındaki en alçak geçiş nedir (kapılar, kirişler, borular, asma kat, konteyner, asansör)? İstiflemenin yapıldığı yerde tavan yüksekliği nedir? İndirilmiş direk yüksekliği tüm engellerin altından geçebilmelidir; uzatılmış direk tavan, aydınlatma ve sprinkler sistemlerinin altına sığmalıdır.
- Zemin nasıldır: endüstriyel beton, asfalt, parke taşı, çakıl, engebeli yüzey, çukurlar, keskin kenarlar, genleşme derzleri, eşikler, drenaj kanalları? Küçük poliüretan tekerlekler ve süspansiyon bulunmaması nedeniyle engebelere karşı tolerans çok düşüktür. Keskin kenarlar PU sırtını keser; boşluklar küçük yük makaralarını durdurur.
- Günde kaç kaldırma yapılıyor ve yük hangi mesafeye taşınıyor? Manuel hidrolik kaldırma ve 1 t yükü kaldırılmış durumda itmek yorucudur; manuel istif makineleri seyrek kullanım içindir.
Kaçınılması gereken yaygın hatalar
- Sık yapılan hata: ön ayakların giremediği kapalı alt tabanlı palet kullanılmasıdır.
- Belirtilmişse ilgili yükseklikteki rezidüel kapasiteyi kontrol edin.
Hazır bulundurmanız faydalı olacak bilgiler: Paletin alttan kesin ölçüleri · Kütle · Raf yüksekliği · Koridor · Kapılar/tavan · Zeminin fotoğrafı
Özellikler
| Yük kapasitesi | 500 kg, 1000 kg, 1500 kg |
|---|---|
| Kaldırma yüksekliği | 1600 mm, 2500 mm |
| Yük merkezi mesafesi (c) | 500 mm |
| Alçaltılmış çatal yüksekliği | RVV500-KPV: 80 mm, RVV1000-KPV: 90 mm, RVV1500-KPV: 90 mm |
| Direk indirilmiş durumdaki yükseklik | RVV500-KPV: 1990 mm, RVV1000-KPV: 2085 / 1840 mm, RVV1500-KPV: 2085 mm |
| Direk uzatılmış durumdaki yükseklik | RVV500-KPV: 2010 mm, RVV1000-KPV: 2125 / 3050 mm, RVV1500-KPV: 2125 mm |
| Çatal ölçüleri | RVV500-KPV: 48/100/800 (1060) mm, RVV1000-KPV: 30/100/800 (1060) mm, RVV1500-KPV: 30/100/800 (1060) mm |
| Çatalların toplam genişliği | RVV500-KPV: 200–745 mm, RVV1000-KPV: 200–950 mm, RVV1500-KPV: 200–950 mm |
| Toplam uzunluk | RVV500-KPV: 1380 (1640) mm, RVV1000-KPV: 1332 (1592) / 1355 (1615) mm, RVV1500-KPV: 1355 (1615) mm |
| Toplam genişlik (b1) | RVV500-KPV: 805 mm, RVV1000-KPV: 1000 / 860 mm, RVV1500-KPV: 1000 mm |
| Yerden yükseklik, yüklü durumda, direk altında (m1) | RVV500-KPV: 20 mm, RVV1000-KPV: 25 mm, RVV1500-KPV: 25 mm |
| 1000x1200mm paletler için koridor genişliği | RVV500-KPV: 1996 (2137) mm, RVV1000-KPV: 2002 (2156) / 2030 (2180) mm, RVV1500-KPV: 2025 (2185) mm |
| Dönüş yarıçapı | RVV500-KPV: 1180 (1420) mm, RVV1000-KPV: 1210 (1450) / 1255 (1475) mm, RVV1500-KPV: 1235 (1480) mm |
| Strok başına kaldırma, yüklü/yüksüz | RVV500-KPV: 23/25 mm, RVV1000-KPV: 20/22 mm, RVV1500-KPV: 16/18 mm |
| İndirme | Manuel kumanda |
| Çalışma ağırlığı | RVV500-KPV: 161 (170) kg, RVV1000-KPV: 250 (265) / 316 (331) kg, RVV1500-KPV: 280 (295) kg |
