Manuel Palet İstif Makinesi (RVV1000) 1000 kg 2500 mm

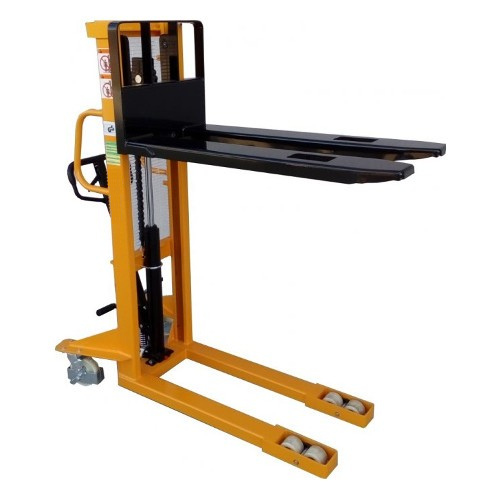

2500 mm iki kademeli direğe sahip RVV1000, palet raflarının ikinci seviyesine manuel olarak erişir: 1000 kg yükü 2500 mm yüksekliğe kaldırırken indirilmiş direk yüksekliği 1838 mm'de kalır; bu değer, 1600 mm tek direkli versiyondan daha düşüktür. Direk, tam kaldırma konumunda teleskopik olarak 3012 mm'ye ulaşır; 860 mm genişliğindeki şasi ve 580 mm aralıklı çatallar, yük iki buçuk metre yüksekliğe kaldırıldığında istif makinesinin dengesini korur.

RVV ürün gamındaki yeri

Bu konfigürasyon, akülü bir makine kullanmadan ikinci raf seviyesinden yararlanan depolar için tasarlanmıştır. 1600 mm versiyonla karşılaştırıldığında 900 mm daha fazla kaldırma yüksekliği, 78 kg daha fazla çalışma ağırlığı (214 kg'a karşı 292 kg) ve 105 mm daha fazla genişlik sunar; 3000 mm versiyonla karşılaştırıldığında ise indirilmiş konumda daha alçak bir direğe sahiptir ve 13 kg daha hafiftir. 1000 kg üzerindeki yükler için bu kaldırma yüksekliğine sahip sabit çatallı manuel istif makinesi bulunmamaktadır; ayarlanabilir çatallı RVV1000-KPV ve RVV1000-PV modelleri de 2500 mm direk seçenekleriyle sunulmaktadır.

Tipik uygulamalar

Küçük ve orta ölçekli depolardaki iki seviyeli palet rafları; ürünlerin zeminden yukarı aktarıldığı asma kat ve platform kenarları; takım ve malzemeleri yüksek raflarda depolayan ve günde birkaç kez palet indiren atölyeler; akülü istif makinesi şarj edilirken veya servisteyken yedek kullanım. Yüksekte istifleme; yük ortalanmış ve bağlanmış şekilde, düz ve temiz zeminlerde gerçekleştirilmelidir.

Tasarım ve güvenli kullanım

• 1838 mm indirilmiş ve 3012 mm uzatılmış yüksekliğe sahip iki kademeli direk; 860 mm genişliğinde rijit çelik şasi
• 580 mm aralıklı, 55 / 170 / 1150 mm ölçülerinde sabit kaynaklı çatallar; 90 mm indirilmiş çatal yüksekliği
• El veya ayakla hidrolik kaldırma; yüklü durumda strok başına 20 mm, yüksüz durumda 22 mm; paletleri kiriş üzerine hassas biçimde yerleştirmek için elle kumandalı indirme

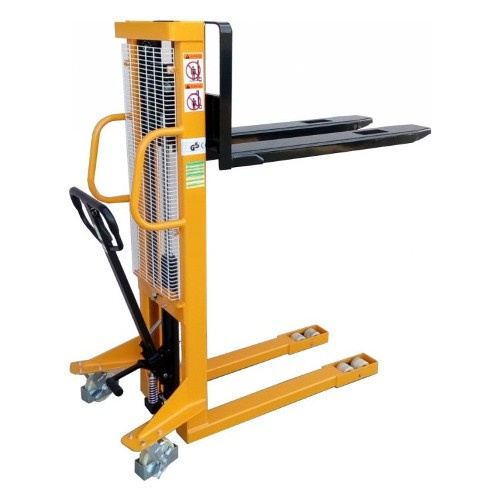

• Metal örgü koruyucu, operatörü kaldırma zincirlerinden ayırır; tekerlek koruyucuları ve park freni
• 600 mm yük merkezinde 1000 kg; yalnızca makine düz zeminde hareketsizken kaldırın ve indirin, ellerinizi ve ayaklarınızı direkten uzak tutun ve hareket ettirmeden önce çatalları tamamen indirin

Teknik genel bakış

• Model / SKU: RVV1000-2500mm
• Ürün ailesi: Manuel İstif Makineleri (sabit çatallar, iki kademeli direk)
• Yük kapasitesi: 600 mm yük merkezinde 1000 kg
• Kaldırma yüksekliği: 2500 mm
• İndirilmiş çatal yüksekliği: 90 mm

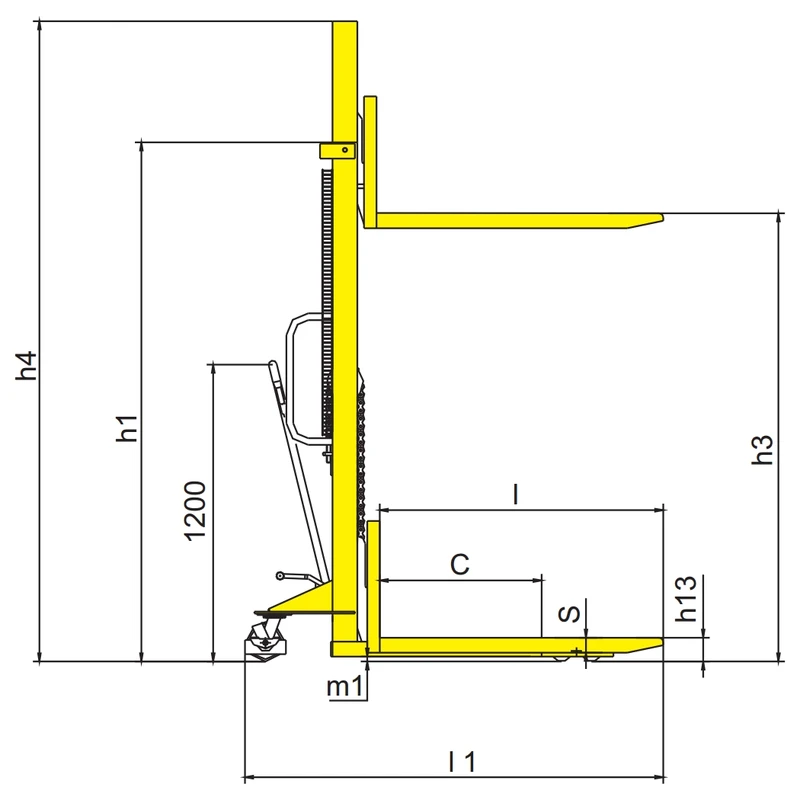

• Direk yüksekliği, indirilmiş / uzatılmış: 1838 / 3012 mm
• Çatal ölçüleri (s/e/l): 55 / 170 / 1150 mm, toplam çatal aralığı 580 mm
• Toplam uzunluk x genişlik: 1685–1695 x 860 mm

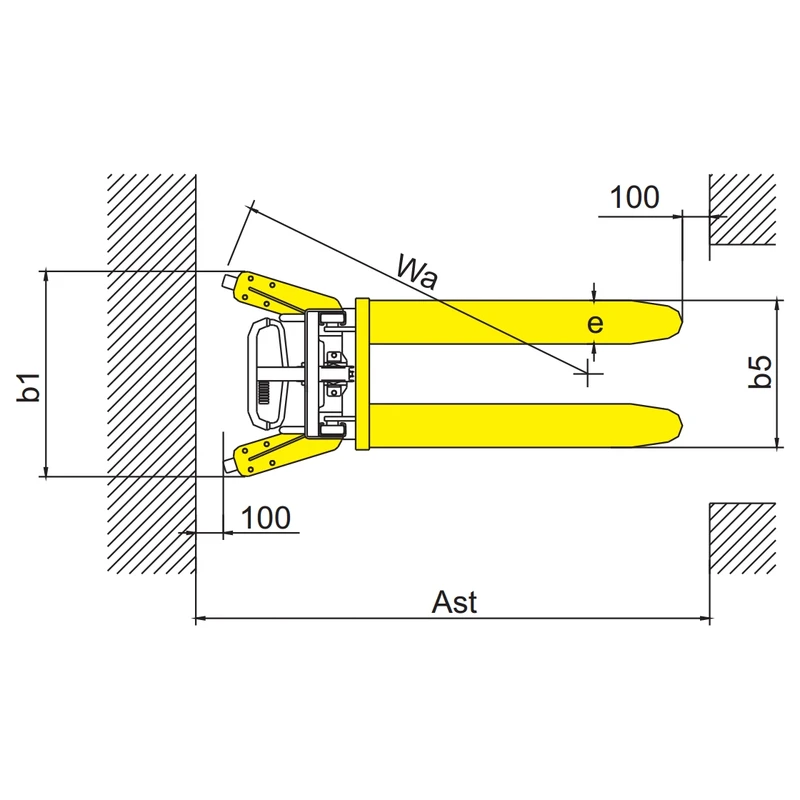

• Çalışma koridoru: 2057–2082 mm (enine 1000 x 1200 mm palet), 1991–2016 mm (boyuna 800 x 1200 mm palet)
• Dönüş yarıçapı: 1325–1350 mm
• Strok başına kaldırma, yüklü / yüksüz: 20 / 22 mm
• Çalışma ağırlığı: 292 kg

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
