Uzatılmış Destek Ayaklı Manuel İstif Makinesi (RVV-DSV) 500-1000 kg

RVV-DSV, destek ayaklı bir istif makinesidir: destek ayakları birbirinden geniş aralıklı olarak konumlandırılmıştır; net açıklık 500 kg modelde 1300 mm, 1000 kg modelde ise 1250 mm'dir ve ayaklar yükün altına girmek yerine yükün iki yanından geçer. Bu özellik, çatalların altındaki ayaklara sahip geleneksel bir istif makinesinin kaldıramadığı kapalı tabanlı paletler, makine kaideleri, kızaklar üzerindeki kasalar ve variller için uygun manuel istif makinesi olmasını sağlar. Ayarlanabilir dövme çatallar ve 70 mm indirilmiş çatal yüksekliği bu özellikleri tamamlar.

RVV ürün gamındaki yeri

Sabit çatallı RVV ailesinin yanı sıra ayarlanabilir RVV-PV ve RVV-KPV modellerinin destek ayakları da paletin altına girer; bu yapı yalnızca açık EU paletler için uygundur. Yükün alt kısmı kapalı veya düz değilse RVV-DSV'yi tercih edin. Her iki model de 1600 mm kaldırma yüksekliğine sahiptir; RVV500-DSV, 1525 mm genişliğindeki şaside 48 mm çatallar kullanır ve 223 kg ağırlığındadır; RVV1000-DSV ise 1475 mm genişliğindeki şaside 950 mm'ye kadar açılabilen 30 mm dövme çatallar kullanır ve 294 kg ağırlığındadır. Destek ayaklı yapının karşılığı genişliktir: istif makinesi, 800 mm çatallarla 2065 ila 2072 mm, 1060 mm çatallarla ise yaklaşık 2315 ila 2322 mm çalışma koridoruna ihtiyaç duyar.

Tipik uygulamalar

Kapalı kızaklar üzerindeki makine kaidelerini, kaynaklı şasileri ve elektrik panolarını taşıyan makine üreticileri ve atölyeler; kızaklar üzerindeki varilleri ve IBC'leri taşıyan kimya ve gıda tesisleri; kapalı tabanlı veya tek kullanımlık paletlerin bulunduğu ithalat depoları; ahşap takozlar üzerindeki panel istiflerini ilk raf seviyesine veya bir makine tablasına kaldıran sac işleme ve doğrama atölyeleri.

Tasarım ve güvenli kullanım

• 1300 mm (500 kg) veya 1250 mm (1000 kg) net açıklığa sahip geniş aralıklı destek ayakları; toplam genişlik 1525 veya 1475 mm
• 800 mm uzunluğunda ayarlanabilir dövme çatallar, alternatif olarak 1060 mm; çatal açıklığı 200–745 mm (500 kg) veya 200–950 mm (1000 kg); indirilmiş çatal yüksekliği 70 mm
• El veya ayak kumandalı hidrolik kaldırma; strok başına kaldırma 500 kg modelde 23 / 25 mm, 1000 kg modelde ise 20 / 22 mm; elle kumandalı indirme
• Rijit çelik direk ve şasi; metal örgü koruyucu, operatörü kaldırma zincirlerinden ayırır; tekerlek koruyucuları ve park freni; yük altındayken direğin altında 30 mm zemin açıklığı
• 500 mm yük merkezinde nominal kapasite; her iki çatalı aynı açıklığa ayarlayın, yükü ayakların arasında tutun ve çatallar indirilmiş durumdayken hareket edin

Teknik genel bakış

• Modeller: RVV500-DSV, RVV1000-DSV
• Ürün ailesi: Manuel İstif Makineleri (destek ayakları, ayarlanabilir dövme çatallar)
• Yük kapasitesi: 500 mm yük merkezinde 500 kg / 1000 kg
• Kaldırma yüksekliği: 1600 mm
• İndirilmiş çatal yüksekliği: 70 mm
• Direk yüksekliği, indirilmiş / uzatılmış: 1990 / 1990 mm (500 kg); 2070 / 2105 mm (1000 kg)

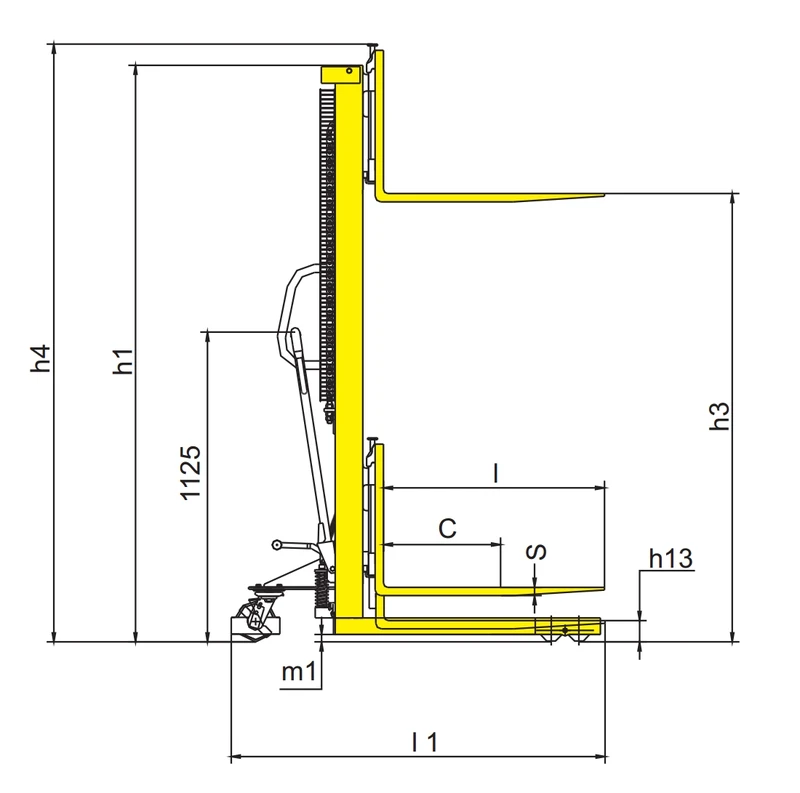

• Çatal ölçüleri (s/e/l): 48 / 100 / 800 (1060) mm (500 kg); 30 / 100 / 800 (1060) mm (1000 kg)
• Toplam çatal açıklığı: 200–745 mm (500 kg); 200–950 mm (1000 kg)
• Destek ayakları arasındaki net açıklık: 1300 mm (500 kg); 1250 mm (1000 kg)

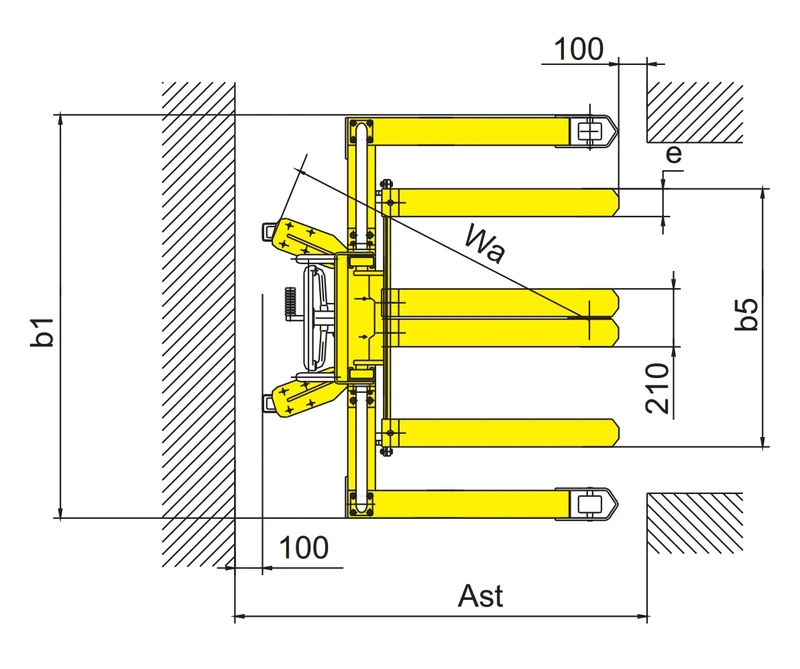

• Toplam uzunluk x genişlik: 1350 (1610) x 1525 mm (500 kg); 1350 (1610) x 1475 mm (1000 kg)
• Çalışma koridoru, enine 1000 x 1200 mm palet: 2065 (2315) mm (500 kg); 2072 (2322) mm (1000 kg)
• Dönüş yarıçapı: 1220 (1470) mm (500 kg); 1235 (1485) mm (1000 kg)
• Strok başına kaldırma, yüklü / yüksüz: 23 / 25 mm (500 kg); 20 / 22 mm (1000 kg)
• Çalışma ağırlığı: 223 kg (500 kg); 294 kg (1000 kg)

Ürün broşürü ve ölçü çizimi bu sayfadan indirilebilir.
