GIS GP ATEX patlamaya dayanıklı elektrikli zincirli caraskal
Şunlara göre tasarlanmış ve test edilmiştir: EN 14492-2
Kataloğa dön

GIS GP ATEX Patlamaya Dayanıklı Elektrikli Zincirli Caraskal 100–6300 kg

SKU kökü: GIS-GP-ATEX | Pazar: TR | Yerel ayar: tr
Fiyat Caraskalınızı aşağıda yapılandırın — seçimlerinize göre fiyat, ağırlık ve sevkiyat bilgileri anlık olarak güncellenir.
Broşür Broşür Anket Kullanım talimatları CE beyanı Zincir haznesi GP ATEX çizimi GP ATEX yedek parçaları
Kategoriler: Elektrikli Zincirli Caraskallar
Etiketler: Elektrikli Caraskallar, Atölye Vinçleri
Miktar bazlı fiyatlandırma — %12 oranına kadar tasarruf edin İndirim, sepet ara toplamı üzerinden otomatik olarak hesaplanır.
Miktarİndirim
1 adet —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

Bu sipariş en az iki ürün kategorisinden ürünleri bir araya getirdiğinde (ör. bir caraskal + bir pergel vinç) +%3 paket kampanyası uygulanır. Miktar bazlı fiyatlandırmayla birlikte toplam tasarruf %15 oranına ulaşabilir.

Caraskalınızı yapılandırın

Kapasiteyi, açıklığı ve seçenekleri belirleyin. Fiyat, ağırlık ve nakliye bilgileri anlık olarak güncellenir.

Adım 0 — zorunlu

Bu caraskalı nasıl kullanacaksınız?

En yakın seçeneği belirleyin. Her çalışma sınıfının kendine özgü bir kapasite aralığı vardır: kullanım ağırlaştıkça anma yükü düşer. Gerçek kullanım koşullarınızdan daha hafif bir sınıf seçmek üretici garantisini geçersiz kılar ve motor arızası riski oluşturur. Emin değilseniz, beklenen en yüksek sınıfı — gerçekte ihtiyacınız olan caraskalı — seçin.

1 Kaldırma kapasitesi — kg
2 Kaldırma yüksekliği — m
3 ATEX koruma seviyesi

Tesisinizin bölge sınıflandırmasına uygun modeli seçin (2014/34/EU direktifi, ekipman grubu II, kategori 3). Toz korumalı GP D, Zone 22'yi (yanıcı tozlar) kapsar. Gaz korumalı GP G, Zone 2 patlayıcı gaz ortamlarını kapsar ve Zone 22 toz korumasını da içerir; sahada 4–10 bar basınçlı hava beslemesi gerektirir. Her iki model de IP65, Klixon sıcaklık denetimi, dişli limit şalteri ve Ex kablo rakorları içerir.

4 Güç beslemesi

ATEX caraskallar yalnızca 3 fazlı şebeke için üretilir — atölye standardı 3 × 400 V'tur. Patlamaya karşı korumalı uygulamada 1 fazlı sürümler mevcut değildir.

5 Kaldırma hızı

Tek hızlı (N), standart 8 m/min caraskaldır. Yavaş (NL), daha hassas konumlandırma için hızı yarıya indirir. NF, iki hızlı kontrol sağlar. SF, hızı iki katına çıkarır ancak kapasiteyi yarıya indirir.

6 Askı şaryosu (GHF / GMF)

Caraskalın bir I kiriş boyunca hareket etmesi için opsiyonel GIS askı şaryosu. GHF manuel olup elle itilir ve elektrik donanımı içermez; standart olarak her iki ATEX versiyonunda da kullanılmasına izin verilir. GMF motorludur ve caraskal ile aynı ATEX versiyonunda (D veya G) teslim edilir. Gaza karşı korumalı versiyonda aşırı basınç izleme sistemi şaryo üzerinde bulunur ve caraskal ile ortak kullanılır.

7 Başlık genişliği (kiriş genişliği)

Şaryonun üzerinde hareket ettiği I-kiriş / monoray flanşının genişliği. Standart aralıklar fabrikadan ek ücret olmadan sevk edilir; daha geniş kirişler için destek cıvatası veya karşı ağırlık bağlantı ücreti uygulanabilir. Kirişinizin flanşını (üst yatay kenar) milimetre cinsinden ölçün.

8 Askı

Göz cıvatalı askı, standart sabit bağlantıdır. Kancalı askı, yeniden kablolama yapmadan caraskalı şaryolar arasında değiştirmenize olanak tanır.

9 Zincir torbası / haznesi

Zincir haznesi, kaldırma hareketi sırasında boştaki zinciri toplar. Plastik en ekonomik seçenektir; tekstil torbalar daha fazla zincir kapasitesi sunar, MF (sac çerçeveli) versiyonlar ise alçak tavan mesafeli kurulumlarda yapı yüksekliğini azaltır.

10 Dişli limit şalteri

3 fazlı modellerde standart redüktörlü limit şalteri dahildir. Çift acil durdurma, yedekli ikinci bir kapatma işlevi ekler. Yüksek kurulumlarda harici limit durdurucuları gereklidir ve bunlar yalnızca tekstil zincir torbasıyla çalışır.

11 Gerilim / sertifikasyon

Standart AB gerilimleri dahildir. Özel gerilim, standart dışı motor sargılarını kapsar. CSA/CUS uygulaması, Kuzey Amerika sertifikalarını ekler (yalnızca 60 Hz).

12 Kumanda şalteri / askılı kumanda

Gaz korumalı (G) versiyon için ATEX sertifikalı sarkıt kumanda gereklidir. Toz korumalı (D) versiyonda GIS standart IP65 sarkıt kumanda çoğu Zone 22 alanı için yeterlidir; ATEX sarkıt kumanda yükseltme seçeneği olarak sunulmaya devam eder.

13 Kumanda kablosu uzunluğu

Kaldırma yüksekliğine uygun standart kablo, GIS katalog uzunluğundadır (2 düğmeli: kaldırma yüksekliği − 1.2 m; 4 düğmeli: kaldırma yüksekliği − 1 m). Farklı bir uzunluğa ihtiyacınız varsa (ör. çok katlı kurulumlar) sürgüyü hareket ettirin veya 2 ile 60 m arasında herhangi bir değer girin. Uzunluğunuz 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m kaldırma yüksekliği için belirlenen standarda uyuyorsa katalog kademe fiyatları uygulanır; aksi takdirde temel set + metre başına ücret uygulanır.

14 Emniyet mandallı yük kancası

Standart yük kancasını emniyet mandallı kanca ile değiştirir (mandal ve daha yüksek emniyet katsayısı). Bazı inşaat ve eğlence sektörü sahalarında zorunludur.

15 İkinci fren

Kaldırma uygulamalarında (eğlence sektörü, insan kaldırma) ek güvenlik için yedekli bir fren ekler.

16 İşletim verileri sayacı

Kestirimci bakım için çalışma saatlerini / çevrimlerini izler. 42 V kumanda gerilimi gerektirir (standart 3 fazlı modeller).

17 Emniyetli radyo uzaktan kumanda

Emniyetli radyo uzaktan kumanda yalnızca toz korumalı (D) versiyon için sunulur; gaz korumalı versiyon ATEX kablolu sarkıt kumanda ile çalıştırılır.

İhtiyaçlarınıza özel bir teklif mi istiyorsunuz?

Gereksinimlerinizi teklif formu üzerinden bize iletin — bu ürün forma önceden eklenecek ve tek bir talebe daha fazla ürün ekleyebileceksiniz.

Fiyat teklifi isteyin

GIS GP ATEX, kendini kanıtlamış GIS GP elektrikli zincirli caraskalın 2014/34/EU Direktifi kapsamında tanımlanan tehlikeli alanlara yönelik patlamaya dayanıklı modelidir. Zone 22 (yanıcı tozlar) için toza karşı korumalı GP D modelini veya Zone 2 (patlayıcı gaz atmosferleri; Zone 22 toz koruması da dâhildir) için gaza karşı korumalı GP G modelini seçebilirsiniz. Her caraskal; AT uygunluk beyanı, kullanım talimatlarının ATEX eki ve muayene belgesiyle birlikte teslim edilir.

Başlıca özellikler

  • AT uygunluk beyanıyla birlikte ATEX 2014/34/EU Direktifi'ne göre sertifikalıdır — ekipman grubu II, kategori 3

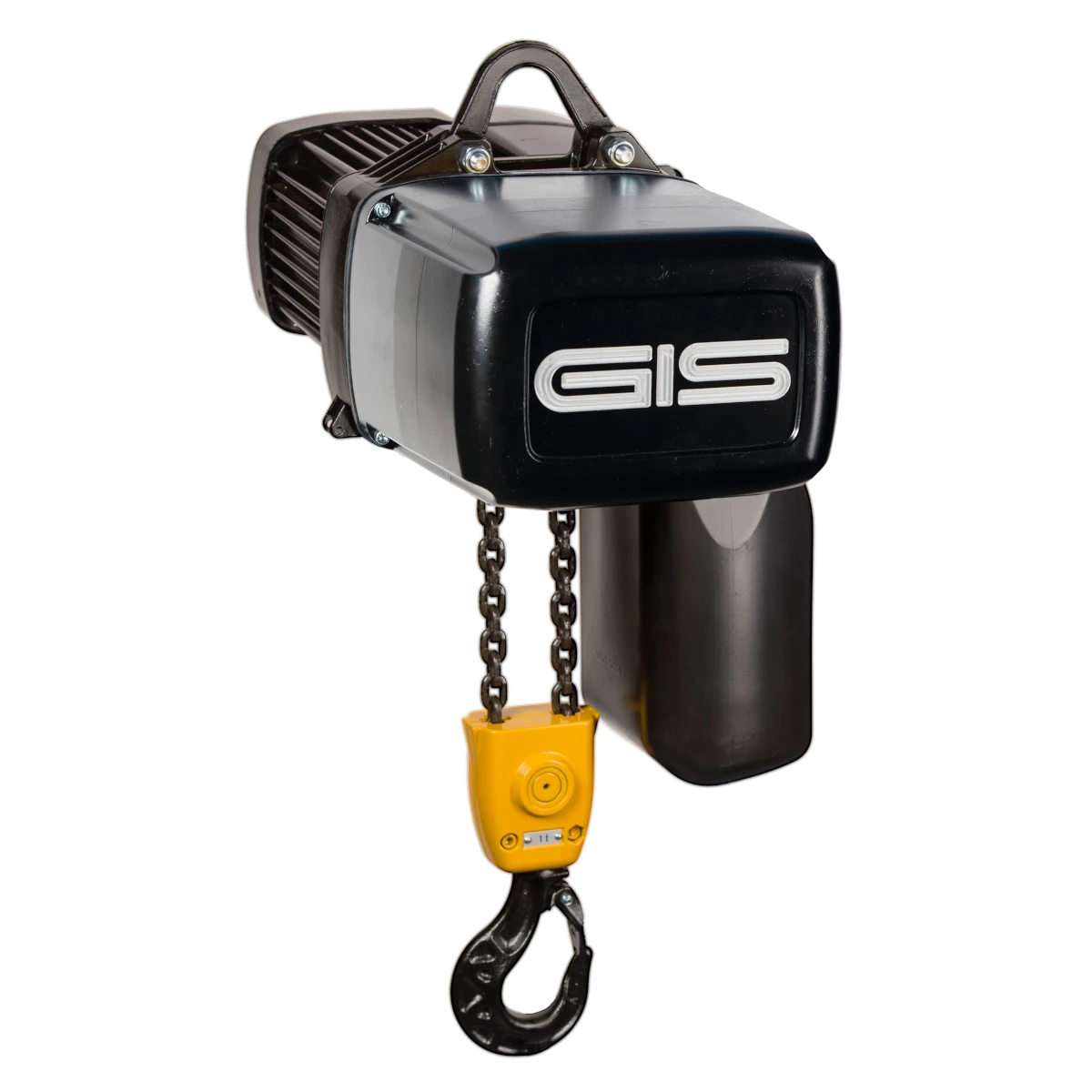

  • Zone 22 için toza karşı korumalı GP D: II 3D Ex tc IIIA T130 °C Dc — IP65 gövde, Klixon sıcaklık izleme sistemi, dişli limit şalteri, Ex kablo rakorları ve siyah kapaklar

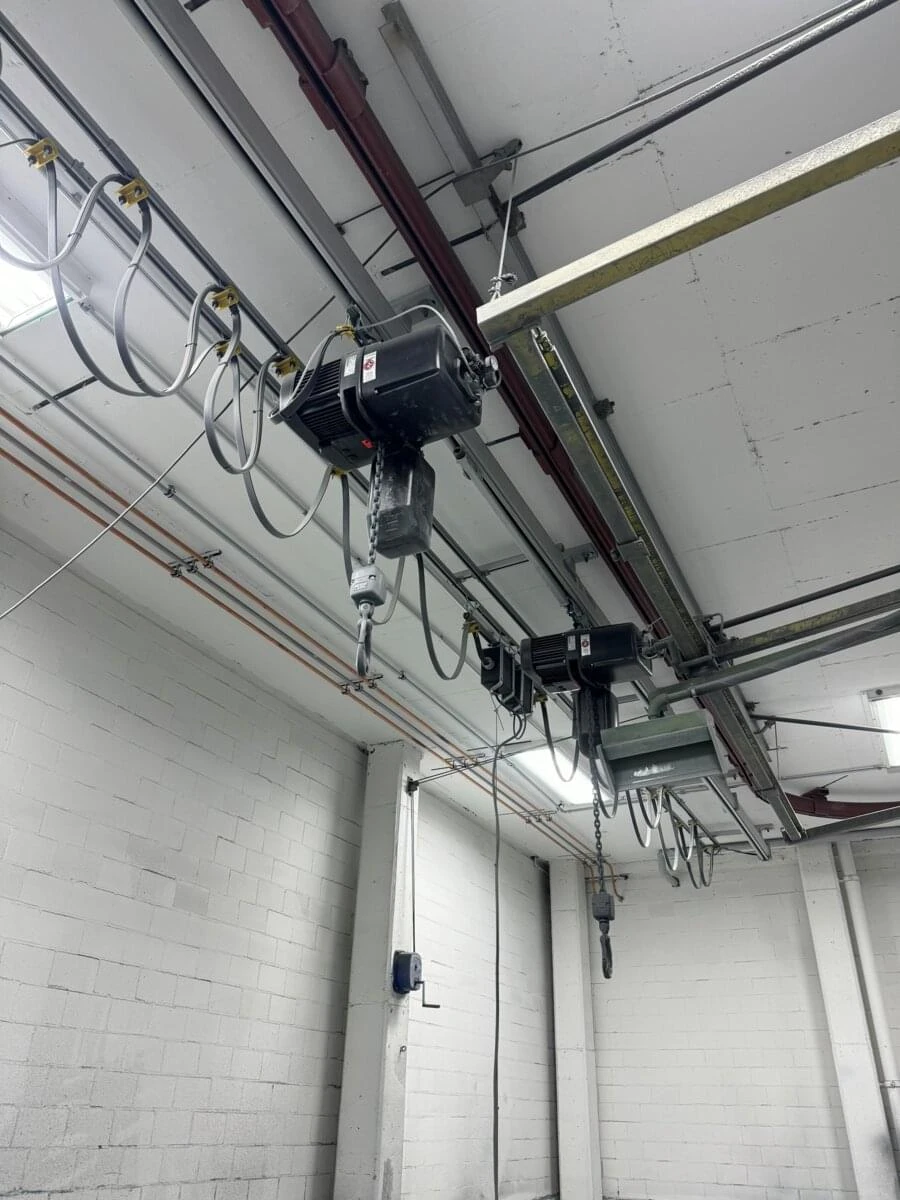

  • Zone 2 ve 22 için gaza karşı korumalı GP G: ek olarak II 3G Ex pzc IIA T3 Gc — gövde içindeki 0,4 bar aşırı basınç; gaz, buhar veya sisin içeri girmesini önler. Hava beslemesinin kesilmesi durumunda basınç izleme sistemi kumanda gerilimini anında keser
  • Gaza karşı korumalı model için kullanım yerinde 4–10 bar basınçlı hava beslemesi gereklidir (takılabilir 6 mm hortum bağlantısı)
  • 100–6300 kg tam GIS GP yük kapasitesi aralığı (GP250–GP2500 gövdeler), 3–60 m kaldırma yüksekliği ve M3–M7 çalışma sınıfları
  • Manuel (GHF) veya motorlu (GMF) şaryo — motorlu şaryo, caraskalla aynı ATEX uygulamasında sunulur; gaza karşı korumalı modelde ortak aşırı basınç izleme sistemi kullanılır
  • ATEX sertifikalı kumanda butonu (acil durdurmalı, 2 veya 4 düğmeli); GIS standart IP65 kumanda butonu, birçok Zone 22 toz uygulaması için yeterlidir
  • Toza karşı korumalı model için emniyetli radyo uzaktan kumanda seçeneği
  • Seçenekler: ikinci fren, haricî limit şalterleri, kancalı askı, çalışma verisi sayacı, özel gerilimler ve CSA/CUS uygulaması
  • 2006/42/EC Makine Direktifi'ne uygundur

Teknik genel bakış

  • Model / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
  • Ürün ailesi: Elektrikli zincirli caraskallar
  • Yük kapasitesi: 100–6300 kg
  • Kaldırma yüksekliği: 3–60 m
  • ATEX işaretlemesi (D): II 3D Ex tc IIIA T130 °C Dc
  • ATEX işaretlemesi (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
  • Çalışma sınıfı: M3–M7 (ISO 4301-1 / FEM)
  • Güç beslemesi: 3 × 400 V / 3 × 230 V, 50 Hz (yalnızca 3 faz)
  • Koruma sınıfı: IP65
  • Tipik kullanım alanları: kimya ve petrokimya tesisleri, boya atölyeleri, un fabrikaları ve tahıl siloları, ahşap tozu bulunan alanlar, atık su arıtma tesisleri ve gaz elleçleme uygulamaları

Yük kapasitesini, kaldırma yüksekliğini, çalışma sınıfını, hız profilini, ATEX koruma seviyesini, şaryoyu ve diğer seçenekleri çevrim içi yapılandırabilir; ardından caraskalı sepetinize veya fiyat teklifi listenize ekleyebilirsiniz. Her yapılandırma, güncel GIS fabrika fiyat listesine göre fiyatlandırılır.
