GIS GPFU Frekans İnvertörlü Elektrikli Zincirli Caraskal 100–2500 kg
Fiyat
Caraskalınızı aşağıda yapılandırın — seçimlerinize göre fiyat, ağırlık ve sevkiyat bilgileri anlık olarak güncellenir.
Kategoriler:
Elektrikli Zincirli Caraskallar
Etiketler:
Elektrikli Caraskallar,
Atölye Vinçleri
Miktar bazlı fiyatlandırma — %12 oranına kadar tasarruf edin
İndirim, sepet ara toplamı üzerinden otomatik olarak hesaplanır.
| Miktar | İndirim |
|---|---|
| 1 adet | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
Bu sipariş en az iki ürün kategorisinden ürünleri bir araya getirdiğinde (ör. bir caraskal + bir pergel vinç) +%3 paket kampanyası uygulanır. Miktar bazlı fiyatlandırmayla birlikte toplam tasarruf %15 oranına ulaşabilir.
Caraskalınızı yapılandırın
Kapasiteyi, açıklığı ve seçenekleri belirleyin. Fiyat, ağırlık ve nakliye bilgileri anlık olarak güncellenir.
Adım 0 — zorunlu
Bu caraskalı nasıl kullanacaksınız?
En yakın seçeneği belirleyin. Her çalışma sınıfının kendine özgü bir kapasite aralığı vardır: kullanım ağırlaştıkça anma yükü düşer. Gerçek kullanım koşullarınızdan daha hafif bir sınıf seçmek üretici garantisini geçersiz kılar ve motor arızası riski oluşturur. Emin değilseniz, beklenen en yüksek sınıfı — gerçekte ihtiyacınız olan caraskalı — seçin.
Yapılandırmanızı kaydedin
Paylaşılabilir bir bağlantı alın, PDF'yi kendinize e-posta ile gönderin; yapılandırmayı da sistemimizde kaydedelim. Herhangi bir içerik gönderilmeden önce e-posta adresinizi kısa bir kodla doğrularız.
Konfigürasyon sıfırlansın mı?
Tüm opsiyon seçimleri (çalışma sınıfı, kapasite, kaldırma hızı, şaryo, opsiyonlar…) varsayılan değerlerine dönecektir. Mevcut miktarınız ve teslimat adresiniz korunacaktır. Bu işlem geri alınamaz.
İhtiyaçlarınıza özel bir teklif mi istiyorsunuz?
Gereksinimlerinizi teklif formu üzerinden bize iletin — bu ürün forma önceden eklenecek ve tek bir talebe daha fazla ürün ekleyebileceksiniz.
GIS GPFU, kendini kanıtlamış GIS GP elektrikli zincirli caraskalın frekans invertörlü versiyonudur. Standart bir caraskal iki sabit hız arasında geçiş yaparken GPFU, kademesiz olarak hızlanır ve yavaşlar. Bu özellik; yüksek çevrim sayısı, hassas konumlandırma veya hassas yüklerin sarsıntısız taşınması gereken uygulamalar için idealdir.
Başlıca özellikler
- Dört kutuplu statoru tahrik eden entegre frekans invertörü: GP 250/500 FU gövdelerinde 2,2 kW, GP 1000 FU modelinde 3,7 kW. Her iki hız kademesi de elektronik olarak oluşturulur (15–87 Hz).
- Yumuşak kalkış ve yumuşak duruş; yük, zincir ve çelik konstrüksiyon üzerindeki zorlanmayı azaltır ve yük salınımını en aza indirir.
- 9,6 m/dk'ya kadar kaldırma hızı (N FU, tek zincir kolu); en yüksek hız aralığında standart çift hızlı caraskaldan yaklaşık %20 daha hızlıdır.
- Hızlanma rampaları ve her iki hız, fabrikada veya devreye alma sırasında ayrı ayrı ayarlanabilir.
- Yüksek anahtarlama sıklığı ve çok vardiyalı çalışma için tasarlanmıştır. Tüm kapasite/zincir kolu kombinasyonları A7/M7 görev sınıfına kadar kataloglanmıştır; 200 çevrim/%60 ED gibi zorlu bir çalışma değeri talep üzerine sunulur.
- Radyo frekansı parazit filtresiyle EN 61000 EMC direktifinin endüstriyel sektör gerekliliklerine (Sınıf A) uygundur.
- Standart GIS kumanda sarkacı veya kablosuz uzaktan kumanda üzerinden iki aşamalı buton kontrolü sağlar; operatör için özel eğitim gerekmez.
- IP65 koruma sınıfı, F yalıtım sınıfı ve DIN 15401 standardına uygun yük kancası.
- Manuel (GHF) veya motorlu (GMF) şaryo seçeneği mevcuttur; yalnızca 3 fazlı şebeke beslemesiyle çalışır.
- GP 1600 FU ve GP 2500 FU modelleri; 6300 kg'a kadar kapasite, 5,5 kW invertör ve fren direnciyle talep üzerine sunulur.
- 2006/42/EC Makine Direktifi'ne uygundur.
Teknik genel bakış
- Model / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
- Ürün ailesi: Elektrikli zincirli caraskallar
- Yük kapasitesi: 100–2500 kg
- Kaldırma yüksekliği: 3–60 m
- Kaldırma hızı: 15–87 Hz aralığında kademesiz olarak tek zincir kolunda 9,6 m/dk'ya, çift zincir kolunda 4,8 m/dk'ya kadar
- Görev sınıfı: M3–M7 (ISO 4301-1 / FEM); FU çalışma aralığı standart GP modelinden bir görev sınıfı daha katıdır.
- Güç kaynağı: 3 × 400 V / 3 × 230 V, 50 Hz (yalnızca 3 faz)
- Koruma sınıfı: IP65

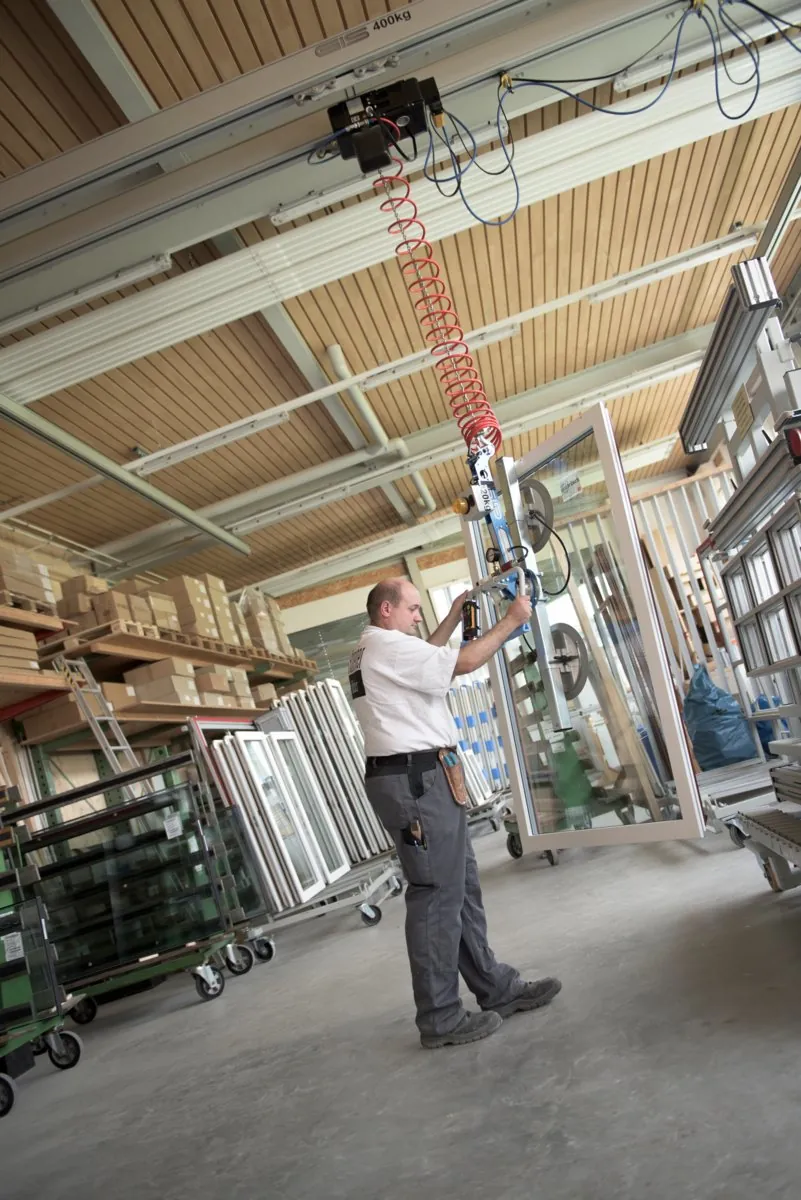

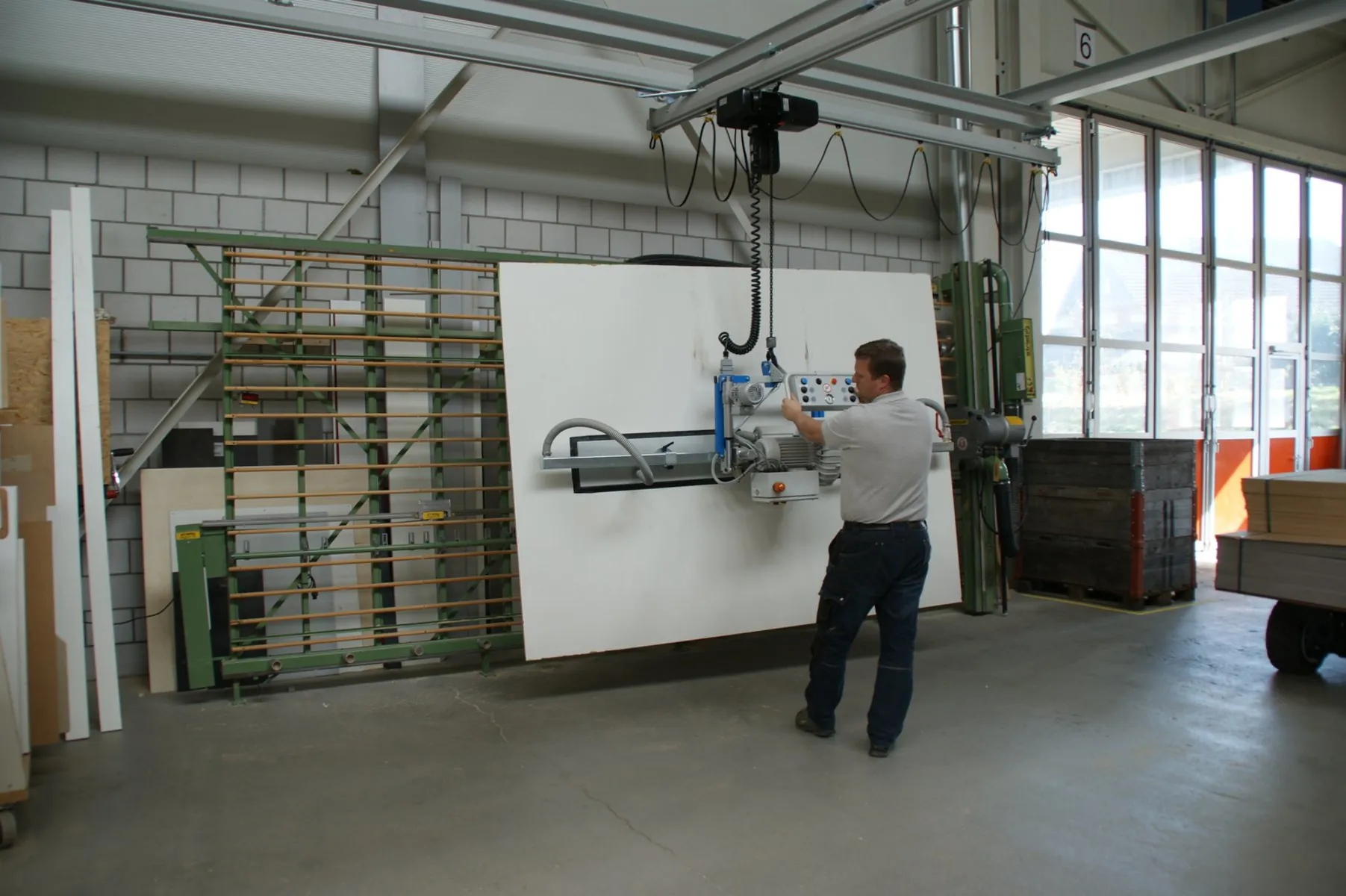

- Tipik kullanım alanları: montaj hatları, otomasyonlu üretim, kalıp ve pres takımlarının hassas taşınması, cam ve hassas yüklerin elleçlenmesi, çok vardiyalı lojistik operasyonları
Kapasiteyi, kaldırma yüksekliğini, görev sınıfını, hız profilini, şaryoyu ve diğer seçenekleri çevrim içi yapılandırabilir; ardından caraskalı sepetinize veya teklif listenize ekleyebilirsiniz. Her yapılandırma, güncel GIS fabrika fiyat listesi esas alınarak fiyatlandırılır.
Teknik özellikler
| Model | Kapasite (görev sınıfı) | Kaldırma hızı (N FU) | Net ağırlık (3 m kaldırma yüksekliği) |
|---|---|---|---|
| GP 250 FU — tek zincir kolu | M3'te 320 kg / M5'te 200 kg | 2,4–9,6 m/dk | 25 kg |
| GP 250 FU — çift zincir kolu | M3'te 630 kg / M5'te 400 kg | 1,2–4,8 m/dk | 26 kg |
| GP 500 FU — tek zincir kolu | M3'te 630 kg / M5'te 400 kg | 2,4–9,6 m/dk | 29 kg |
| GP 500 FU — çift zincir kolu | M3'te 1250 kg / M5'te 800 kg | 1,2–4,8 m/dk | 30 kg |
| GP 1000 FU — tek zincir kolu | M3'te 1250 kg / M5'te 800 kg | 2,4–9,6 m/dk | 66 kg |
| GP 1000 FU — çift zincir kolu | M3'te 2500 kg / M5'te 1600 kg | 1,2–4,8 m/dk | 70 kg |
NL FU profilleri, daha hassas konumlandırma için hızları yarıya düşürür: tek zincir kolunda 1,2–6,9 m/dk, çift zincir kolunda 0,6–3,5 m/dk. FU kapasite aralığı, standart GP caraskala göre bir görev sınıfı daha katıdır; buna karşılık tüm kombinasyonlar A7/M7 sınıfına kadar kataloglanmıştır. İnvertör değerleri: GP 250/500 FU için 2,2 kW, GP 1000 FU için 3,7 kW; 15–87 Hz ve EN 61000 Sınıf A standardına uygun radyo frekansı parazit filtresi. 6300 kg'a kadar GP 1600/2500 FU modelleri talep üzerine sunulur. Değerler 9510.9203.5, 9511.9208.5 ve 9515.9209.5 numaralı teknik veri sayfalarına dayanmaktadır.
Ne için kullanılır
- Çalışma istasyonlarında, pergel vinçlerde/portal vinçlerde ve monoraylarda tekrarlı kaldırma için elektrikli caraskal.
- Sık çevrimli üretim hatları, montaj ve bakım.
- Makine imalatı sistemlerine entegrasyon.
Seçim yapmadan önce kontrol edin
- Gerçek çevrim sıklığına uygun WLL ve çalışma sınıfı
- Kaldırma yüksekliği ve kanca hareket mesafesi
- Hassas konumlandırma için hız ve çift hız
- Şaryo (manuel/elektrikli) ve kiriş profili
- Gerilim ve kumanda (42 V düşük gerilimli askılı kumanda, radyo)
- Ortam: toz, nem, sıcaklık
Uygun olmayan kullanımlar
- Zemindeki paletler
- Patlayıcı ortamlar — pnömatik ATEX caraskallar kullanın
- Uygun koruma sınıfı olmadan dış mekân kullanımı
Sipariş vermeden önce Teknik kontrol — sipariş öncesinde birkaç parametreyi ve uyumluluğu sizinle birlikte teyit ederiz.
Doğru konfigürasyonu teyit etmek için size şunları soracağız:
- En ağır yük nedir ve saatte/günde kaç kez kaldırılacaktır? Çalışma sınıfı (FEM/ISO), çevrim sıklığına uygun olmalıdır; aksi takdirde caraskal aşırı ısınır ve hızla aşınır. Model seçiminde yalnızca WLL hiçbir zaman yeterli değildir.
- Kaldırma yüksekliği (kanca hareket mesafesi) ve kiriş/kanca ile yük arasındaki mevcut düşey boşluk nedir? Zincir uzunluğu kanca hareket mesafesini karşılamalıdır; caraskal + şaryo + kanca yüksekliği, komple tertibat üzerinden ölçülen mevcut düşey boşluğa sığmalıdır.
- Sertifikalı bir askı noktası mevcut mu: kiriş, pergel vinç, portal vinç, vinç yolu? Kiriş profili (IPE/HEA/HEB) ve flanş genişliği/kalınlığı nedir? Askı noktası olmadan caraskal kullanılamaz; şaryo flanşa uygun olmalı ve kiriş yükü taşımalıdır.
- Mevcut güç kaynağı nedir: 3×400 V, 230 V, frekans; veya basınçlı hava (caraskaldaki basınç ve debi)? Elektrikli veya pnömatik seçimini belirler; tek faz kapasiteyi sınırlar; kompresördeki hava basıncı, caraskaldaki basınç değildir.
Kaçınılması gereken yaygın hatalar
- Asla yalnızca WLL değerine göre seçim yapmayın — görev çevrimi, baş mesafesi, güç kaynağı ve kiriş geometrisi genellikle modeli belirler.
- Açıkça buna uygun tasarlanmadığı sürece yandan çekmeye izin verilmez.
Hazır bulundurmanız faydalı olacak bilgiler: Kütle/ağırlık merkezi (COG) · Kanca hareket yolu · Saat başına çevrim, günlük çalışma saati · Kiriş profili ve flanş genişliği · Voltaj · Konumun fotoğrafı
Özellikler
| Yük kapasitesi | 100–2500 kg |
|---|---|
| Kaldırma yüksekliği | 3–60 m |
| Kaldırma hızı | 9.6 m/min'e kadar (kademesiz, 15–87 Hz) |
| Çalışma sınıfı (iso/fem) | M3–M7 (A3–A7) |
| Koruma sınıfı | IP65 |
| Marka | GIS |
| Uygunluk | Makine Direktifi: 2006/42/EC |
| GIS Modeli | GPFU |
| Model | Kapasite (çalışma sınıfı) | Kaldırma hızı (N FU) | Ölü ağırlık (3 m kaldırma yüksekliği) |
|---|---|---|---|
| GP 250 FU — 1 kol | 320 kg @ M3 / 200 kg @ M5 | 2.4–9.6 m/min | 25 kg |
| GP 250 FU — 2 kol | 630 kg @ M3 / 400 kg @ M5 | 1.2–4.8 m/min | 26 kg |
| GP 500 FU — 1 kol | 630 kg @ M3 / 400 kg @ M5 | 2.4–9.6 m/min | 29 kg |
| GP 500 FU — 2 kol | 1250 kg @ M3 / 800 kg @ M5 | 1.2–4.8 m/min | 30 kg |
| GP 1000 FU — 1 kol | 1250 kg @ M3 / 800 kg @ M5 | 2.4–9.6 m/min | 66 kg |
| GP 1000 FU — 2 kol | 2500 kg @ M3 / 1600 kg @ M5 | 1.2–4.8 m/min | 70 kg |
NL FU profilleri, daha hassas konumlandırma için hızları yarıya düşürür (1.2–6.9 / 0.6–3.5 m/min). FU kapasite aralığı, standart GP caraskala kıyasla bir çalışma sınıfı daha katı gerekliliklere tabidir; buna karşılık tüm kombinasyonlar A7/M7 seviyesine kadar kataloglanmıştır. Frekans invertörü: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, EN 61000 class A standardına uygun radyo parazit filtresi. 6300 kg'a kadar GP 1600/2500 FU talep üzerine sunulur. Değerler 9510.9203.5 / 9511.9208.5 / 9515.9209.5 teknik veri sayfalarına dayanmaktadır.
