GIS GPH Handy Manuel Kumanda Kollu Elektrikli Zincirli Caraskal 100–500 kg
Fiyat
Caraskalınızı aşağıda yapılandırın — seçimlerinize göre fiyat, ağırlık ve sevkiyat bilgileri anlık olarak güncellenir.
Kategoriler:
Elektrikli Zincirli Caraskallar
Etiketler:
Elektrikli Caraskallar,
Atölye Vinçleri
Miktar bazlı fiyatlandırma — %12 oranına kadar tasarruf edin
İndirim, sepet ara toplamı üzerinden otomatik olarak hesaplanır.
| Miktar | İndirim |
|---|---|
| 1 adet | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
Bu sipariş en az iki ürün kategorisinden ürünleri bir araya getirdiğinde (ör. bir caraskal + bir pergel vinç) +%3 paket kampanyası uygulanır. Miktar bazlı fiyatlandırmayla birlikte toplam tasarruf %15 oranına ulaşabilir.
Caraskalınızı yapılandırın
Kapasiteyi, açıklığı ve seçenekleri belirleyin. Fiyat, ağırlık ve nakliye bilgileri anlık olarak güncellenir.
Adım 0 — zorunlu
Bu caraskalı nasıl kullanacaksınız?
En yakın seçeneği belirleyin. Her çalışma sınıfının kendine özgü bir kapasite aralığı vardır: kullanım ağırlaştıkça anma yükü düşer. Gerçek kullanım koşullarınızdan daha hafif bir sınıf seçmek üretici garantisini geçersiz kılar ve motor arızası riski oluşturur. Emin değilseniz, beklenen en yüksek sınıfı — gerçekte ihtiyacınız olan caraskalı — seçin.
Yapılandırmanızı kaydedin
Paylaşılabilir bir bağlantı alın, PDF'yi kendinize e-posta ile gönderin; yapılandırmayı da sistemimizde kaydedelim. Herhangi bir içerik gönderilmeden önce e-posta adresinizi kısa bir kodla doğrularız.
Konfigürasyon sıfırlansın mı?
Tüm opsiyon seçimleri (çalışma sınıfı, kapasite, kaldırma hızı, şaryo, opsiyonlar…) varsayılan değerlerine dönecektir. Mevcut miktarınız ve teslimat adresiniz korunacaktır. Bu işlem geri alınamaz.
İhtiyaçlarınıza özel bir teklif mi istiyorsunuz?
Gereksinimlerinizi teklif formu üzerinden bize iletin — bu ürün forma önceden eklenecek ve tek bir talebe daha fazla ürün ekleyebileceksiniz.

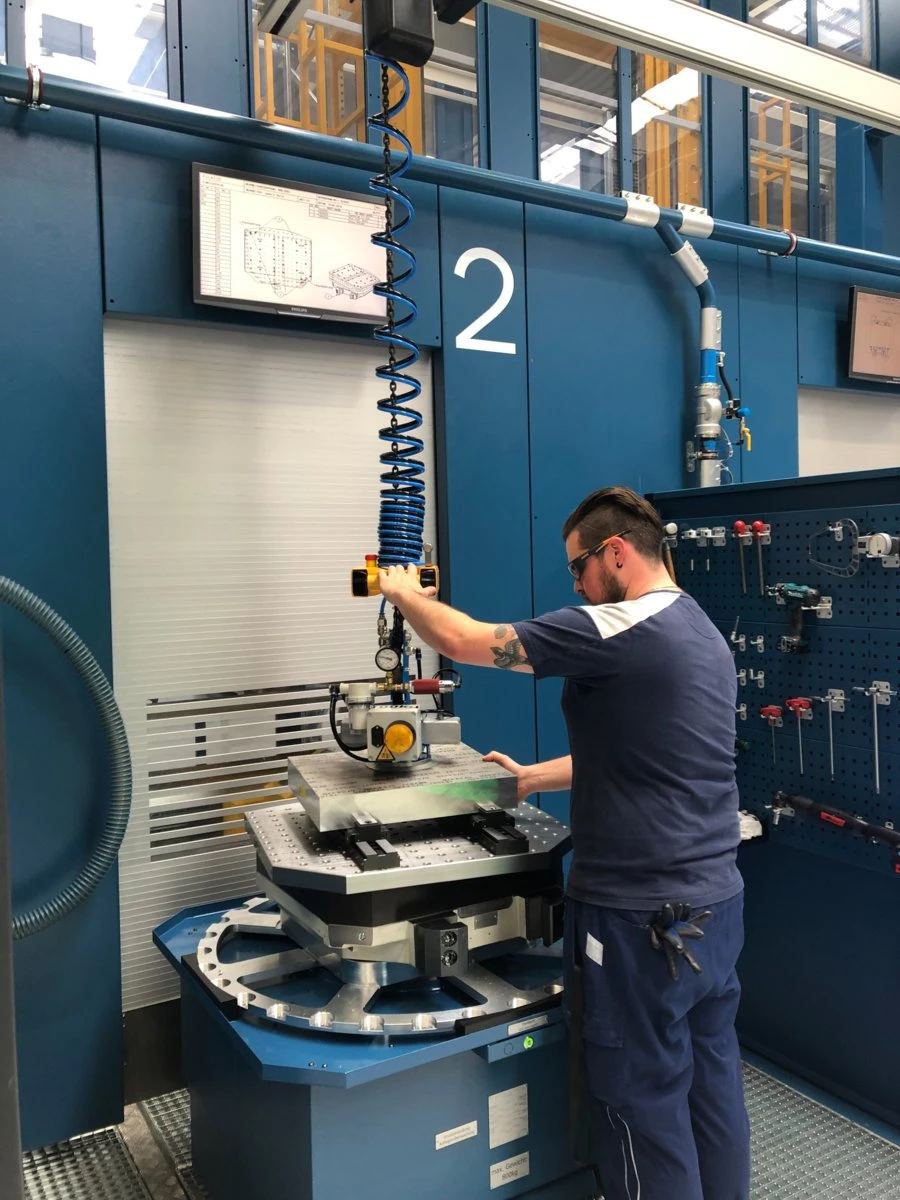

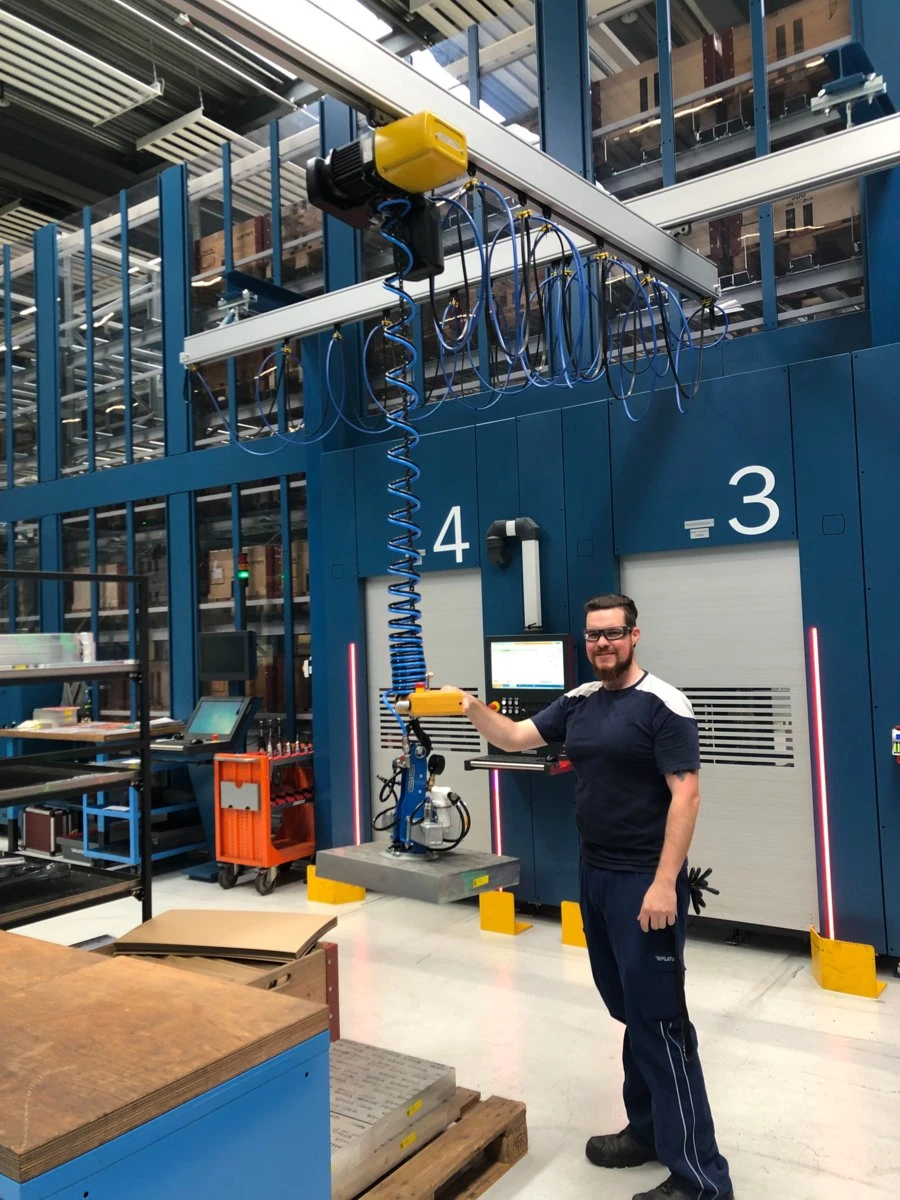

GIS Handy GPMH 250 ve GPH 500 modellerinde kumanda kolu doğrudan yük zinciri koluna monte edilmiştir. Operatör, taşınan yükü yönlendirirken caraskalı tek eliyle çalıştırabilir. Bu özellik, iş istasyonlarında hızlı ve hassas malzeme taşıma uygulamaları için idealdir. Kumanda kolu zincirin ucunda bulunduğundan ilave bir gerilim gidericiye gerek yoktur ve zincir hassas biçimde yönlendirilebilir.
Öne çıkan özellikler
- Kumanda kolu zincirin ucuna sabitlenmiştir; operatör yükü yönlendirirken kaldırma işlemini TEK elle kontrol eder. Askılı kumanda veya kumanda kablosu gerekmez.
- Sağ ve sol elini kullanan operatörler için uygundur; kumanda bileziği her zaman başlangıç konumuna geri döner.
- GPMH 250: GPM 250 mini caraskal temel alınmıştır; 250 kg'a kadar yük kapasitesi, 3 m standart kaldırma yüksekliği ve yalnızca 19 kg öz ağırlık.
- GPH 500: GP 500 temel alınmıştır; 500 kg'a kadar yük kapasitesi, 4 m standart kaldırma yüksekliği, 25 kg öz ağırlık ve A7/M7 (3 vardiya) görev sınıfına kadar katalog seçeneği.
- Hız profilleri: standart iki hızlı NF 8/2 m/dak ve yarı yük kapasitesinde hızlı SF 16/4 m/dak. GPH 500 ayrıca tek hızlı N (8 m/dak) veya yavaş NL (4 m/dak) seçenekleriyle sunulur.
- Hızlı yük bağlantısı: sabit yük kancası, döner yük kancası (GPH 500) veya özel yük askı düzenekleri için M12 dişli cıvata bağlantısı.
- Opsiyonel gevşek zincir şalteri (GPH 500), zincir gevşediğinde caraskalı durdurur.
- IP65 koruma sınıfı, F yalıtım sınıfı ve DIN 15401 yük kancası; 3 fazlı şebeke bağlantısı (3 × 400 V / 3 × 230 V).
- GPH 500'ün frekans invertörlü (FU) yumuşak kalkış versiyonları ile eksantrik yükler için GPHT 500 Handy teleskop modeli talep üzerine sunulur.
- 2006/42/EC Makine Direktifi'ne uygundur.
Teknik genel bakış
- Model / SKU: GIS-GPH (GPMH 250 / GPH 500)
- Ürün ailesi: Elektrikli zincirli caraskallar
- Yük kapasitesi: 100–500 kg
- Kaldırma yüksekliği: 3 m (GPMH 250) / 4 m (GPH 500); Handy kiti tarafından sabitlenmiştir
- Kaldırma hızı: 8/2 m/dak (NF) veya 16/4 m/dak (SF); GPH 500 için ayrıca 8 m/dak (N) / 4 m/dak (NL)
- Görev sınıfı: A5/M5–A6/M6 (GPMH 250), A7/M7'ye kadar (GPH 500)
- Güç kaynağı: 3 × 400 V / 3 × 230 V, 50 Hz
- Koruma sınıfı: IP65

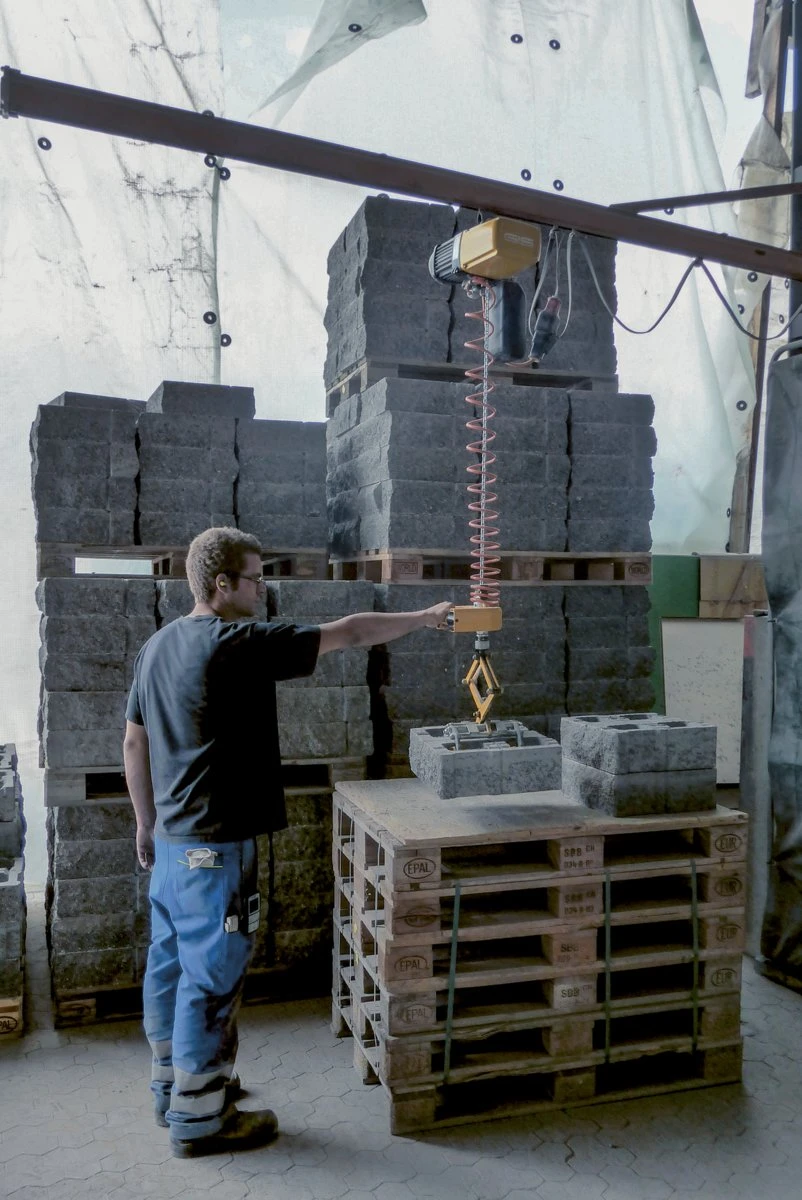

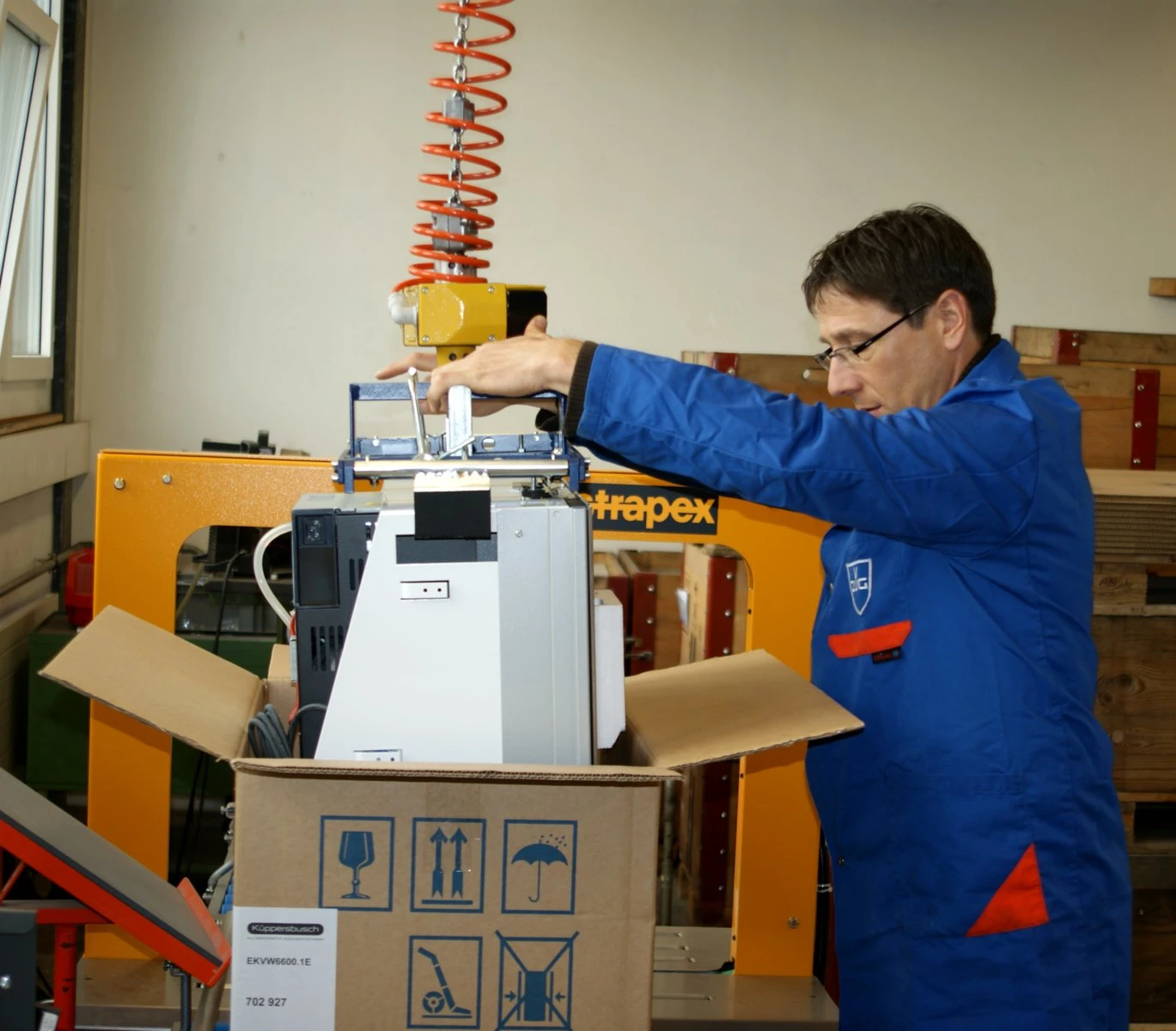

- Tipik kullanım alanları: montaj iş istasyonları, makine besleme, paketleme hatları ve iş parçalarının tek elle hassas biçimde konumlandırılması
Yük kapasitesini, kaldırma yüksekliğini (model), görev sınıfını, hız profilini ve yük bağlantısını çevrim içi yapılandırın; ardından caraskalı sepetinize veya teklif listenize ekleyin. Her yapılandırma, güncel GIS fabrika fiyat listesine göre fiyatlandırılır.
Teknik özellikler
| Model | Kapasite (görev sınıfı) | 50 Hz kaldırma hızı | Kaldırma yüksekliği | Öz ağırlık |
|---|---|---|---|---|
| GPMH 250/1NF3 | M5'te 250 kg / M6'da 200 kg | 8/2 m/dak | 3 m | 19 kg |
| GPMH 250/1SF3 | M5'te 125 kg / M6'da 100 kg | 16/4 m/dak | 3 m | 19 kg |
| GPH 500/1N4 | M5'te 500 kg / M7'de 320 kg | 8 m/dak | 4 m | 25 kg |
| GPH 500/1NF4 | M5'te 500 kg / M7'de 320 kg | 8/2 m/dak | 4 m | 25 kg |
| GPH 500/1SF4 | M5'te 250 kg / M7'de 160 kg | 16/4 m/dak | 4 m | 25 kg |
Tek zincir kolu; yalnızca 3 fazlı güç kaynağı. Kaldırma yüksekliği, zincirin ucundaki kumanda kolunu içeren Handy kiti tarafından sabitlenir. Yük bağlantıları: sabit kanca, döner kanca (GPH 500) ve M12 dişli cıvatalar (9210.4009.4 bağlantı elemanı). GPH 500 FU yumuşak kalkış versiyonları ve eksantrik yükler (maks. 150 Nm) için GPHT 500 teleskop modeli talep üzerine sunulur. Değerler 9500.9211.5 / 9511.9206.5 veri sayfaları ile 9500.9004.1 Özel Modeller Kılavuzu'na uygundur.
Ne için kullanılır
- Çalışma istasyonlarında, pergel vinçlerde/portal vinçlerde ve monoraylarda tekrarlı kaldırma için elektrikli caraskal.
- Sık çevrimli üretim hatları, montaj ve bakım.
- Makine imalatı sistemlerine entegrasyon.
Seçim yapmadan önce kontrol edin
- Gerçek çevrim sıklığına uygun WLL ve çalışma sınıfı
- Kaldırma yüksekliği ve kanca hareket mesafesi
- Hassas konumlandırma için hız ve çift hız
- Şaryo (manuel/elektrikli) ve kiriş profili
- Gerilim ve kumanda (42 V düşük gerilimli askılı kumanda, radyo)
- Ortam: toz, nem, sıcaklık
Uygun olmayan kullanımlar
- Zemindeki paletler
- Patlayıcı ortamlar — pnömatik ATEX caraskallar kullanın
- Uygun koruma sınıfı olmadan dış mekân kullanımı
Sipariş vermeden önce Teknik kontrol — sipariş öncesinde birkaç parametreyi ve uyumluluğu sizinle birlikte teyit ederiz.
Doğru konfigürasyonu teyit etmek için size şunları soracağız:
- En ağır yük nedir ve saatte/günde kaç kez kaldırılacaktır? Çalışma sınıfı (FEM/ISO), çevrim sıklığına uygun olmalıdır; aksi takdirde caraskal aşırı ısınır ve hızla aşınır. Model seçiminde yalnızca WLL hiçbir zaman yeterli değildir.
- Kaldırma yüksekliği (kanca hareket mesafesi) ve kiriş/kanca ile yük arasındaki mevcut düşey boşluk nedir? Zincir uzunluğu kanca hareket mesafesini karşılamalıdır; caraskal + şaryo + kanca yüksekliği, komple tertibat üzerinden ölçülen mevcut düşey boşluğa sığmalıdır.
- Sertifikalı bir askı noktası mevcut mu: kiriş, pergel vinç, portal vinç, vinç yolu? Kiriş profili (IPE/HEA/HEB) ve flanş genişliği/kalınlığı nedir? Askı noktası olmadan caraskal kullanılamaz; şaryo flanşa uygun olmalı ve kiriş yükü taşımalıdır.
- Mevcut güç kaynağı nedir: 3×400 V, 230 V, frekans; veya basınçlı hava (caraskaldaki basınç ve debi)? Elektrikli veya pnömatik seçimini belirler; tek faz kapasiteyi sınırlar; kompresördeki hava basıncı, caraskaldaki basınç değildir.
Kaçınılması gereken yaygın hatalar
- Asla yalnızca WLL değerine göre seçim yapmayın — görev çevrimi, baş mesafesi, güç kaynağı ve kiriş geometrisi genellikle modeli belirler.
- Açıkça buna uygun tasarlanmadığı sürece yandan çekmeye izin verilmez.
Hazır bulundurmanız faydalı olacak bilgiler: Kütle/ağırlık merkezi (COG) · Kanca hareket yolu · Saat başına çevrim, günlük çalışma saati · Kiriş profili ve flanş genişliği · Voltaj · Konumun fotoğrafı
Özellikler
| Yük kapasitesi | 100–500 kg |
|---|---|
| Kaldırma yüksekliği | 3 m (GPMH 250), 4 m (GPH 500) |
| Kaldırma hızı | 16/4 m/min'e kadar (SF) |
| Çalışma sınıfı (iso/fem) | M5–M7 (A5–A7) |
| Koruma sınıfı | IP65 |
| Marka | GIS |
| Uygunluk | Makine Direktifi: 2006/42/EC |
| GIS Modeli | GPH / GPMH (Handy) |
| Model | Kapasite (çalışma sınıfı) | 50 Hz kaldırma hızı | Kaldırma yüksekliği | Ölü ağırlık |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg @ M5 / 200 kg @ M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg @ M5 / 100 kg @ M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg @ M5 / 320 kg @ M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg @ M5 / 320 kg @ M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg @ M5 / 160 kg @ M7 | 16/4 m/min | 4 m | 25 kg |
Tek zincir kolu, yalnızca 3 fazlı güç beslemesi. Kaldırma yüksekliği Handy kiti (zincir ucundaki kol) tarafından sabitlenir. Yük bağlantıları: sabit kanca, döner kanca (GPH 500), M12 dişli cıvatalar (bağlantı elemanı 9210.4009.4). GPH 500 FU yumuşak yol verme sürümleri ve eksantrik yükler (maks. 150 Nm) için GPHT 500 teleskopik model talep üzerine sunulur. Değerler, 9500.9211.5 / 9511.9206.5 veri sayfalarına ve 9500.9004.1 Özel Modeller Kılavuzu'na uygundur.
