GIS GPR korozyona dayanıklı elektrikli zincirli caraskal

Şunlara göre tasarlanmış ve test edilmiştir: EN 14492-2

3D önizleme Döndürmek için sürükleyin · yakınlaştırmak için kaydırın

Kataloğa dön

GIS GPR Korozyona Dayanıklı Elektrikli Zincirli Caraskal 125–1250 kg

Name: GIS GPR Korozyona Dayanıklı Elektrikli Zincirli Caraskal 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU kökü: GIS-GPR | Pazar: TR | Yerel ayar: tr

Fiyat Caraskalınızı aşağıda yapılandırın — seçimlerinize göre fiyat, ağırlık ve sevkiyat bilgileri anlık olarak güncellenir.

Broşür Broşür Anket Kullanım talimatları CE beyanı Zincir haznesi GPR500 çizimi GPR1000 çizimi GPR500 yedek parçaları GPR1000 yedek parçaları

Kategoriler: Elektrikli Zincirli Caraskallar

Etiketler: Elektrikli Caraskallar, Atölye Vinçleri

Miktar bazlı fiyatlandırma — %12 oranına kadar tasarruf edin İndirim, sepet ara toplamı üzerinden otomatik olarak hesaplanır.

Miktar	İndirim
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

Bu sipariş en az iki ürün kategorisinden ürünleri bir araya getirdiğinde (ör. bir caraskal + bir pergel vinç) +%3 paket kampanyası uygulanır. Miktar bazlı fiyatlandırmayla birlikte toplam tasarruf %15 oranına ulaşabilir.

Caraskalınızı yapılandırın

Kapasiteyi, açıklığı ve seçenekleri belirleyin. Fiyat, ağırlık ve nakliye bilgileri anlık olarak güncellenir.

Adım 0 — zorunlu

Bu caraskalı nasıl kullanacaksınız?

En yakın seçeneği belirleyin. Her çalışma sınıfının kendine özgü bir kapasite aralığı vardır: kullanım ağırlaştıkça anma yükü düşer. Gerçek kullanım koşullarınızdan daha hafif bir sınıf seçmek üretici garantisini geçersiz kılar ve motor arızası riski oluşturur. Emin değilseniz, beklenen en yüksek sınıfı — gerçekte ihtiyacınız olan caraskalı — seçin.

1 Kaldırma kapasitesi — kg

2 Kaldırma yüksekliği — m

3 Güç beslemesi

3 fazlı 400 V, atölye standardıdır. 3 fazlı elektrik beslemesi bulunmayan sahalarda 1 fazlı 230 V kullanın — katalog ek ücreti gösterilen fiyata zaten dâhildir (GPR 500: tüm profiller; GPR 1000: yalnızca düşük hızlı NL). NF ve SF profilleri için 3 fazlı elektrik beslemesi gereklidir.

4 Kaldırma hızı

Tek hızlı (N), standart 8 m/min caraskaldır. Yavaş (NL), daha hassas konumlandırma için hızı yarıya indirir. NF, iki hızlı kontrol (8/2 m/min) sağlar. SF, hızı iki katına çıkarır ancak kapasiteyi yarıya indirir (GPR 500, yalnızca 1 zincir kolu). İki zincir kollu düzenler kapasiteyi iki katına çıkarır ve hızı yarıya indirir.

5 Askı şaryosu (korozyona dayanıklı)

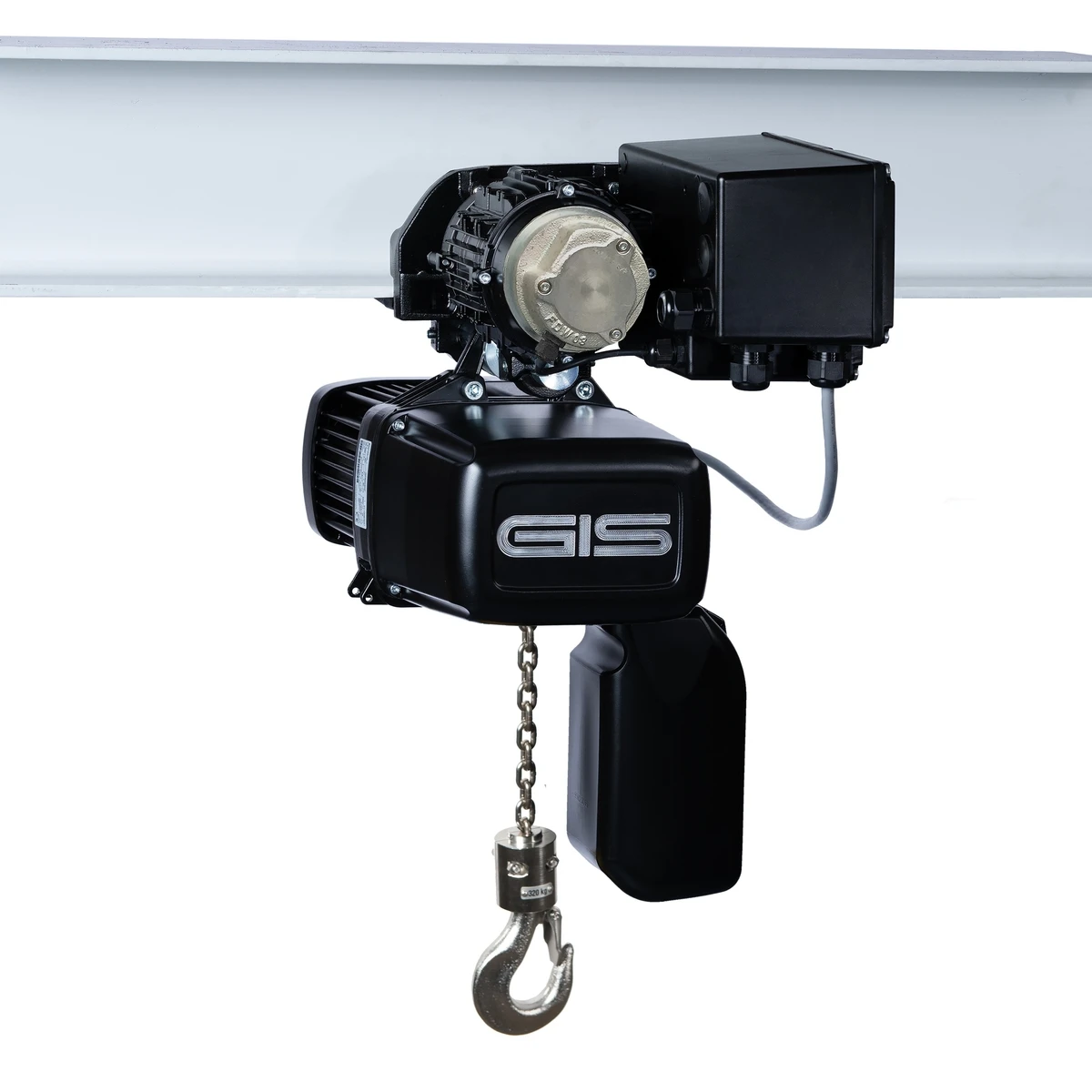

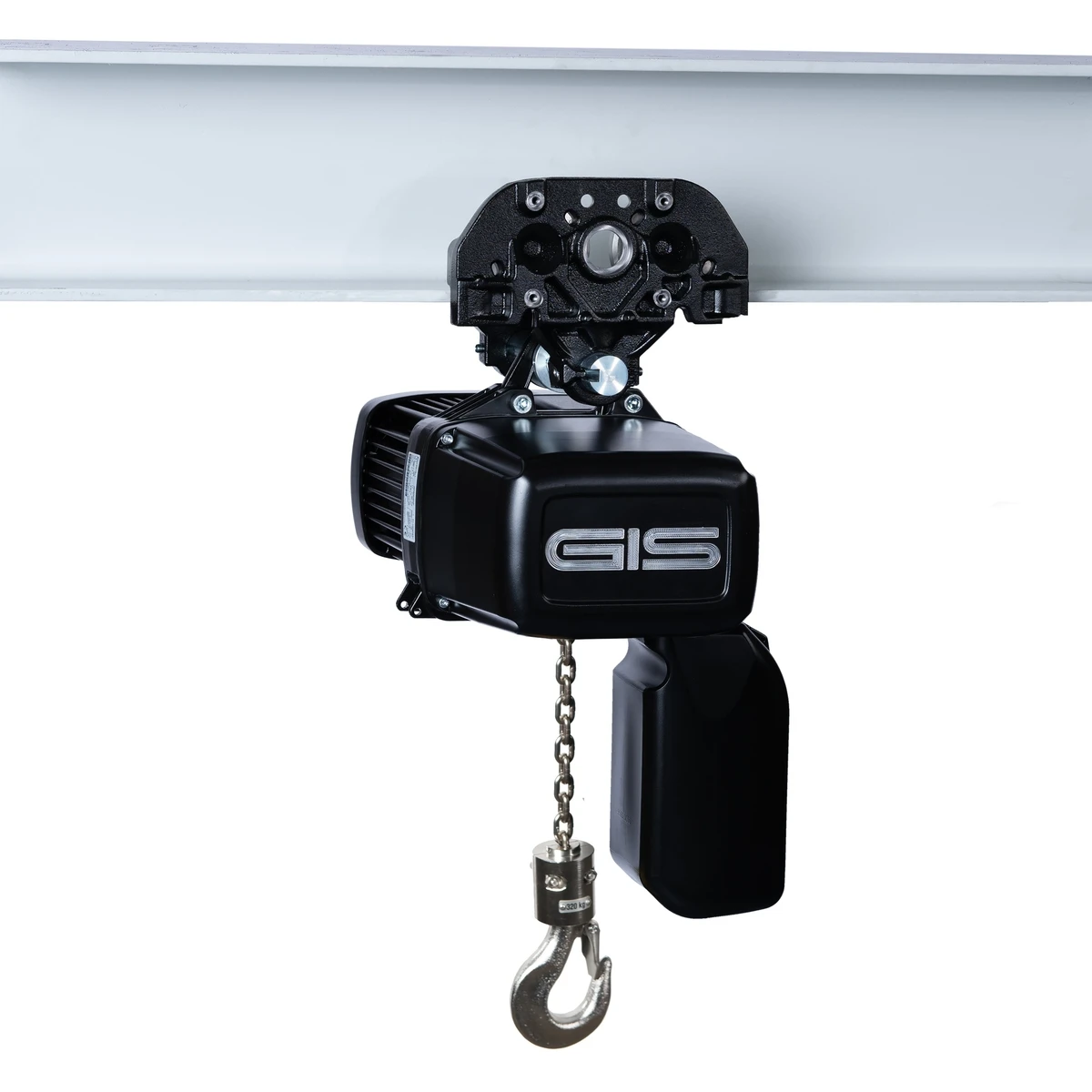

Caraskalın bir I kiriş boyunca hareket etmesi için korozyona dayanıklı tasarıma sahip opsiyonel GIS askı şaryosu. GHFR manuel (elle itmeli), GMFR motorludur (12 m/min hareket hızı). Her ikisi de 1250 kg'a kadar tüm GPR kapasite aralığını kapsar.

6 Başlık genişliği (kiriş genişliği)

Şaryoyu vinç yolu kirişinizin flanşına uygun seçin. Geniş kiriş seçeneğinde daha uzun paslanmaz çelik destek cıvatası kullanılır.

7 Askı

Göz cıvatalı askı standarttır. Opsiyonel kancalı askı (korozyona dayanıklı), caraskalı mevcut bir kiriş kelepçesine veya kaldırma noktasına asmanıza olanak tanır.

8 Zincir torbası / haznesi

Zincir haznesi, kaldırma hareketi sırasında boştaki zinciri toplar. Plastik en ekonomik seçenektir; tekstil ve sac (MF) hazneler daha uzun zincirler için uygundur.

9 Dişli limit şalteri

Standart dişli limit şalteri, kancayı üst ve alt konumlarda durdurur. Tekstil hazneler için harici limit durdurucular sunulur.

10 Gerilim / sertifikasyon

Standart AB gerilimleri dahildir. Özel gerilim, standart dışı motor sargılarını kapsar; CSA/CUS, Kuzey Amerika'ya yönelik 60 Hz uygulamasıdır.

11 Kumanda şalteri / askılı kumanda

2 düğmeli sarkıt kumandalar yalnızca kaldırma işlevini kontrol eder; motorlu şaryo için 4 düğmeli sarkıt kumanda (kaldırma + hareket) gereklidir. Soketli versiyonlar hızlı ayırmaya veya daha sonra radyo uzaktan kumanda eklenmesine olanak tanır.

12 Kumanda kablosu uzunluğu

Kaldırma yüksekliğine uygun standart kablo, GIS katalog uzunluğundadır (2 düğmeli: kaldırma yüksekliği − 1.2 m; 4 düğmeli: kaldırma yüksekliği − 1 m). Kumanda istasyonu farklı bir konumdaysa özel bir uzunluk girin.

13 Emniyet mandallı yük kancası

Standart paslanmaz çelik yük kancasını emniyet mandallı kanca ile değiştirir (mandal ve daha yüksek emniyet katsayısı).

14 İkinci fren

Yüksek riskli kaldırma uygulamalarında ek güvenlik için yedekli bir fren ekler.

15 Termal koruma

Ağır çalışma çevrimlerinde caraskal motorunu aşırı ısınmaya karşı korur.

16 Zincir yağlama

Redüktörde standart olarak NSF H1 gıda ile uyumlu gres kullanılmaktadır. Gıda ile kazara temas olasılığı bulunan uygulamalarda yük zinciri de gıda ile uyumlu yağla yağlanabilir.

17 Frekans invertörü (FU)

FU versiyonu yumuşak kalkış ve kademesiz hız kontrolü (15–87 Hz) sağlar ve çalışma sınıfını A6/A7'ye yükseltir — hassas yüklerin sık ve sarsıntısız taşınması için önerilir.

18 İşletim verileri sayacı

Bakım planlaması için çalışma saatlerini, çevrimleri ve aşırı yükleri kaydeder (servis arayüzü üzerinden okunabilir).

19 Gevşek zincirde durdurma

Zincir gevşediğinde (yük desteğinin arızalanması) caraskalı durdurur. Bazı kaldırma cihazı uygulamaları için gereklidir.

20 Emniyetli radyo uzaktan kumanda

Kablolu sarkıt kumandanın yerine geçer veya onu emniyetli bir radyo uzaktan kumandayla tamamlar. 4 düğmeli modeller motorlu şaryoyu da kumanda eder.

Yapılandırma —

Net fiyat —

Miktar

Miktara dayalı fiyatlandırma — 12 %'ye varan tasarruf

Miktar	İndirim

Paket kampanyası: bu siparişte en az iki ürün kategorisinden ürünler birlikte yer aldığında (ör. caraskal + pergel vinç) ek 3 % indirim.

Fiyat dökümü

Net toplam (KDV hariç)	—

Tahmini ağırlık —
Termin süresi —
Montaj kiti seviyesi —
Toplam yükseklik —

Teslimat koşulları: FCA (Incoterms 2020). Ürünleri tesisimizden siz veya nakliye firmanız teslim alır; yüklemeyi gerçekleştirir ve EX-1 ihracat beyannamesini tamamlarız. Ayrıntılar için Teslimat sayfasına bakın.

İhtiyaçlarınıza özel bir teklif mi istiyorsunuz?

Gereksinimlerinizi teklif formu üzerinden bize iletin — bu ürün forma önceden eklenecek ve tek bir talebe daha fazla ürün ekleyebileceksiniz.

Fiyat teklifi isteyin

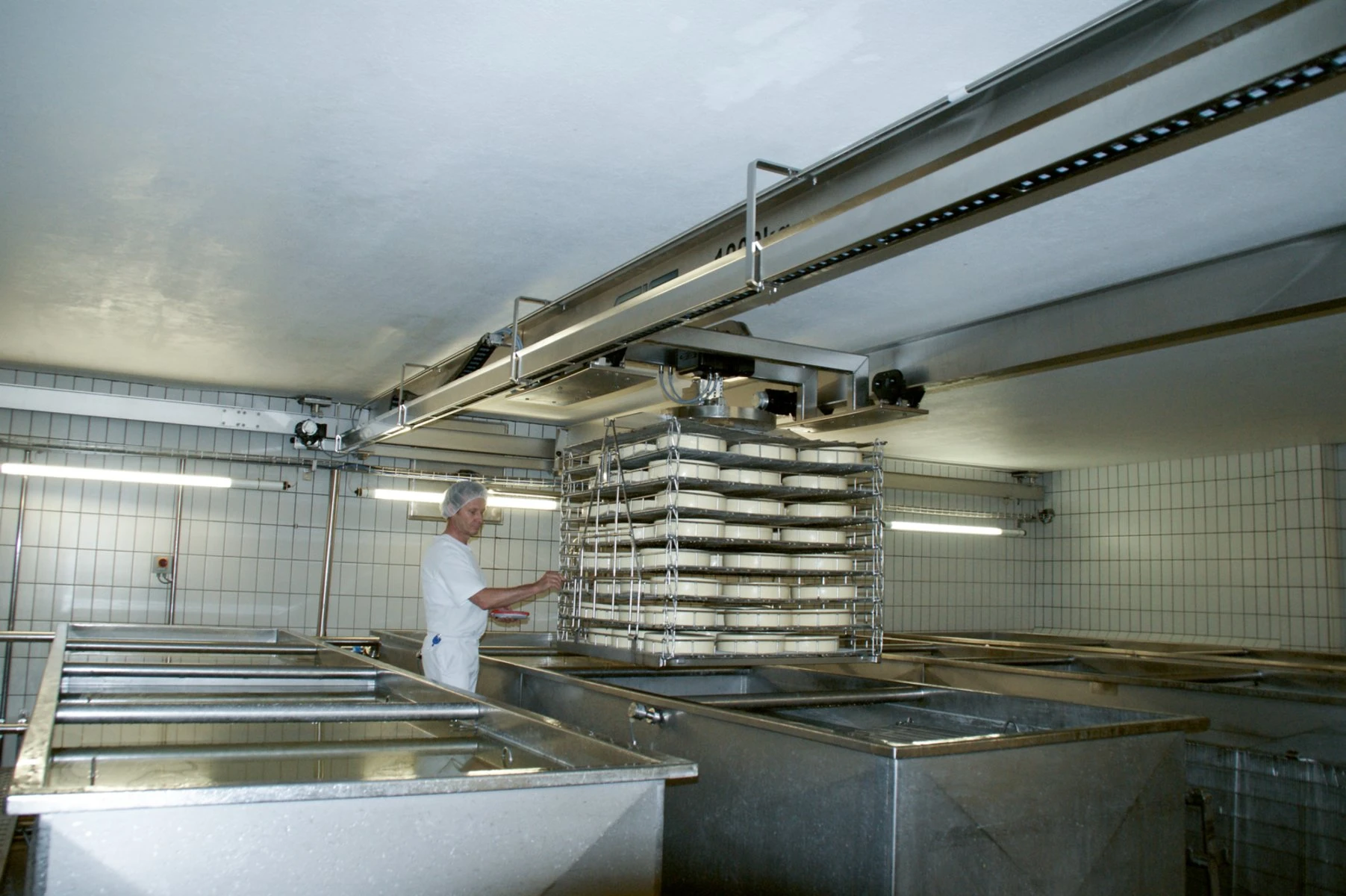

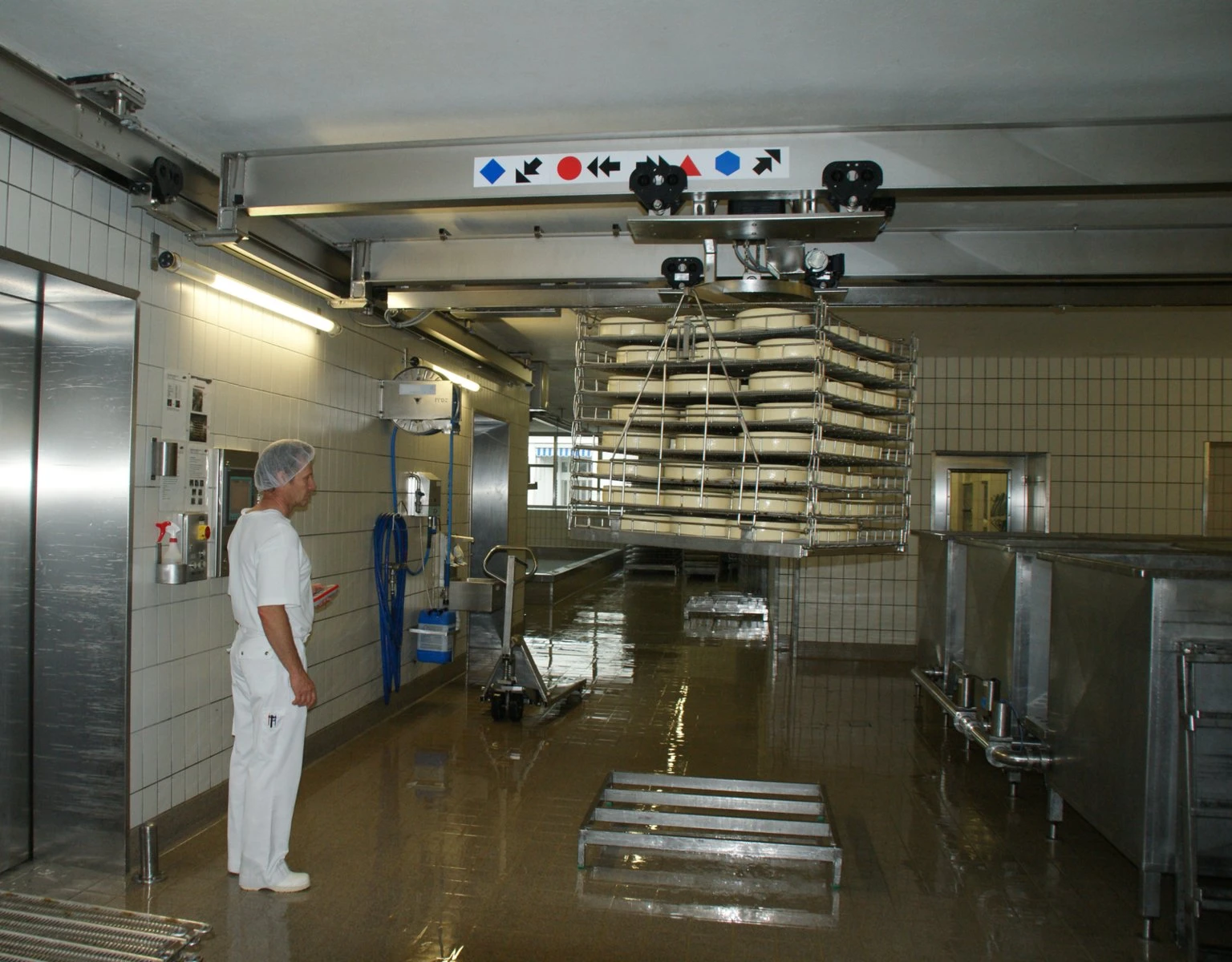

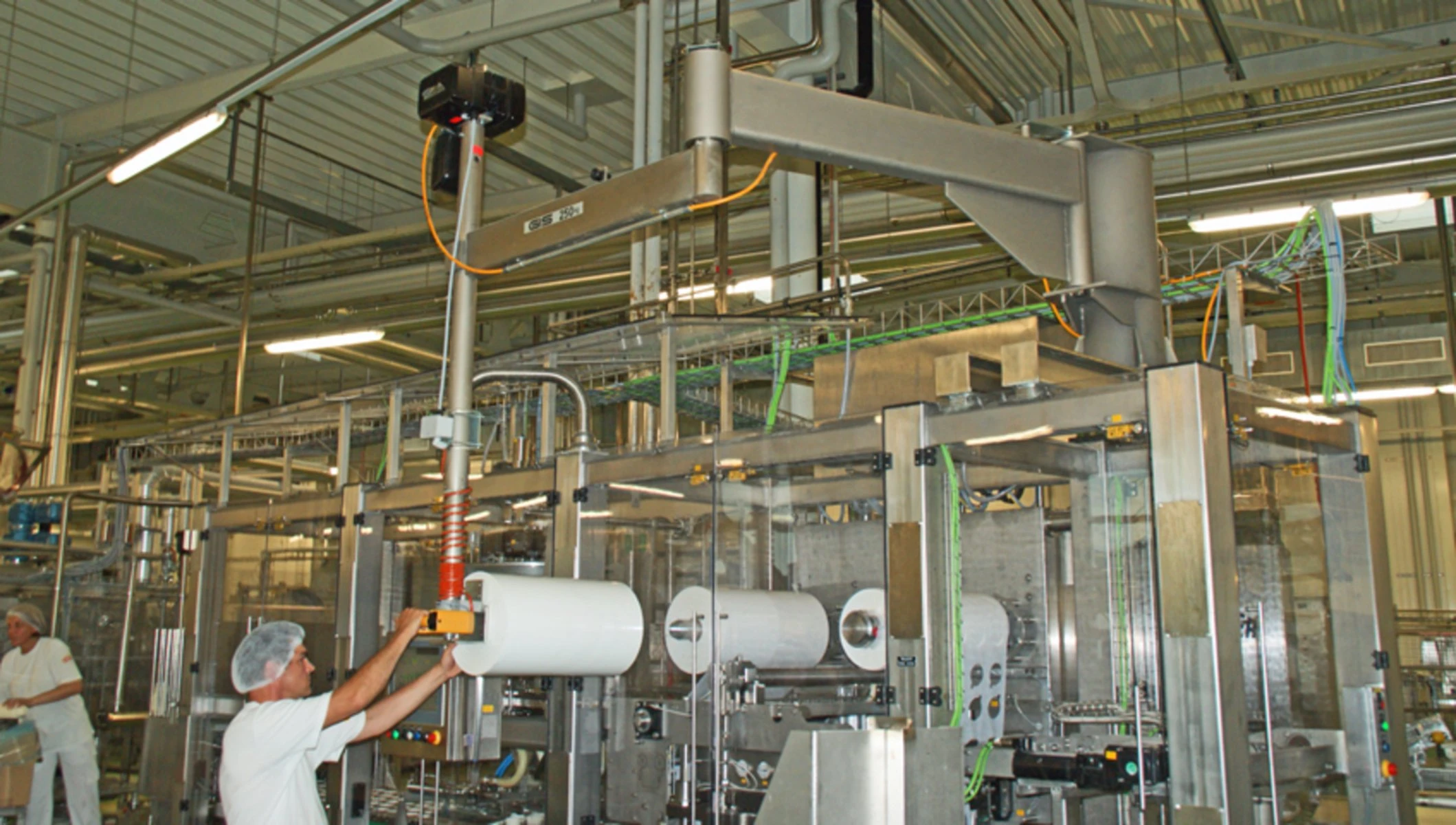

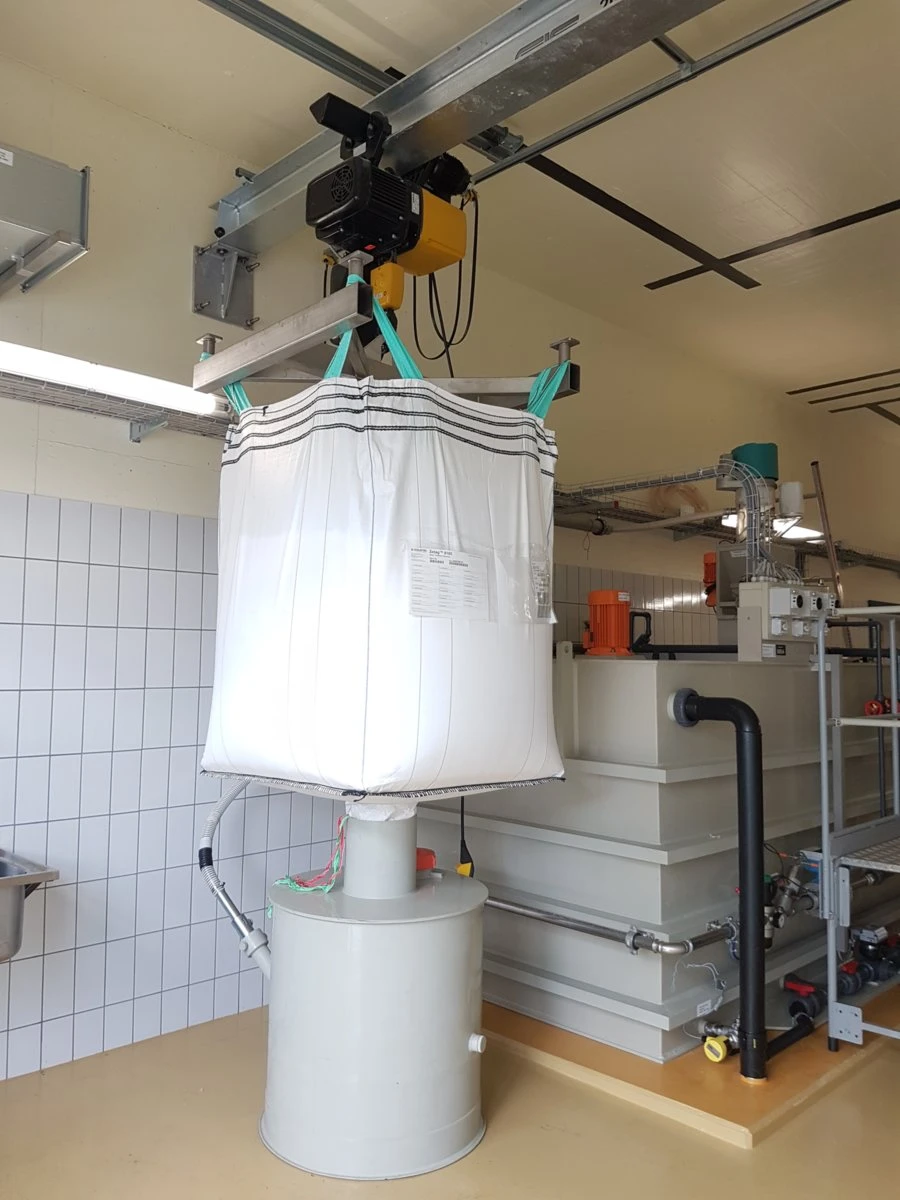

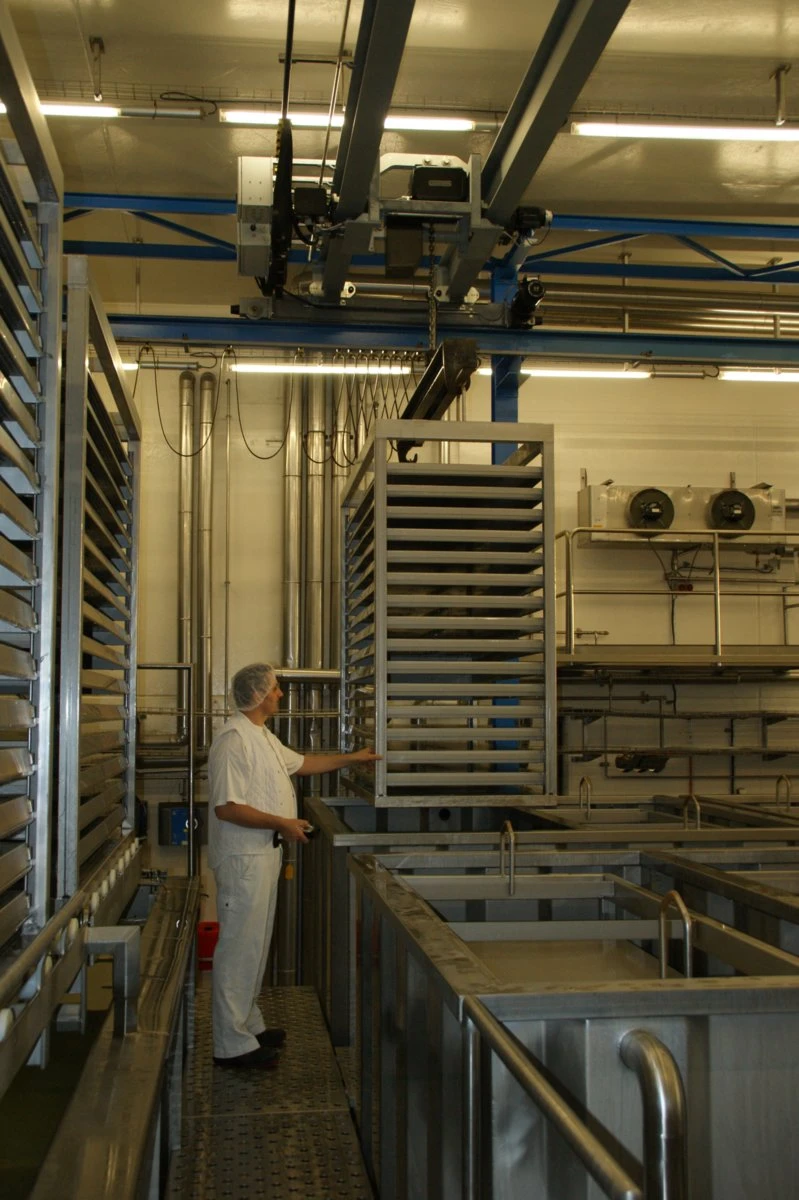

GIS GPR, kendini kanıtlamış GIS GP elektrikli zincirli caraskal serisinin korozyona dayanıklı modelidir. Kusursuz hijyen gereksinimleri veya agresif ortam koşulları nedeniyle standart bir caraskalın kullanılamadığı uygulamalar için özel olarak geliştirilmiştir: gıda, içecek ve ilaç üretimi, temizlik odaları, kimya tesisleri, atık su arıtma tesisleri ile açık hava veya tuzlu su ortamları. Kullanılan yağlayıcılar, gıdayla tesadüfi temasa yönelik NSF H1 gerekliliklerine uygundur.

Başlıca özellikler

Yük hattındaki tüm parçalar korozyona dayanıklı yapıdadır: paslanmaz yuvarlak çelik yük zinciri, sıkıştırma parçası, alt kanca bloğu, zincir kılavuzu, yük kancası, kancalı/mapalı askı elemanı ve vidalar

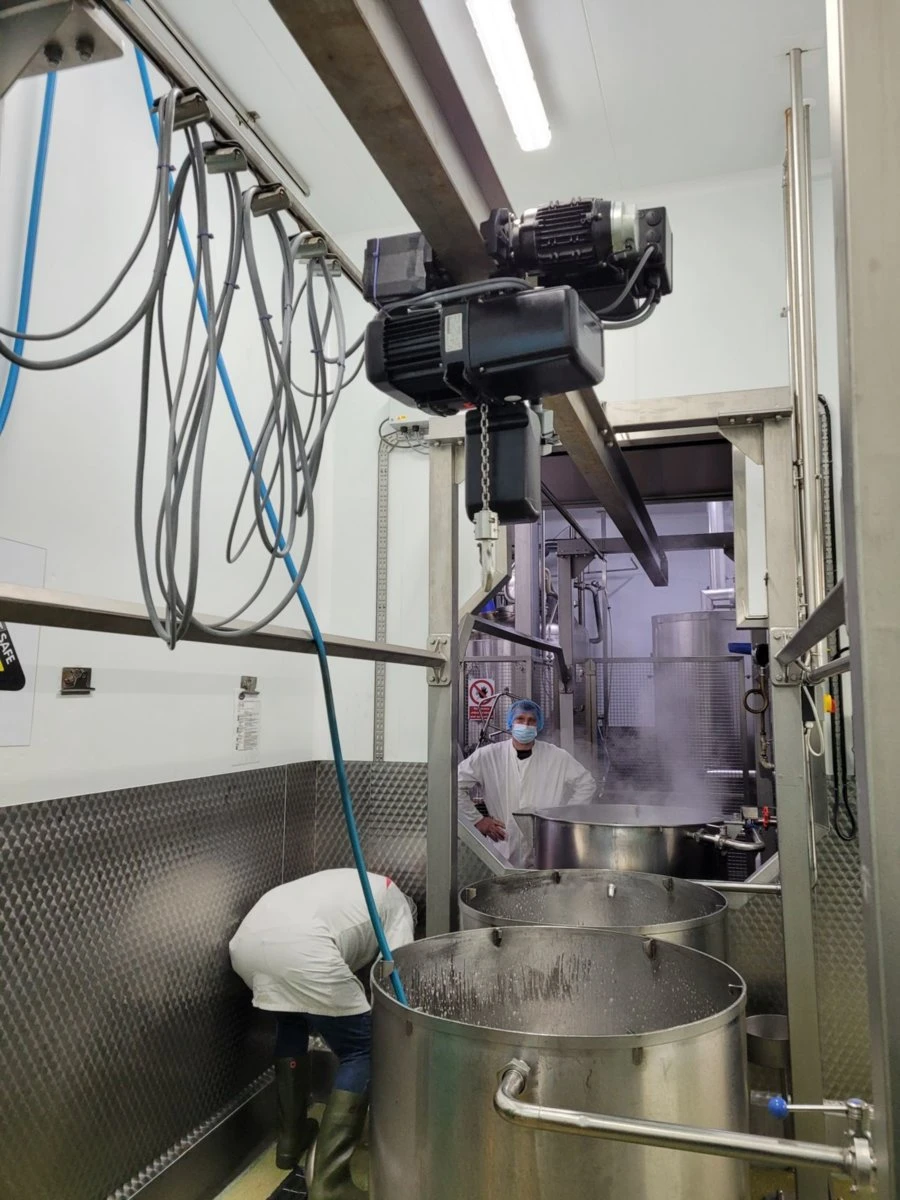

Katodik daldırma boya (KTL) kaplamalı alüminyum gövde ve son durdurucu; suya, yağlara, zayıf alkalilere ve asitlere dayanıklıdır, boya dökülmesi yapmaz

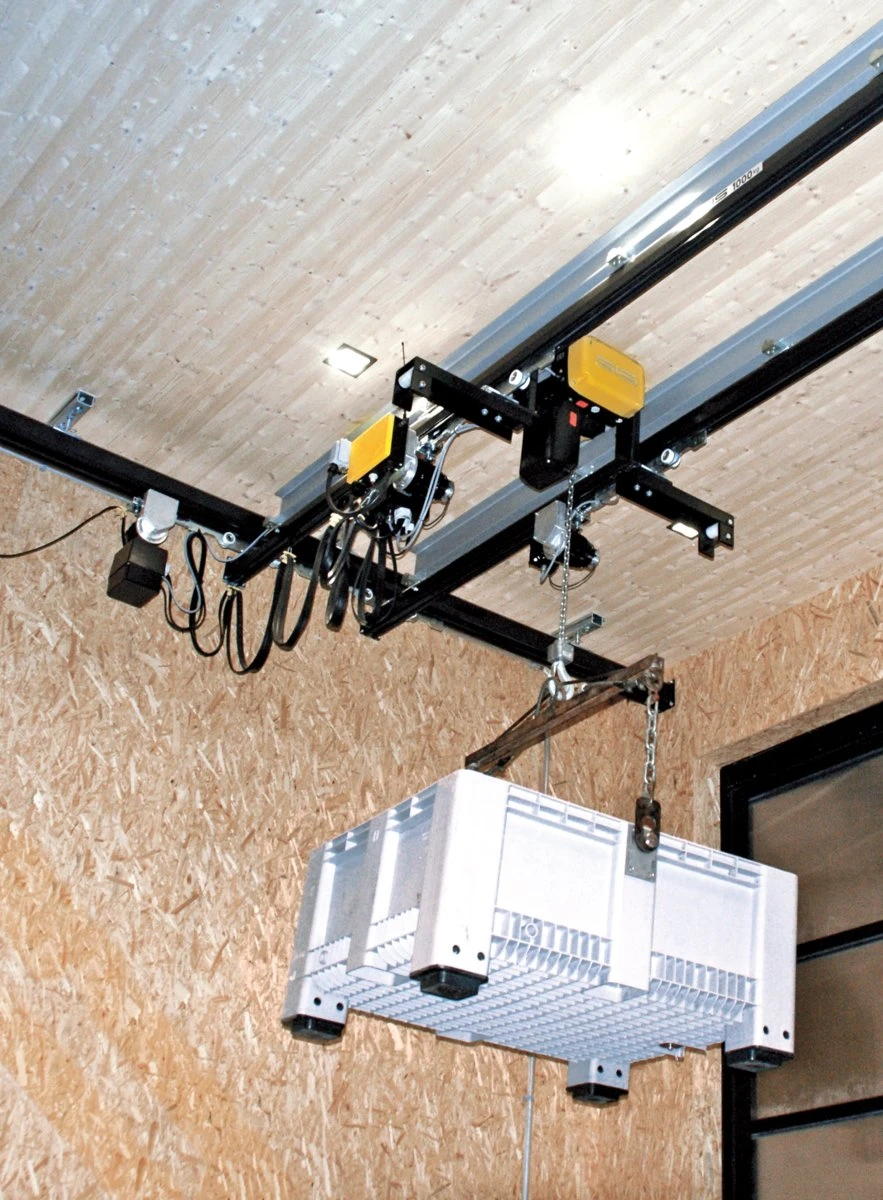

NSF H1 gıda uyumlu dişli gres yağı standarttır; gıda uyumlu zincir yağlama yağı opsiyonel olarak sunulur

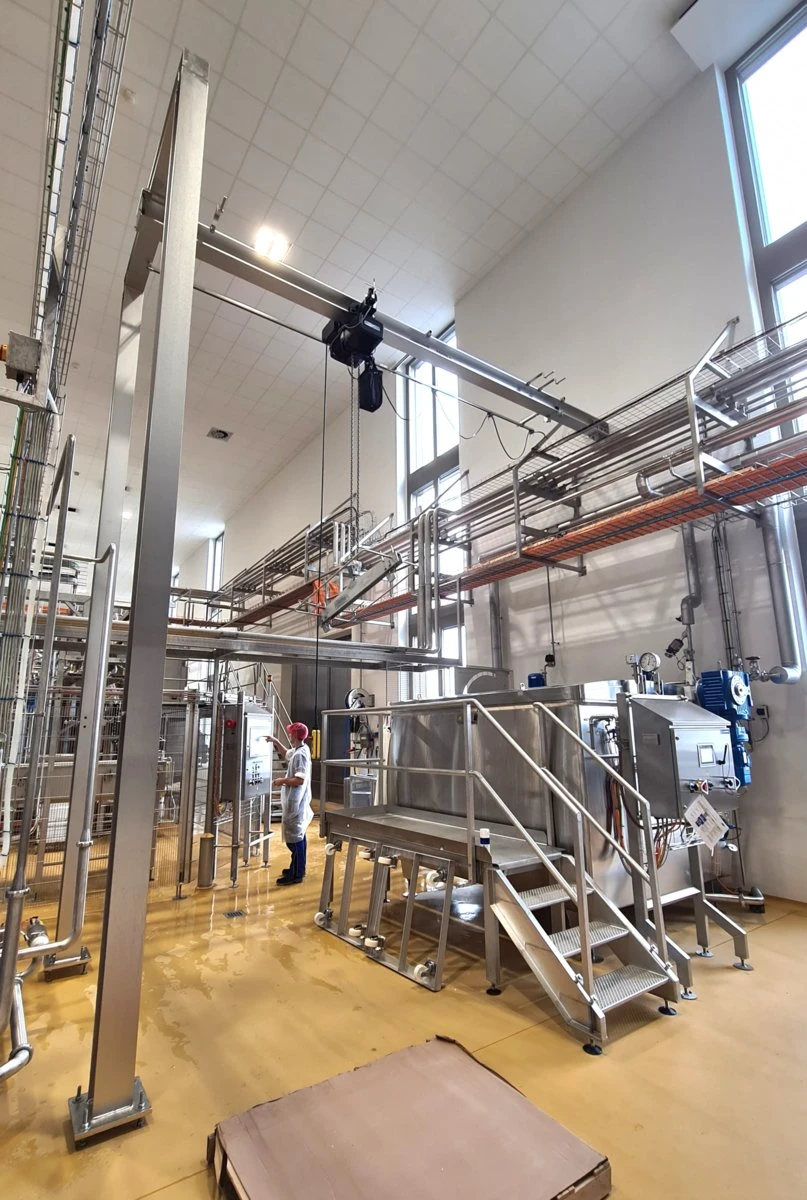

IP65 koruma sınıfı ve F yalıtım sınıfı
125–1250 kg yük kapasitesi: GPR 500 ile 630 kg'a, GPR 1000 ile 1250 kg'a kadar (2 zincir donamı, A4/M4 çalışma sınıfı). Paslanmaz zincirin mukavemet değerleri daha düşük olduğundan nominal değerler standart GP zincirli caraskallara kıyasla azaltılmıştır
A4/M4 ve A5/M5 çalışma sınıfları (ISO 4301-1 / FEM); frekans invertörlü (FU) yumuşak kalkış versiyonu opsiyonel olarak sunulur
1 fazlı 230 V versiyonlar mevcuttur: GPR 500 için tüm hız profilleri, GPR 1000 için düşük hızlı /NL profili

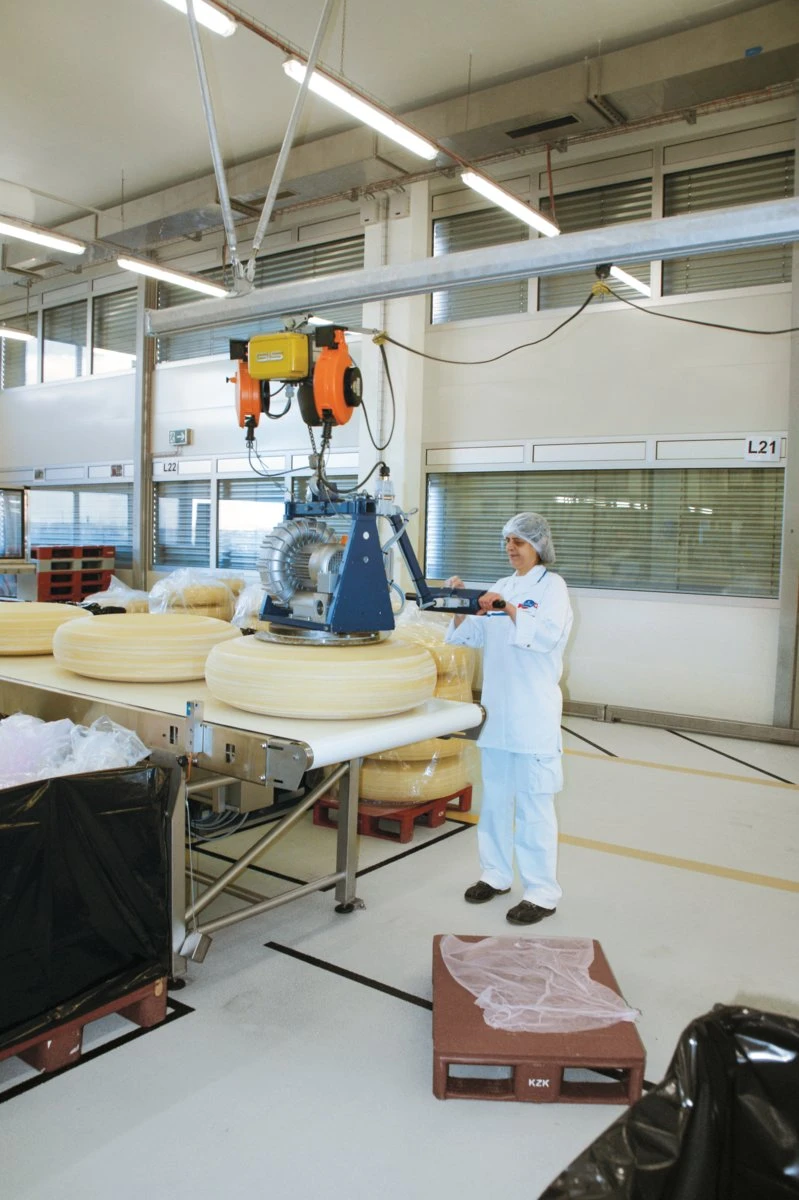

Korozyona dayanıklı manuel (GHFR) veya motorlu (GMFR) şaryo seçenekleri mevcuttur
2006/42/EC Makine Direktifi'ne uygundur

Teknik genel bakış

Model / SKU: GIS-GPR (GPR 500 / GPR 1000)
Ürün ailesi: Elektrikli zincirli caraskallar
Yük kapasitesi: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Kaldırma yüksekliği: 3–60 m (paslanmaz zincir metre üzerinden fiyatlandırılır)
Çalışma sınıfı: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Güç kaynağı: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Koruma sınıfı: IP65
Yük kancası: DIN 15401, paslanmaz
Tipik kullanım alanları: gıda ve içecek sanayisi, ilaç sanayisi, kimya tesisleri, atık su arıtma tesisleri, açık hava ve tuzlu su ortamları

Yük kapasitesini, kaldırma yüksekliğini, çalışma sınıfını, hız profilini, güç kaynağını, şaryoyu ve opsiyonları çevrim içi olarak yapılandırın; ardından caraskalı sepete veya teklif listenize ekleyin. Her yapılandırma, güncel GIS fabrika fiyat listesi esas alınarak fiyatlandırılır.

Teknik özellikler

Model	Yük kapasitesi (çalışma sınıfı)	50 Hz kaldırma hızı	Ölü ağırlık (3 m kaldırma yüksekliği)
GPR 500 — 1 zincir donamı	M4'te 320 kg / M5'te 250 kg	8 m/dak. (N)	26 kg
GPR 500 — 2 zincir donamı	M4'te 630 kg / M5'te 500 kg	4 m/dak. (N)	28 kg
GPR 1000 — 1 zincir donamı	M4'te 630 kg / M5'te 500 kg	8 m/dak. (N)	56 kg
GPR 1000 — 2 zincir donamı	M4'te 1250 kg / M5'te 1000 kg	4 m/dak. (N)	59 kg

Zincir: FEM 9.671'e uygun paslanmaz yuvarlak çelik zincir (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). NL profilleri hızı yarıya indirir; NF, 8/2 (4/1) m/dak. değerlerinde iki hızlı motor ekler. SF, GPR 500 için azaltılmış yük kapasitesiyle sunulan hızlı 16/4 m/dak. profilidir. 1 fazlı 230 V versiyonlar: GPR 500 (N/NL), GPR 1000 (yalnızca NL). Yük kapasitesi değerleri 9511.9205.5 / 9515.9205.5 numaralı teknik veri sayfalarına uygundur.

Özellikler

Yük kapasitesi	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Kaldırma yüksekliği	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Çalışma sınıfı (iso/fem)	A4/M4, A5/M5
Koruma sınıfı	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
