GIS GP250 elektrikli zincirli caraskal 100–630 kg
Şunlara göre tasarlanmış ve test edilmiştir: EN 14492-2
3D önizleme Döndürmek için sürükleyin · yakınlaştırmak için kaydırın
Kataloğa dön

GIS GP Elektrikli Zincirli Caraskal 100–6300 kg

SKU kökü: GIS-GP | Pazar: TR | Yerel ayar: tr
Fiyat Caraskalınızı aşağıda yapılandırın — seçimlerinize göre fiyat, ağırlık ve sevkiyat bilgileri anlık olarak güncellenir.

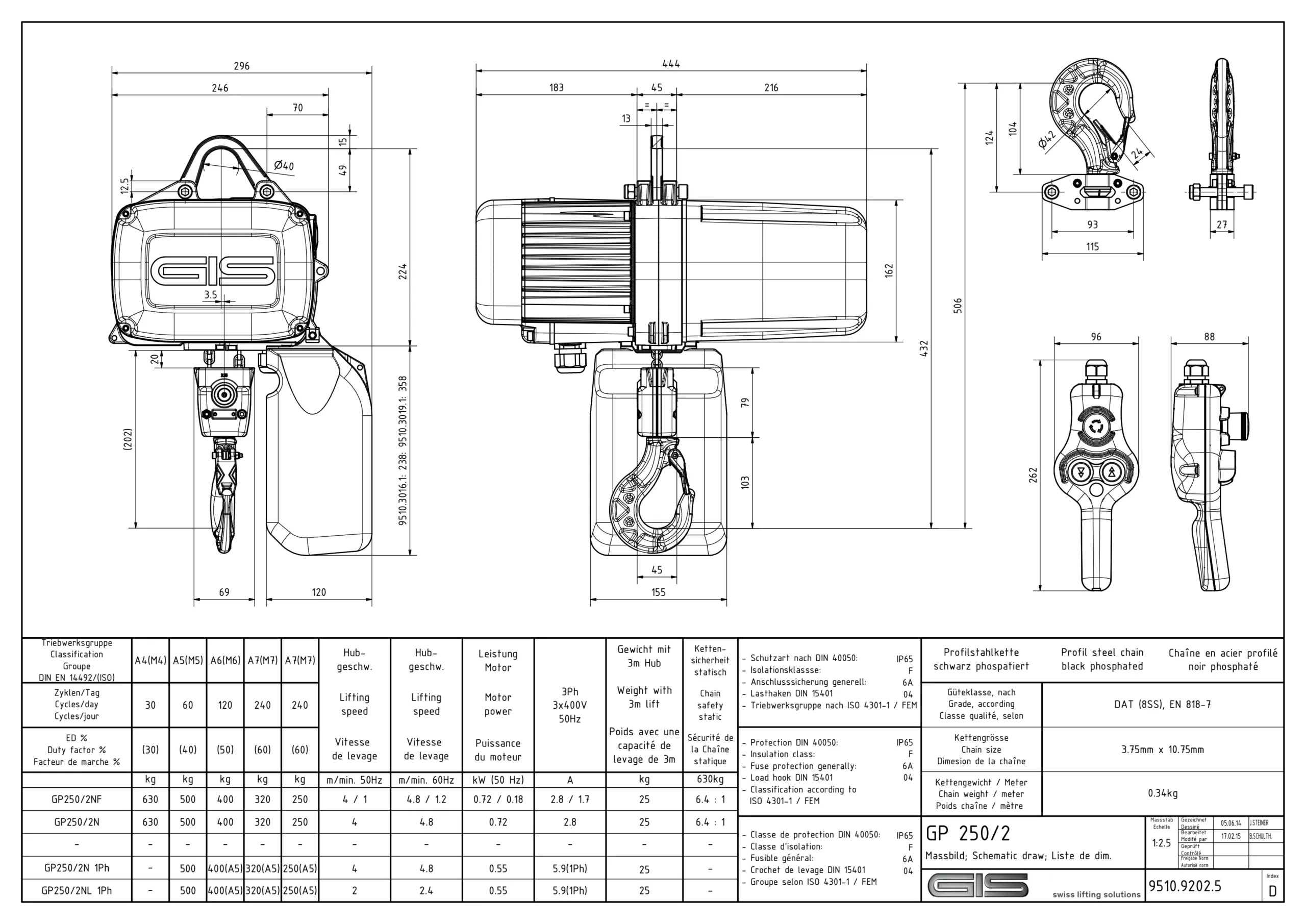

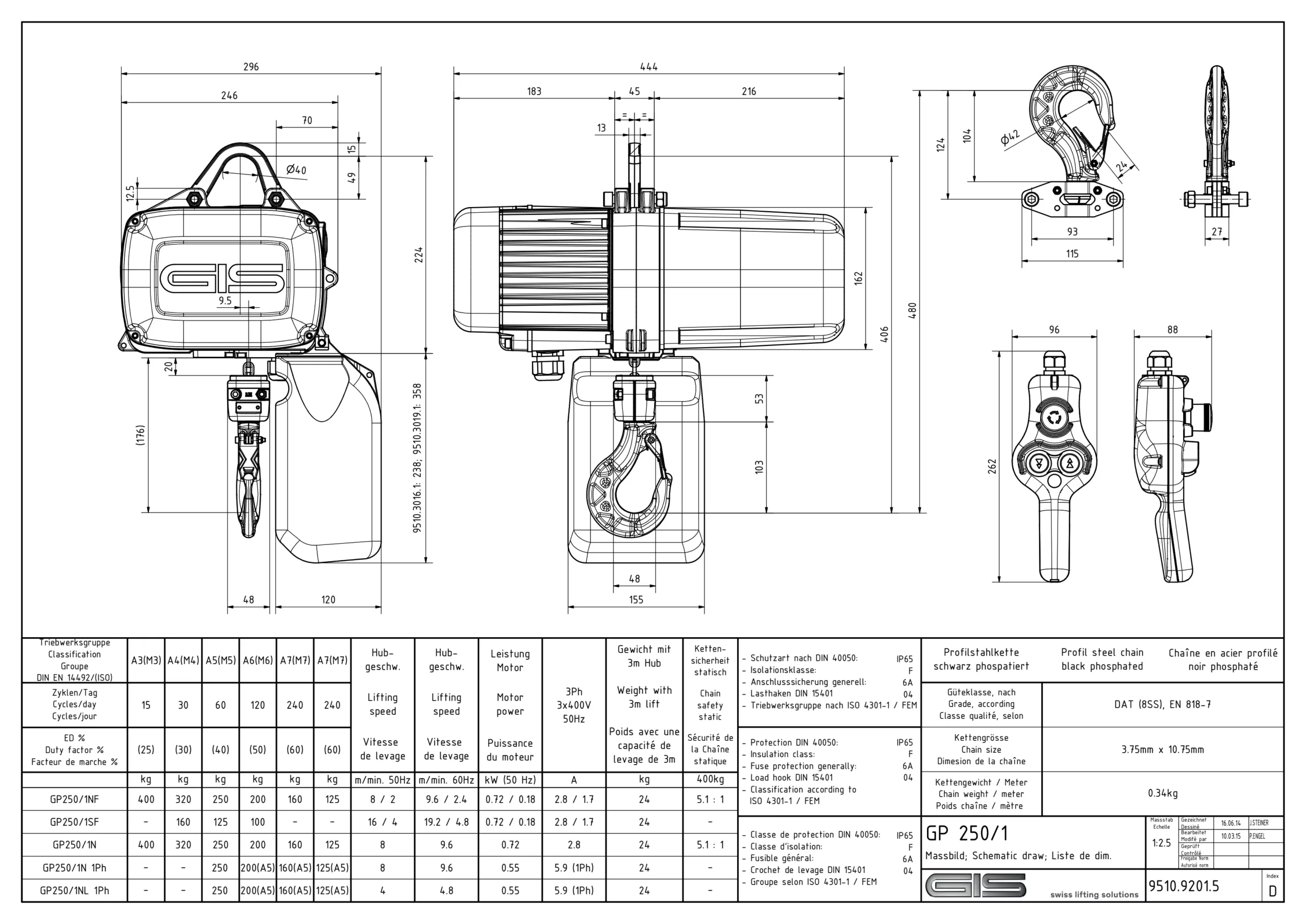

Teknik dokümantasyon Broşür Broşür Anket Kullanım talimatları CE beyanı Zincir haznesi GP250/1 çizimi GP250/2 çizimi Yedek parçalar
Kategoriler: Elektrikli Zincirli Caraskallar
Etiketler: Elektrikli Caraskallar, Atölye Vinçleri
Miktar bazlı fiyatlandırma — %12 oranına kadar tasarruf edin İndirim, sepet ara toplamı üzerinden otomatik olarak hesaplanır.
Miktarİndirim
1 adet —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

Bu sipariş en az iki ürün kategorisinden ürünleri bir araya getirdiğinde (ör. bir caraskal + bir pergel vinç) +%3 paket kampanyası uygulanır. Miktar bazlı fiyatlandırmayla birlikte toplam tasarruf %15 oranına ulaşabilir.

Caraskalınızı yapılandırın

Kapasiteyi, açıklığı ve seçenekleri belirleyin. Fiyat, ağırlık ve nakliye bilgileri anlık olarak güncellenir.

Adım 0 — zorunlu

Bu caraskalı nasıl kullanacaksınız?

En yakın seçeneği belirleyin. Her çalışma sınıfının kendine özgü bir kapasite aralığı vardır: kullanım ağırlaştıkça anma yükü düşer. Gerçek kullanım koşullarınızdan daha hafif bir sınıf seçmek üretici garantisini geçersiz kılar ve motor arızası riski oluşturur. Emin değilseniz, beklenen en yüksek sınıfı — gerçekte ihtiyacınız olan caraskalı — seçin.

1 Kaldırma kapasitesi — kg
2 Kaldırma yüksekliği — m
3 Güç beslemesi

3 fazlı 400V, atölye standardıdır. 3 fazlı elektrik beslemesi bulunmayan sahalarda 1 fazlı 230V kullanın. NF ve SF hız profilleri yalnızca 3 fazlı elektrik beslemesiyle sunulur.

4 Kaldırma hızı

Tek hızlı (N), standart 8 m/min caraskaldır. Yavaş (NL), daha hassas konumlandırma için hızı yarıya indirir. NF, iki hızlı kontrol sağlar. SF, hızı iki katına çıkarır ancak kapasiteyi yarıya indirir.

5 Askı şaryosu (GHF / GMF)

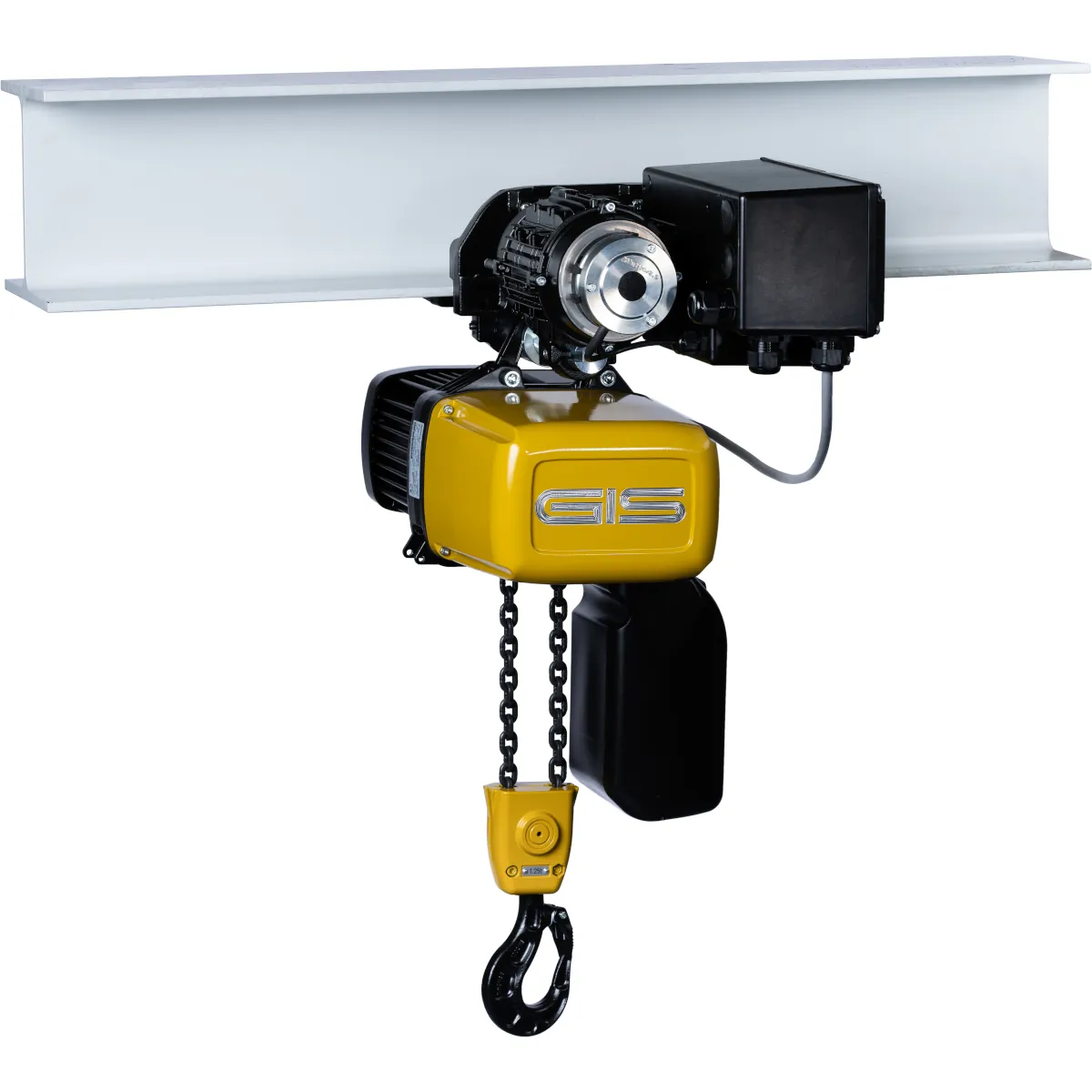

Caraskalın bir I kiriş boyunca hareket etmesi için opsiyonel GIS askı şaryosu. GHF manuel (elle itmeli), GMF motorludur. Şaryo eklendiğinde caraskalın mapa ile monte edilmesi gerekir (GIS teknik kuralı); bu nedenle kancalı askı seçeneği kullanılamaz. Motorlu GMF fiyatlarına zorunlu GMF-GP bağlantı kablosu (CHF 21) dahildir.

6 Başlık genişliği (kiriş genişliği)

Şaryonun üzerinde hareket ettiği I-kiriş / monoray flanşının genişliği. Standart aralıklar fabrikadan ek ücret olmadan sevk edilir; daha geniş kirişler için destek cıvatası veya karşı ağırlık bağlantı ücreti uygulanabilir. Kirişinizin flanşını (üst yatay kenar) milimetre cinsinden ölçün.

7 Askı

Göz cıvatalı askı, standart sabit bağlantıdır. Kancalı askı, yeniden kablolama yapmadan caraskalı şaryolar arasında değiştirmenize olanak tanır.

8 Zincir torbası / haznesi

Zincir haznesi, kaldırma hareketi sırasında gevşek zinciri toplar. Malzemeyi seçin — yapılandırdığınız zincir uzunluğunu alabilecek en küçük GIS hazne boyutunu otomatik olarak takarız.

9 Dişli limit şalteri

3 fazlı modellerde standart redüktörlü limit şalteri dahildir. Çift acil durdurma, yedekli ikinci bir kapatma işlevi ekler. Yüksek kurulumlarda harici limit durdurucuları gereklidir ve bunlar yalnızca tekstil zincir torbasıyla çalışır.

10 Gerilim / sertifikasyon

Standart AB gerilimleri dahildir. Özel gerilim, standart dışı motor sargılarını kapsar. CSA/CUS uygulaması, Kuzey Amerika sertifikalarını ekler (yalnızca 60 Hz).

11 Kumanda şalteri / askılı kumanda

Premium şalter seçenekleri, standart askılı kumandaya ilave olarak uygulanır; kumanda kablosunun gerçek uzunluğu bir sonraki adımda seçilir. Motorlu GMF şaryo seçildiğinde askılı kumanda, GIS teknik kuralı uyarınca otomatik olarak 4 butonlu + ES tipinde olur.

12 Kumanda kablosu uzunluğu

Kaldırma yüksekliğine uygun standart kablo, GIS katalog uzunluğundadır (2 düğmeli: kaldırma yüksekliği − 1.2 m; 4 düğmeli: kaldırma yüksekliği − 1 m). Farklı bir uzunluğa ihtiyacınız varsa (ör. çok katlı kurulumlar) sürgüyü hareket ettirin veya 2 ile 60 m arasında herhangi bir değer girin. Uzunluğunuz 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m kaldırma yüksekliği için belirlenen standarda uyuyorsa katalog kademe fiyatları uygulanır; aksi takdirde temel set + metre başına ücret uygulanır.

13 Emniyet mandallı yük kancası

Standart yük kancasını emniyet mandallı kanca ile değiştirir (mandal ve daha yüksek emniyet katsayısı). Bazı inşaat ve eğlence sektörü sahalarında zorunludur.

14 İkinci fren

Kaldırma uygulamalarında (eğlence sektörü, insan kaldırma) ek güvenlik için yedekli bir fren ekler.

15 Termal koruma

Motor termik koruması. Klixon, kesme sıcaklığında kumanda devresini fiziksel olarak açan bimetal bir şalterdir; PTC ise bir röle üzerinden sinyal veren (açtırmasız tip) veya motoru durduran (açtırmalı tip) bir termistördür. Bunlar alternatif devrelerdir — birini seçin.

16 İşletim verileri sayacı

Kestirimci bakım için çalışma saatlerini / çevrimlerini izler. 42 V kumanda gerilimi gerektirir (standart 3 fazlı modeller).

17 Gevşek zincirde durdurma

Zincir gevşediğinde (yük desteğinin arızalanması) caraskalı durdurur. Bazı insan kaldırma / tiyatro uygulamaları için gereklidir.

18 Emniyetli radyo uzaktan kumanda

Acil durdurmalı, 2 düğmeli kablosuz askılı kumanda. 3 fazlı caraskallar için standart gerilim 42 V, özel düşük gerilimli kumanda için 24 V'tur. Seçici şalter, tek bir askılı kumandayla birden fazla caraskalın çalıştırılmasını sağlar.

İhtiyaçlarınıza özel bir teklif mi istiyorsunuz?

Gereksinimlerinizi teklif formu üzerinden bize iletin — bu ürün forma önceden eklenecek ve tek bir talebe daha fazla ürün ekleyebileceksiniz.

Fiyat teklifi isteyin

GIS GP elektrikli zincirli caraskal 100–6300 kg

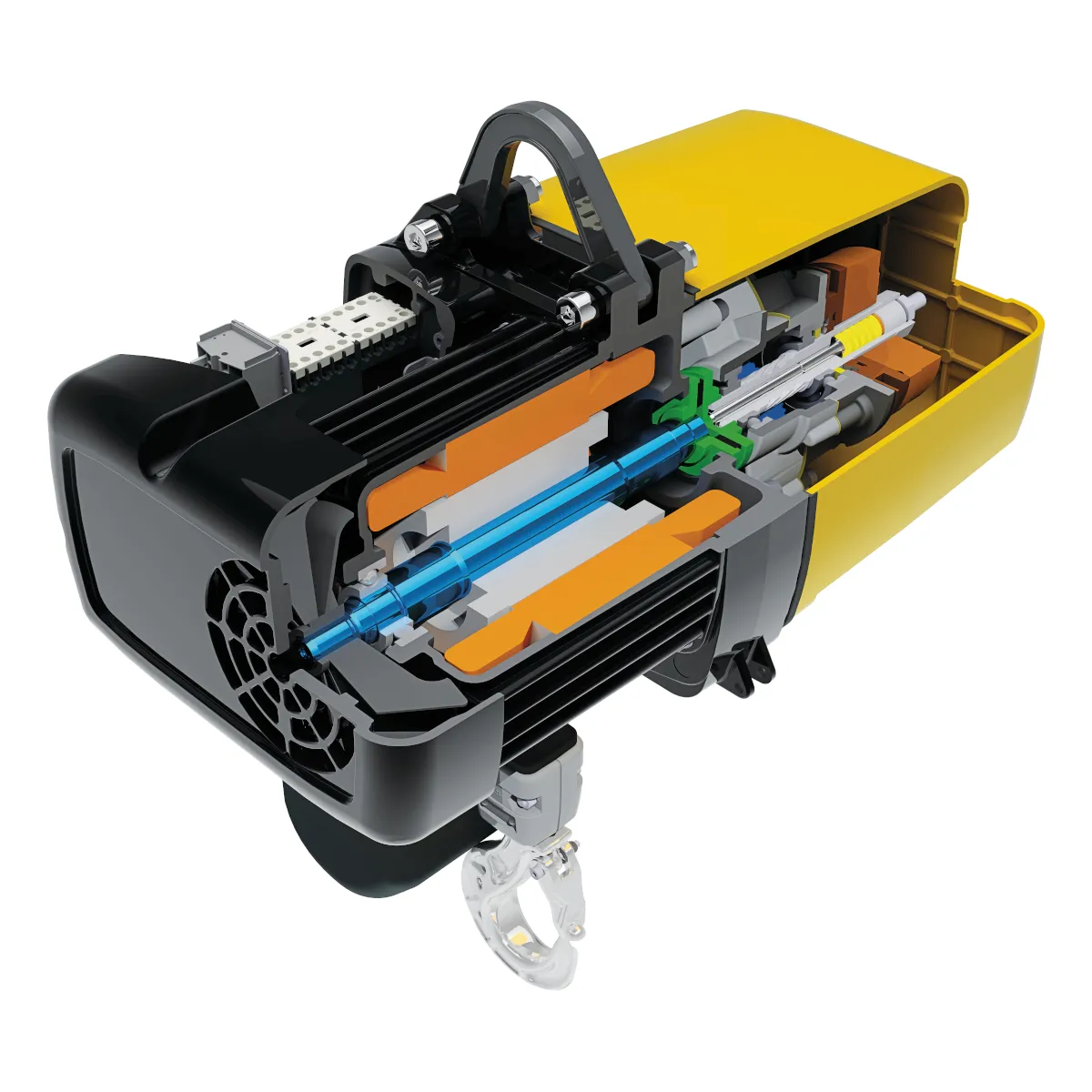

GP serisi elektrikli zincirli caraskallar sade bir tasarıma sahiptir ve hassas elektronik bileşenler içermez; bu sayede üretimde duruş riski azalır. Yoğun kullanım için tasarlanan bu caraskallar son derece sessiz çalışır ve çok uzun bir kullanım ömrü sunar. 42 V düşük gerilimli ergonomik kumanda butonu, konforlu ve güvenli çalışma sağlar. Bakımı basit ve hızlıdır; özel alet gerektirmez.

GIS elektrikli zincirli caraskallar 60 yılı aşkın süredir İsviçre'de geliştirilmekte ve üretilmektedir. Standart GIS elektrikli zincirli caraskallar, çok sayıda endüstriyel kaldırma uygulaması için ideal bir çözüm sunar. Görevin karmaşıklığına ve çalışma sahasındaki koşullara bağlı olarak özel GIS ürünleri de sunulmaktadır. Çok çeşitli ek donanım ve opsiyon mevcuttur. Elektrikli zincirli caraskallar ve GIS şaryoları, AT Makine Direktifi ile ilgili ISO ve EN standartlarının gerekliliklerini karşılar.



Avantajlar

  • En zorlu koşullardaki endüstriyel kullanım için tasarlanmıştır
  • Tüm GP elektrikli zincirli caraskallar için 3 yıl garanti
  • Garanti yalnızca kullanım talimatlarında belirtilen çalışma koşullarına, kontrol aralıklarına ve bakım periyotlarına uyulması hâlinde geçerlidir
  • 3 fazlı motor, 400 V, 50 Hz
  • Tüm GP zincirli caraskallarda standart IP65 koruma sınıfı
  • F yalıtım sınıfı
  • −15 °C ile +50 °C arasında çalışma aralığı
  • En az 8 kat zincir emniyet katsayısı (DIN EN 14492 A5, ISO M5)
  • Uzatılmış kullanım ömrü ve iyileştirilmiş kuru çalışma özellikleri sunan mangan fosfat kaplı profil çelik zincir
  • Kalıcı yağlamalı bağımsız redüktör
  • Öncü inverter teknolojisi ve 42 V kumanda ile artırılmış güvenlik ve konumlandırma hassasiyeti
  • FEM sınıfları: A3/M3 (%25 ED), A4/M4 (%30 ED), A5/M5 (%40 ED), A6/M6 (%50 ED), A7/M7 (%60 ED)
  • 400 kg'a kadar yük kapasitesi ve 2 hız için yüksek FEM sınıfı: A6/M6
  • %60'a kadar daha yüksek kaldırma kapasitesi
  • 3 kademeli tahrik ve helisel dişli sayesinde sessiz çalışma
  • Poligon bağlantılar sayesinde hızlı montaj ve demontaj
  • Üç fazlı veya tek fazlı zincirli caraskal seçenekleri
  • Doğrudan kumanda, özel kumanda, radyo uzaktan kumanda ve frekans konvertörü seçenekleri
  • Senkronize elektrikli zincirli caraskal, alçak tavan tip, korozyona dayanıklı tip ve ATEX gibi özel modeller
  • Son derece sağlam ve aşınmaya dayanıklı siyah fosfat kaplı yük zinciri
  • Uzatılmış kullanım ömrü ve daha düşük işletme maliyetleri



Özellikler

  • 100–630 kg yük kapasitesi
  • Standart kaldırma yüksekliği 3 m ve kumanda kablosu uzunluğu 1,8 m'dir; zincir ve kablo müşteri taleplerine göre uzatılabilir
  • İnverter, yükün hassas şekilde konumlandırılmasını sağlar; kullanımı kolaydır ve minimum bakım gerektirir
  • Kancanın en üst ve en alt konumları için hareket sınır şalterleri
  • DC yay baskılı fren
  • Aşırı yük koruması: ayarlanabilir kaymalı kavrama, yük taşıma hattının dışında konumlandırılmıştır
  • Basınçlı döküm alüminyumdan üretilen sağlam gövde, caraskalın optimum şekilde soğutulmasını sağlar
  • Motor termik koruması
  • Plastik, branda veya çelik zincir haznesi
  • Acil durdurma için STOP butonu bulunan 2 butonlu kumanda şalteri
  • Kancalı üst askı: montaj askısı kolayca takılıp çıkarılabilir
  • Dövme alt kanca: döner kanca, yük zincirinin burulmasını önler
